RF 成分のモデル化
RF 劣化要因および補正を適用します。増幅器、混合器、デジタル プリディストーション (DPD) を含む RF フロントエンド設計をモデル化します。
アプリ
無線波形発生器 | 変調された波形の作成、劣化要因の追加、可視化、およびエクスポート |
関数
fspl | 自由空間パス損失 |
frequencyOffset | 入力信号への周波数オフセットの適用 (R2022a 以降) |
iqimbal | 入力信号への I/Q 不均衡の適用 |
iqcoef2imbal | 補償器係数の、振幅と位相の不均衡への変換 |
iqimbal2coef | I/Q 不均衡の補償器係数への変換 |
srmdelay | Compute delay introduced by Sample-Rate Match block (R2022b 以降) |
plotPhaseNoiseFilter | Phase Noise ブロックのフィルター応答のプロット |
オブジェクト
comm.MemorylessNonlinearity | 複素ベースバンド信号への無記憶非線形性の適用 |
comm.MultibandCombiner | 信号の周波数シフトと結合 (R2021b 以降) |
comm.PhaseFrequencyOffset | 位相と周波数オフセットを入力信号に適用 |
comm.PhaseNoise | 位相ノイズをベースバンド信号に適用する |
comm.SampleRateOffset | 信号へのサンプル レート オフセットの適用 (R2021b 以降) |
comm.ThermalNoise | 信号への熱ノイズの付加 |
comm.AGC | 一定の信号レベル出力を得るために適応的にゲインを調整する |
comm.CoarseFrequencyCompensator | PAM、PSK、または QAM 信号の周波数オフセットの補正 |
dsp.DCBlocker | 入力信号の DC 成分 (オフセット) のブロック |
comm.DPD | デジタル プリディストーター |
comm.DPDCoefficientEstimator | デジタル プリディストーションに用いるメモリ多項式の係数の推定 |
comm.IQImbalanceCompensator | IQ 不平衡の補正 |
ブロック
Complex Phase Difference | 2 つの複素信号間の位相差 |
Complex Phase Shift | 複素信号への複素位相シフトの適用 |
Free Space Path Loss | 複素信号への自由空間パス損失の適用 |
I/Q Imbalance | 複素信号への I/Q 不均衡の適用 |
Memoryless Nonlinearity | 複素ベースバンド信号への増幅器モデルの適用 |
Multiband Combiner | 信号の周波数シフトと結合 (R2021b 以降) |
Phase/Frequency Offset | 位相と周波数のオフセットを複素ベースバンド信号に適用する |
Phase Noise | 受信側の位相ノイズの複素ベースバンド信号への適用 |
Receiver Thermal Noise | 複素信号への受信機の熱ノイズの適用 |
Sample-Rate Match | Upsample two signals to common rate (R2022b 以降) |
Sample Rate Offset | 入力信号へのサンプル レート オフセットの適用 (R2022b 以降) |
AGC | 一定の信号レベルの出力を得るために適応的にゲインを調整する |
Coarse Frequency Compensator | PAM、PSK または QAM の搬送波周波数オフセットの補正 |
DC Blocker | DC 成分のブロック |
DPD | デジタル プリディストーター |
DPD Coefficient Estimator | デジタル プリディストーションに用いるメモリ多項式の係数の推定 |
I/Q Compensator Coefficient to Imbalance | 補償器係数を振幅と位相の不均衡に変換 |
I/Q Imbalance Compensator | 同相成分と直交成分の間の不均衡の補正 |
I/Q Imbalance to Compensator Coefficient | 振幅と位相の不均衡を I/Q 補正器係数に変換 |
Complex Phase Difference | 2 つの複素信号間の位相差 |
Complex Phase Shift | 複素信号への複素位相シフトの適用 |
トピック
- RF 受信機のトップダウン設計
トップダウンの方法論を使用して ZigBee® のようなアプリケーションの RF 受信機を設計する。
- RF 劣化要因の可視化
さまざまな RF 劣化要因を QAM 信号に適用します。
注目の例

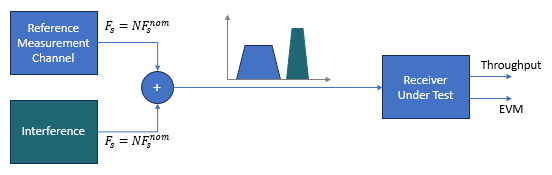

ACS Test Waveform Generation for 5G NR Receiver Testing
Generate waveform for ACS receiver test, as defined in TS 38.141-1, Section 7.4.1.
(5G Toolbox)
- R2024b 以降
通信システム性能における熱ノイズの影響
RF Blockset Circuit Envelope ライブラリを使用して、スーパー ヘテロダイン RF 受信機の熱ノイズをモデル化し、通信システムのノイズ指数 (NF) とビット エラー レート (BER) に対する影響を測定する。
Low IF 受信機システムのアーキテクチャ設計
RF Blockset Circuit Envelope ライブラリを使用して、RF 劣化要因を含む Low IF アーキテクチャのパフォーマンスをシミュレーションする。
アンテナ カップリングによる OSTBC 送信
アンテナの相互カップリングが多入力多出力 (MIMO) チャネルでの直交空間時間ブロック符号 (OSTBC) の伝送のパフォーマンスに与える影響をシミュレートする。
ハイパワー干渉器が ADC のパフォーマンスに与える影響
ハイパワーな帯域内または帯域外干渉器がアナログ デジタル コンバーター (ADC) を使用した通信システムのパフォーマンスに及ぼす影響。
