システムレベルのシミュレーション

DLL、MAC サブ層、LLC サブ層、およびマルチノード通信

シングルリンクシミュレーションまたはマルチノードネットワークシミュレーションを表現するシステムレベル設計の通信システムモデルを開発します。

第 1 層の物理レイヤー (PHY)、第 2 層のデータリンクレイヤー (DLL)、第 3 層のネットワークレイヤーを含む、開放型システム間相互接続 (OSI) 参照モデルのプロトコルスタック全体で動作するシステムをモデル化します。DLL は、ネットワークプロトコルのタイプを識別して、誤差制御を提供し、PHY 層による送信用のデータフレームを組み立てます。DLL のメディアアクセス制御 (MAC) サブ層と論理リンク制御 (LLC) サブ層は、同じチャネルを共有する 2 つのノード間にエラーのないリンクを提供する役割を担います。
システムレベルのシミュレーションで無線波形を送受信します。
PHY 層の動作モデルを使用するシステムレベルのシミュレーションでデータパケットを送受信します。
さまざまなデータトラフィックモデル、スケジューリング戦略、および PHY アルゴリズムを使用してネットワークパフォーマンスを評価します。
共存、干渉、チャネル劣化要因の影響を解析します。
スループット、スケジューリング公平性、ブロックエラーレート (BLER)、およびスペクトル効率などの値を測定します。
可視化機能を使用して、ネットワークのパフォーマンスを調査します。

5G Toolbox、WLAN Toolbox、またはBluetooth Toolboxでネットワークシミュレーション機能を使用するには、Communications Toolbox Wireless Network Simulation Library アドオンをダウンロードしてインストールします。

オブジェクト

`networkTrafficFTP`	FTP application traffic pattern generator (R2020b 以降)
`networkTrafficOnOff`	On-Off application traffic pattern generator (R2022a 以降)
`networkTrafficVideoConference`	Video conference application traffic pattern generator (R2021a 以降)
`networkTrafficVoIP`	VoIP application traffic pattern generator (R2020b 以降)
`wirelessNetworkSimulator`	ワイヤレスネットワークシミュレーター (R2022b 以降)

トピック

Wireless Network Simulator
Learn how the wireless network simulator object works.
Plug Custom Channel into Wireless Network Simulator
Learn how to plug a custom channel into the wireless network.
Composition of NR Nodes (5G Toolbox)
Learn about the composition of NR nodes.
Communication Between gNB and UE Nodes (5G Toolbox)
Learn about the communication flow between the gNB and UE nodes.
NR Cell Performance Evaluation with MIMO (5G Toolbox)
Model a 5G new radio cell with MIMO antenna configurations and evaluate network performance.
Estimate Packet Delivery Ratio of LE Broadcast Audio in Residential Scenario (Bluetooth Toolbox)
Estimate packet delivery ratio of Bluetooth LE audio isochronous broadcast streams in a residential scenario.
Noncollaborative Bluetooth LE Coexistence with WLAN Signal Interference (WLAN Toolbox)
Simulate Bluetooth LE noncollaborative coexistence with WLAN interference.
Get Started with WLAN System-Level Simulation in MATLAB (WLAN Toolbox)
Create a multinode WLAN system-level simulation consisting of an IEEE^® 802.11ax™ access point (AP) and a station (STA) by using WLAN Toolbox™.
Evaluate the Performance of Scheduler in a Bluetooth BR/EDR Piconet (Bluetooth Toolbox)
Evaluate the performance of the Bluetooth scheduler by implementing multiple applications with different QoS requirements in a use-case scenario of home environment.

注目の例

Generate and Visualize FTP Application Traffic Pattern

Generate a file transfer protocol (FTP) application traffic pattern based on the IEEE 802.11ax Evaluation Methodology and the 3GPP TR 36.814 specification.

ライブスクリプトを開く

IEEE 802.15.4 - MAC フレームの生成および復号化

IEEE 802.15.4™ 規格の MAC フレームを生成および復号化する。

ライブスクリプトを開く

IEEE 802.15.4 - 非同期 CSMA MAC

IEEE 802.15.4™ 非同期 CSMA MAC のシミュレーション。

ライブスクリプトを開く

近距離無線通信 (NFC)

この例では、2 つの近距離無線通信 (NFC) デバイス間の通信をモデル化する方法を示します。

ライブスクリプトを開く

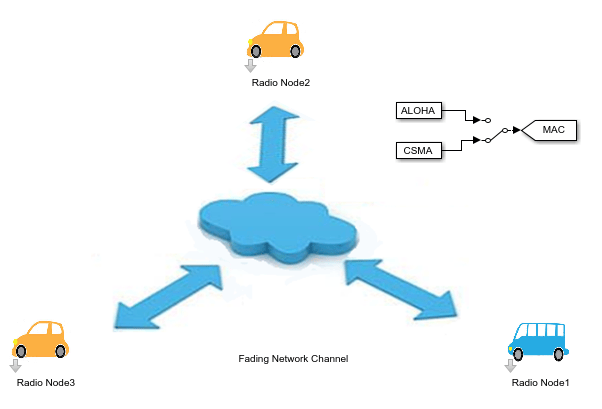

データリンクレイヤーでパケット化されたモデム

この例では、データリンクレイヤー [1] でパケット化されたモデムを実装する方法について説明します。このモデムは、パケットベースの物理レイヤーと ALOHA ベースのデータリンクレイヤーを特徴としています。ソフトウェア無線 (SDR) ハードウェアを使用して、システムをシミュレートまたは実行できます。
