アセンブリ

この例では、モジュールとして設計されたリンクのインスタンスを二重振子に組み立てる方法を説明します。Upper Link と Lower Link は同じリンクのコピーで、長さ、密度、色のパラメーターが異なります。これらのリンクは、sm_compound_body の例から再利用されています。二重振子は初期状態で開始し、重力の影響下で動きます。

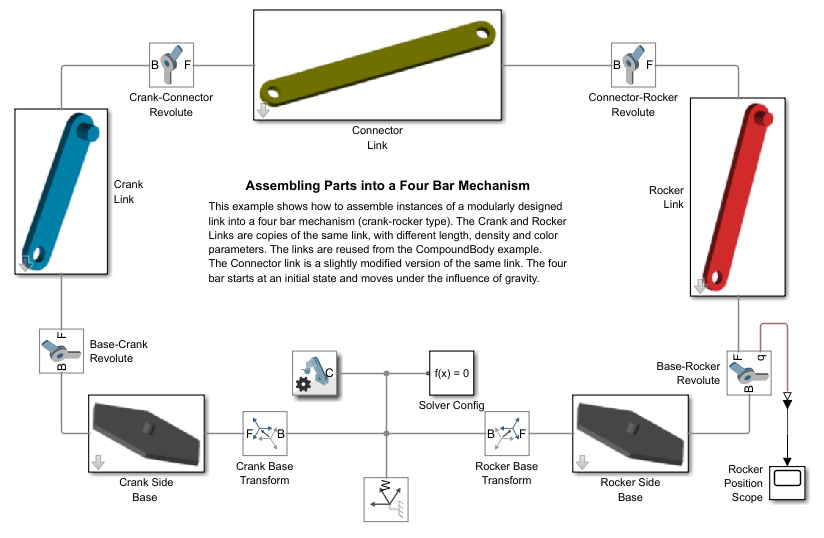

この例では、モジュールとして設計されたリンクのインスタンスを 4 節リンク機構 (クランクロッカー型) に組み立てる方法を示します。Crank Link と Rocker Link は同じリンクのコピーで、長さ、密度、色のパラメーターが異なります。これらのリンクは、sm_compound_body の例から再利用されています。Connector Link は、同じリンクをわずかに変更したものです。4 節リンク機構は初期状態で開始し、重力の影響下で動きます。

この例では、4 個のプーリを使用する滑車装置をモデル化します。ウインチにトルクが加えられると、ウインチがプーリ機構に作用し、荷重を持ち上げます。滑車装置のモデル化には、Simscape Multibody の Belts and Cables ライブラリのブロックが使用されています。

この例では、ケーブル駆動機構を使用する XY 位置決めテーブルをモデル化します。1 本のケーブルが 7 つの異なるプーリに巻き付けられ、2 つの入力プーリの回転角度をテーブルの x-y 位置に変換します。

この例では、ケーブル ロボットをモデル化します。このロボットは、ムーバーの 6 自由度を制御する 8 つの独立したベルト-ケーブル回路で構成されます。機構の中心軸に沿って、一定の高さからボールが落とされます。ムーバーは最初、ボールの真下で運動を開始します。ボールがムーバーに衝突すると弾性で跳ね返るように、ムーバーとボールの間の接触がモデル化されます。ムーバーの目標は、ボールがバウンドするたびに複雑になっていく操作を実行することです。ムーバーは運動によって作動し、必要なケーブル、プーリ、およびモーター スプールの運動学的特性がそこから計算されます。

Constructs a four bar mechanism in MATLAB using Simscape Multibody. It demostrates various classes under simscape.multibody.* package to build a multibody system in MATLAB.

この例では、Simscape™ Multibody™ を使用した機械モデル作成の主な概念と推奨手順を取り上げます。この目的のために簡単な設計問題を選びました。次の節でこの設計問題について、その後の節でそれを解決する方法について説明します。

この例では、パワー テイクオフ (PTO) シャフトを説明します。これは、トラクターのエンジンから、耕耘機やウッド チッパーのような補助装置に動力を伝えるための装置です。モデルには、ジョイント以外のすべての面において同じである 2 つの PTO サブシステムが含まれています。1 つにはユニバーサル (U) ジョイント、もう 1 つには等速 (CV) ジョイントが含まれています。

この例では、ウインチに加えられるトルクを受け、そのウインチに対して 90 度回転した位置にあるプーリに伝達するプーリ機構をモデル化します。この例では、Simscape Multibody の Belts and Cables ライブラリのブロックを使用して、単一の平面にすべては収まらないプーリ機構をモデル化します。

この例では、Lead Screw Joint ブロックを使用して線形アクチュエータをモデル化する方法を示します。Lead Screw Joint ブロックは、Revolute Joint ブロックでの回転運動を、4 つの Cylindrical Joint ブロックでの並進運動に変換します。並進運動は、円柱型ジョイントへの運動入力として指定されており、必要なアクチュエータ トルクは、回転ジョイントで自動的に計算されます。

この例では、リンクや滑り面を使用せずに回転運動を線形往復運動に変換するカルダン歯車機構を示します。この機構は、太陽歯車 1 つ、遊星歯車 2 つの、合計 3 つの歯車を使用します。太陽歯車は遊星歯車の 2 倍の大きさで、遊星歯車同士は同じ大きさです。リンクの赤いポインターは、歯車の回転に伴って直線をトレースします。

この例では、ワイパー機構を示します。この機構ではラック アンド ピニオンを使用して、ワイパー ブレードを同期して駆動します。ラックは、スコッチ ヨーク継手 (ピンスロット ジョイントを使用してモデル化) を使用して作動します。この継手により、モーターの回転運動がラックの往復運動に変換されます。ラック アンド ピニオン配置により、ラックの線形往復運動が、ワイパー ブレードの往復角運動に変換されます (ワイパー ブレードはピニオンに剛に接続されています)。

この例では、Worm and Gear Constraint ブロックを使用して太陽光追尾装置をモデル化する方法を説明します。ウォーム ギア拘束を含む旋回ドライブは、太陽光追尾装置のヨー回転に動力を供給します。ウォーム ギアのジオメトリは、単段のギア装置で大きな減速を与え、高精度のトラッキングと高トルク出力を提供します。ギアの回転ジョイントに運動入力としてヨー回転が指定され、必要なアクチュエータ トルクがウォームの回転ジョイントで自動的に計算されます。

この例では、平行な軸をもつ 1 対の歯車をモデル化します。アセンブリには 2 つの歯車と、その歯車の対に必要なすべての拘束が含まれています。マスクのパラメーターを調整することにより、アセンブリを構成して、外歯車または内歯車のセットをモデル化できます。

このモデルでは、筒型カムをベースにした羽ばたく翼の機構のシミュレーションを実行します。これは、ビデオ www.youtube.com/watch?v=K5kmnHmJZMQ で示す機構に基づいています。これは 1 自由度機構で、2 つの翼は互いに対して同期して羽ばたきます。Spline ブロックと Point On Curve ブロックを使用して筒型カム機構をモデル化し、翼の羽ばたく運動を作動させています。
