プーリ機構による直角駆動
この例では、ウインチに加えられるトルクを受け、そのウインチに対して 90 度回転した位置にあるプーリに伝達するプーリ機構をモデル化します。この例では、Simscape Multibody の Belts and Cables ライブラリのブロックを使用して、単一の平面にすべては収まらないプーリ機構をモデル化します。
モデル

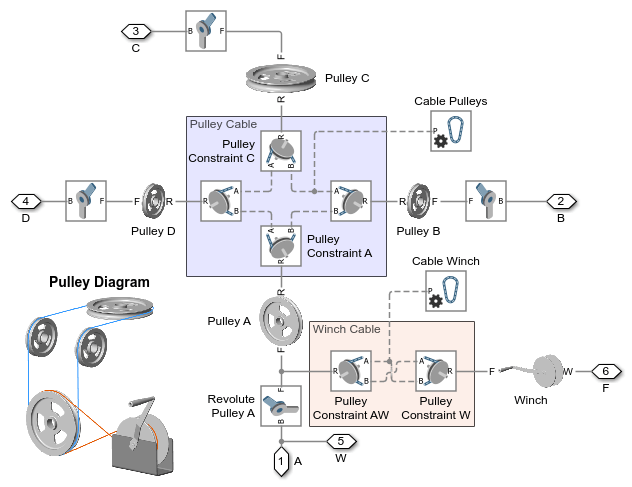

Pulleys サブシステム
Simscape ログからのシミュレーション結果
以下のプロットは、ウインチに加えられたトルクと、ウインチの速度を示しています。1 秒目はウインチにまだトルクが加えられていませんが、その場合でも荷重は重力によって動くことに注意してください。
参考
Revolute Joint | Pulley | Belt-Cable Spool | Belt-Cable Properties | Belt-Cable End
