4 個のプーリを使用する滑車装置

モデルを開く

この例では、4 個のプーリを使用する滑車装置をモデル化します。ウインチにトルクが加えられると、ウインチがプーリ機構に作用し、荷重を持ち上げます。滑車装置のモデル化には、Simscape Multibody の Belts and Cables ライブラリのブロックが使用されています。

モデル

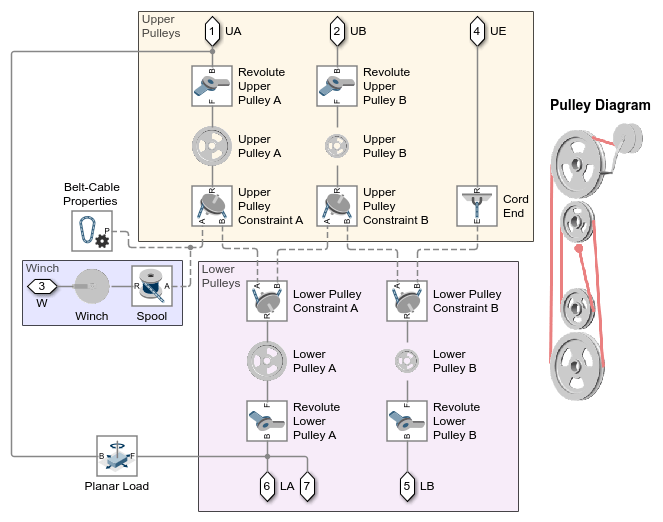

Pulleys サブシステム

サブシステムを開く

Simscape ログからのシミュレーション結果

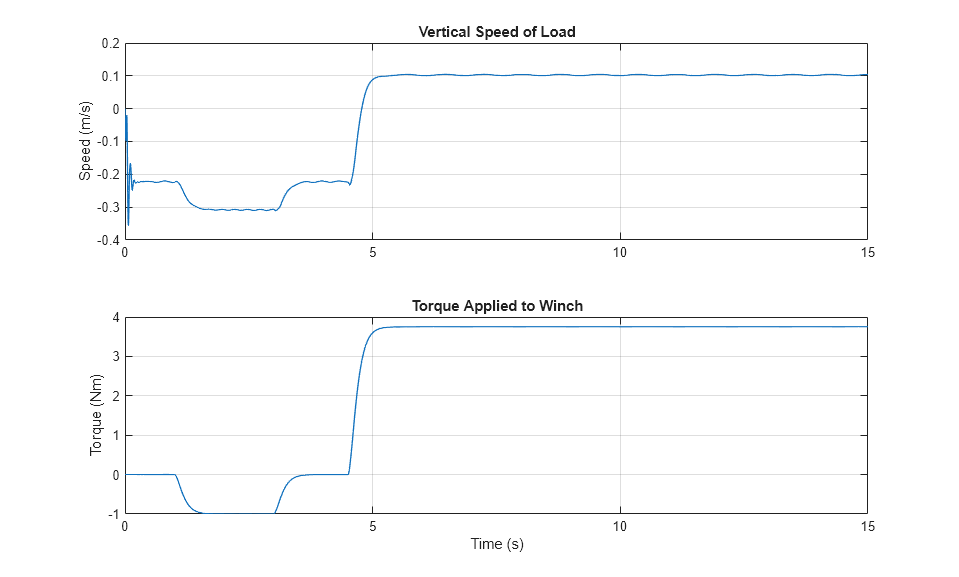

以下のプロットは、ウインチに加えられたトルクと、荷重の垂直速度を示しています。1 秒目はウインチにまだトルクが加えられていませんが、その場合でも荷重は重力によって動くことに注意してください。
