マルチコアプロセッサターゲット

マルチコアシステムまたは FPGA システムへの展開用に設計されたシステムの同時実行のモデル化

マルチコアプログラミング、すなわち同時実行のモデル化は、マルチコアプロセッサおよびマルチプロセッサシステムで展開するための同時実行システムの作成に役立ちます。このようなシステムの例には、信号処理やプラント制御システムがあります。Simulink^® の分割とマッピングの手法は、同時実行向けシステムの設計時に一般的な課題の解決に役立ちます。

次の図は、CPU および FPGA ベースのマルチプロセッサシステム上で実行するために設計された、関数を複数使用するサンプルのシステムを示します。システムは複数のコンポーネントに分割され、それらは CPU タスクスケジューラまたは FPGA にマッピングされます。

マルチコアプログラミングの基本についての詳細は、マルチコアプログラミングの概念を参照してください。同時実行向けのシステムを Simulink で設計する方法の詳細については、Simulink によるマルチコアプログラミングを参照してください。

関数

`Simulink.architecture.config`	同時実行用の構成の作成と変換
`Simulink.architecture.add`	モデルの選択したアーキテクチャへのタスクまたはトリガーの追加
`Simulink.architecture.delete`	モデルの選択したアーキテクチャからのトリガーまたはタスクの削除
`Simulink.architecture.find_system`	アーキテクチャオブジェクトのオブジェクトの検索
`Simulink.architecture.get_param`	アーキテクチャオブジェクトのコンフィギュレーションパラメーターの取得
`Simulink.architecture.importAndSelect`	モデルの同時実行環境用のターゲットアーキテクチャのインポートと選択
`Simulink.architecture.profile`	同時実行用に構成されたモデルのプロファイルレポートの生成
`Simulink.architecture.register`	同時実行ターゲットアーキテクチャのセレクターへのカスタムターゲットアーキテクチャの追加
`Simulink.architecture.set_param`	アーキテクチャオブジェクトのプロパティの設定

クラス

Simulink.GlobalDataTransfer 同時実行データ転送の設定

例および使用方法

同時実行用のモデルの構成
Simulink モデルを構成して同時実行を利用する方法を説明します。
ターゲットアーキテクチャの指定
同時実行用に構成されたモデルのターゲットアーキテクチャを選択または定義します。
明示的な分割を使用したモデルの分割
明示的な分割を使用して、タスクを追加し、分割を作成して個々のタスクを分割にマッピングします。
同時実行タスク間でのデータ転送設定の構成
同時実行分割間でのデータ転送を処理するオプションを指定します。
マルチコアターゲットでの最適化と展開
明示的な分割を使用して同時実行用にモデルを構成し、ターゲットに展開します。
Simulink へのデータのパラレル化の実装
次の例は、Simulink モデル内のシステムにデータのパラレル化を実装する方法を示しています。
Simulink へのタスクのパラレル化の実装
タスクのパラレル化を Simulink モデル内のシステムに実装する方法を説明します。
Simulink へのパイプラインの実装
次の例は、Simulink モデル内のシステムにパイプラインを実装する方法を示しています。
マルチコアプログラミング向けのコアに対するタスクの割り当て
この例では、グラフィカルな分割によって、マルチコアプロセッサ上でコード実行を利用する方法を示します。
マルチコアプロセッサおよび FPGA への FFT の実装
この例では、モデルをグラフィカルに分割することで、マルチコアプロセッサターゲットを FPGA アクセラレーションで利用する方法を示します。
プラントモデルのマルチコア展開
この例では、グラフィカルな分割を使用することで、マルチコアプロセッサ上でマルチスレッドコードの実行を利用する方法を示します。

概念

マルチコアプログラミングの概念
同時実行用のモデル化に関連する理論を説明します。
Simulink によるマルチコアプログラミング
Simulink を使用した同時実行用のモデル化。
モデルの暗黙的な分割と明示的な分割
暗黙的な分割と明示的な分割との主な違いについて学習します。
[同時実行] ウィンドウ: [メイン] ペイン
同時実行のタスクを構成するためのパラメーター
同時実行に対するデータ転送オプション
このタブでは、マルチコアプロセッサをもつターゲット用のモデルを構成するためのデータ転送オプションが表示されます。
マルチコアプログラミングでサポートされるターゲット
同時実行モデルをサポートされるマルチコアターゲットに配布します。
Simulink でのマルチコアプログラミングの制限事項
同時実行用にモデルを分割する際の制限事項と考慮事項。

注目の例

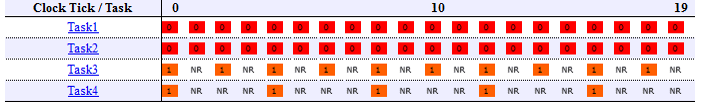

マルチコアプログラミング向けのコアに対するタスクの割り当て

この例では、グラフィカルな分割によって、マルチコアプロセッサ上でコード実行を利用する方法を示します。この例では、マルチスレッドコードを生成するために Simulink® Coder™ ソフトウェアが必要です。

例を開く

マルチコアプロセッサおよび FPGA への FFT の実装

この例では、モデルをグラフィカルに分割することで、マルチコアプロセッサターゲットを FPGA アクセラレーションで利用する方法を示します。この例では、マルチスレッドコードを生成するために Simulink® Coder™ が、HDL コードを生成するために HDL Coder™ が必要です。HDL コードは Macintosh システムでは生成できません。

モデルを開く
