sigwin

信号処理ウィンドウ オブジェクト

構文

w = sigwin.window


説明

メモ

sigwin.window の使用は推奨されていません。代わりに、これに相当する関数を使用します。関数形式については、ウィンドウを参照してください。

w = sigwin.window では、タイプ window のウィンドウ オブジェクト w が返されます。各タイプのウィンドウには、1 つ以上の入力が可能です。入力引数を設定せずに sigwin.window を指定した場合は、長さが 64 の既定のウィンドウが作成されます。

メモ

window のタイプは sigwin で指定しなければなりません。

ウィンドウ

sigwin の window では、ウィンドウのタイプが指定されます。以下の表はサポートされるウィンドウ関数の一覧で、ウィンドウ オブジェクトに対応するクラスのリファレンス ページへのリンクを含みます。

ウィンドウ	ウィンドウ オブジェクト	対応する関数
修正バートレット・ハン ウィンドウ	sigwin.barthannwin	barthannwin
バートレット ウィンドウ	sigwin.bartlett	bartlett
ブラックマン ウィンドウ	sigwin.blackman	blackman
ブラックマン・ハリス ウィンドウ	sigwin.blackmanharris	blackmanharris
ボーマン ウィンドウ	sigwin.bohmanwin	bohmanwin
ドルフ・チェビシェフ ウィンドウ	sigwin.chebwin	chebwin
フラット トップ ウィンドウ	sigwin.flattopwin	flattopwin
ガウス ウィンドウ	sigwin.gausswin	gausswin
ハミング ウィンドウ	sigwin.hamming	hamming
ハン (ハニング) ウィンドウ	sigwin.hann	hann
カイザー ウィンドウ	sigwin.kaiser	kaiser
ナットールの定義による 4 項ブラックマン・ハリス ウィンドウ	sigwin.nuttallwin	nuttallwin
パルザン ウィンドウ	sigwin.parzenwin	parzenwin
箱型ウィンドウ	sigwin.rectwin	rectwin
テイラー ウィンドウ	sigwin.taylorwin	taylorwin
三角ウィンドウ	sigwin.triang	triang
テューキー ウィンドウ	sigwin.tukeywin	tukeywin

メソッド

メソッドを使用すると、関数を sigwin オブジェクト上で直接実行できるので、ウィンドウ パラメーターを再度指定する必要がありません。sigwin オブジェクトに割り当てた変数に対して、このメソッドを直接適用できます。

メソッド	説明
generate	ウィンドウを示す値の列ベクトルが返されます。
info	ウィンドウ オブジェクトに関する情報が返されます。
winwrite	単一のウィンドウ オブジェクトまたはウィンドウ オブジェクトのベクトルのウィンドウ重みを含む ASCII ファイルを書き込みます。既定のファイル名は untitled.wf です。 winwrite(Hd,filename) では、現在の作業ディレクトリに filename という名前のディスク ファイルを書き込みます。拡張子 .wf は自動的に追加されます。

オブジェクト パラメーターの表示

ほかのオブジェクトの場合と同様に、get を使用して、sigwin オブジェクトのパラメーターを表示できます。特定のパラメーターを表示するには、次のようにします。

 get(w,'parameter')

また、オブジェクトのすべてのパラメーターを表示する場合は、次のようにします。

get(w)

オブジェクト パラメーターの変更

特定のパラメーターを設定するには、次のようにします。

set(w,'parameter1',value,'parameter2',value,...)

パラメーター名は一重引用符で囲まなければならないことに注意してください。

例

バートレット ウィンドウ オブジェクト

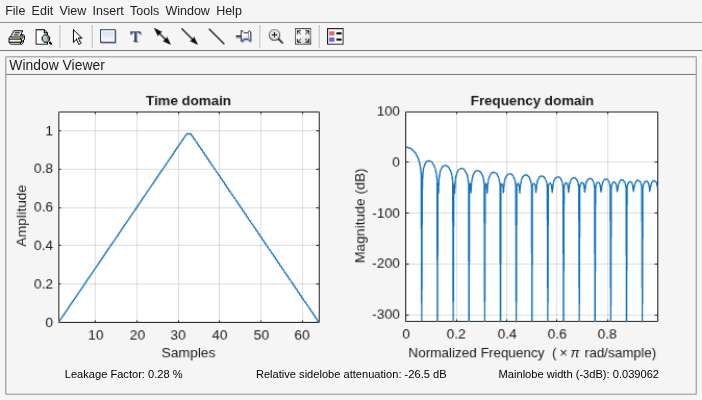

既定のバートレット ウィンドウを作成し、結果を wvtool で表示します。バートレット ウィンドウの詳細については、bartlett の項を参照してください。

w = sigwin.bartlett

w =
      Name: 'Bartlett'
    Length: 64

wvtool(w)

チェビシェフ ウィンドウ オブジェクト

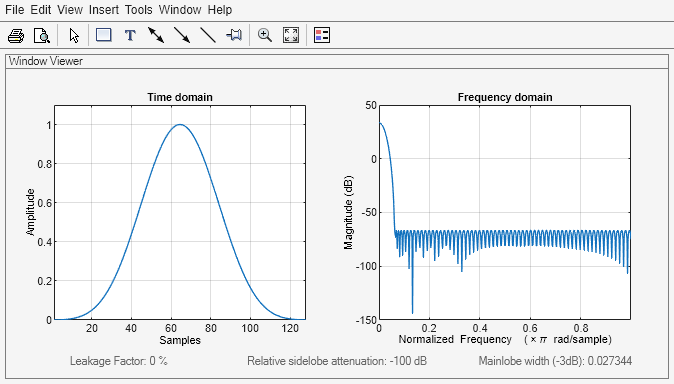

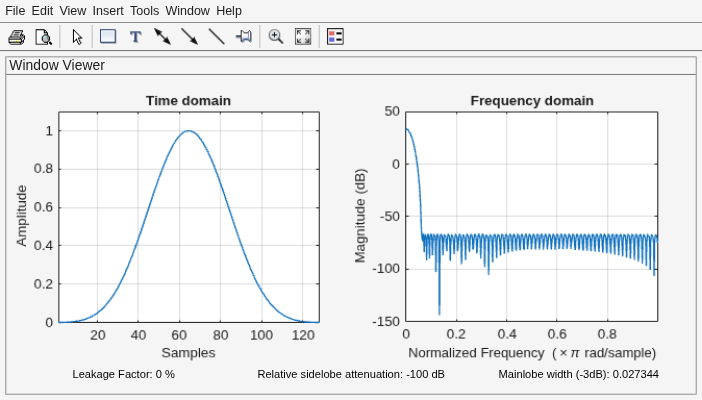

サイドローブが 100 dB 減衰する 128 点チェビシェフ ウィンドウを作成します (チェビシェフ ウィンドウの詳細については、chebwin の項を参照してください。)wvtool で結果を表示します。

w = sigwin.chebwin(128,100)

w =
             Name: 'Chebyshev'
           Length: 128
    SidelobeAtten: 100

wvtool(w)

ウィンドウ オブジェクトをベクトルとして保存

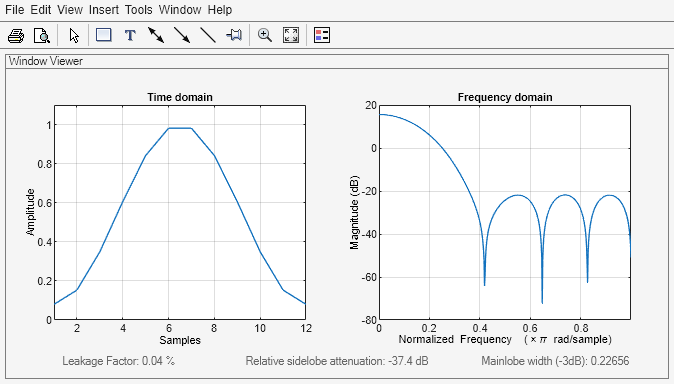

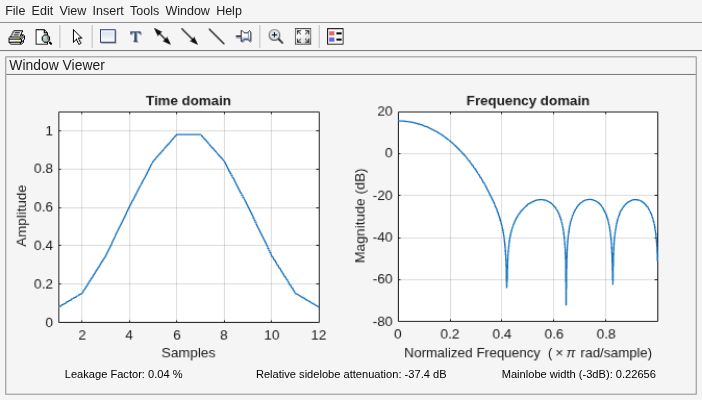

長さ 12 のハミング ウィンドウを作成します。結果を可視化します。

H = sigwin.hamming(12);
wvtool(H)

ウィンドウの値を列ベクトルに保存します。

d = generate(H)

d = 12×1

    0.0800
    0.1530
    0.3489
    0.6055
    0.8412
    0.9814
    0.9814
    0.8412
    0.6055
    0.3489
    0.1530
    0.0800
      ⋮

バージョン履歴

R2006a より前に導入
