sigwin.nuttallwin クラス

名前空間: sigwin

ナットールの定義による 4 項ブラックマン・ハリス ウィンドウ オブジェクトの構築

説明

メモ

sigwin.nuttallwin の使用は推奨されていません。代わりに nuttallwin を使用してください。

sigwin.nuttallwin では、ウィンドウ法でのスペクトル解析や FIR フィルター処理に使用する、ナットールの定義による 4 項ブラックマン・ハリス ウィンドウ オブジェクトのハンドルが作成されます。オブジェクト メソッドにより、ウィンドウの値をワークスペースにインポートし、ASCII ファイルにエクスポートできます。

構築

H = sigwin.nuttallwin では、長さ 64 のナットールの定義による 4 項ブラックマン・ハリス ウィンドウ オブジェクト H が返されます。

H = sigwin.nuttallwin(Length) では、長さ Length のナットールの定義による 4 項ブラックマン・ハリス ウィンドウ オブジェクト H が返されます。Length に整数以外の正の値を入力すると、長さは最も近い整数に丸められます。Length に 1 を入力すると、1 という単一の値をもつウィンドウとなります。SamplingFlag プロパティの既定値は 'symmetric' です。

プロパティ

Length	ナットールの定義による 4 項ブラックマン・ハリス ウィンドウの長さ。ウィンドウの長さは正の整数でなければなりません。Length に整数以外の正の値を入力すると、長さは最も近い整数に丸められます。Length に 1 を入力すると、1 という単一の値をもつウィンドウとなります。
SamplingFlag	'symmetric' または 'periodic' の 1 つとして返されるウィンドウのタイプ。既定の設定は 'symmetric' です。対称ウィンドウは、ウィンドウの半分に完全な対称を示します。SamplingFlag プロパティを 'periodic' に設定すると、N 周期ウィンドウができます。ナットールの定義による 4 項ブラックマン・ハリス ウィンドウの式は、SamplingFlag プロパティの値に応じて若干異なります。詳細については、アルゴリズムを参照してください。

メソッド

generate	ナットールの定義による 4 項ブラックマン・ハリス ウィンドウの生成
info	ナットールの定義による 4 項ブラックマン・ハリス ウィンドウ オブジェクトについての情報を表示
winwrite	ナットールの定義による 4 項ブラックマン・ハリス ウィンドウ オブジェクトの値を ASCII ファイルに保存

コピーのセマンティクス

ハンドル。コピーのセマンティクスがクラスの使用に及ぼす影響は、MATLAB^® の『プログラミングの基礎』にあるオブジェクトのコピーを参照してください。

例

ナットールの定義による 4 項ブラックマン・ハリス ウィンドウ

2 つのナットールの定義による 4 項ブラックマン・ハリス ウィンドウを生成します。

• 最初のウィンドウは N = 64 で、対称です。

• 2 番目のウィンドウは N = 63 で、周期的です。

2 つのウィンドウを表示します。

Hs = sigwin.nuttallwin(64);
Hp = sigwin.nuttallwin(63);
Hp.SamplingFlag = 'periodic';

wvt = wvtool(Hs,Hp);
legend(wvt.CurrentAxes,'Symmetric','Periodic')

N = 16 の、ナットールの定義による対称 4 項ブラックマン・ハリス ウィンドウを生成します。ウィンドウの値を列ベクトルとして返します。ウィンドウ オブジェクトに関する情報が表示されます。ウィンドウを表示します。

H = sigwin.nuttallwin(16);

win = generate(H)

win = 16×1

    0.0004
    0.0048
    0.0306
    0.1105
    0.2778
    0.5292
    0.7983
    0.9755
    0.9755
    0.7983
    0.5292
    0.2778
    0.1105
    0.0306
    0.0048
      ⋮

wininfo = info(H)

wininfo = 4×26 char array
    'Nuttall Window            '
    '--------------            '
    'Length         : 16       '
    'Sampling Flag  : symmetric'

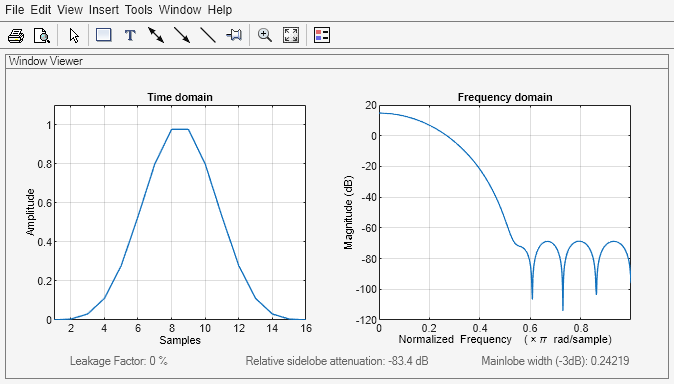

wvtool(H)

アルゴリズム

次の方程式は、長さ N の、ナットールの定義による対称的な 4 項ブラックマン・ハリス ウィンドウを定義するものです。

$$w(n)=a_0-a_1\cos \left(\frac{2\pi n}{N-1}\right)+a_2\cos \left(\frac{4\pi n}{N-1}\right)-a_3\cos \left(\frac{6\pi n}{N-1}\right),0\le n\le N-1$$

次の方程式は、長さ N の、ナットールの定義による周期的な 4 項ブラックマン・ハリス ウィンドウを定義するものです。

$$w(n)=a_0-a_1\cos \frac{2\pi n}{N}+a_2\cos \frac{4\pi n}{N}-a_3\cos \frac{6\pi n}{N},0\le n\le N-1$$

以下の表に係数をリストします。

係数	値
a0	0.3635819
a1	0.4891775
a2	0.1365995
a3	0.0106411

参考文献

Nuttall, A. H. “Some Windows with Very Good Sidelobe Behavior.” IEEE^® Transactions on Acoustics, Speech, and Signal Processing. Vol. 29, 1981, pp. 84–91.
