generate

クラス: sigwin.nuttallwin
名前空間: sigwin

ナットールの定義による 4 項ブラックマン・ハリス ウィンドウの生成

構文

win = generate(H)


説明

win = generate(H) では、ナットールの定義による 4 項ブラックマン・ハリス ウィンドウ オブジェクトの値が、倍精度列ベクトルとして返されます。

例

ナットールの定義による 4 項ブラックマン・ハリス ウィンドウ

2 つのナットールの定義による 4 項ブラックマン・ハリス ウィンドウを生成します。

• 最初のウィンドウは N = 64 で、対称です。

• 2 番目のウィンドウは N = 63 で、周期的です。

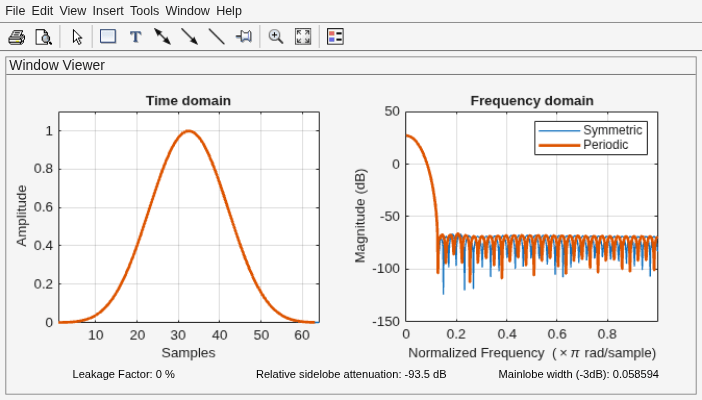

2 つのウィンドウを表示します。

Hs = sigwin.nuttallwin(64);
Hp = sigwin.nuttallwin(63);
Hp.SamplingFlag = 'periodic';

wvt = wvtool(Hs,Hp);
legend(wvt.CurrentAxes,'Symmetric','Periodic')

N = 16 の、ナットールの定義による対称 4 項ブラックマン・ハリス ウィンドウを生成します。ウィンドウの値を列ベクトルとして返します。ウィンドウ オブジェクトに関する情報が表示されます。ウィンドウを表示します。

H = sigwin.nuttallwin(16);

win = generate(H)

win = 16×1

    0.0004
    0.0048
    0.0306
    0.1105
    0.2778
    0.5292
    0.7983
    0.9755
    0.9755
    0.7983
    0.5292
    0.2778
    0.1105
    0.0306
    0.0048
      ⋮

wininfo = info(H)

wininfo = 4×26 char array
    'Nuttall Window            '
    '--------------            '
    'Length         : 16       '
    'Sampling Flag  : symmetric'

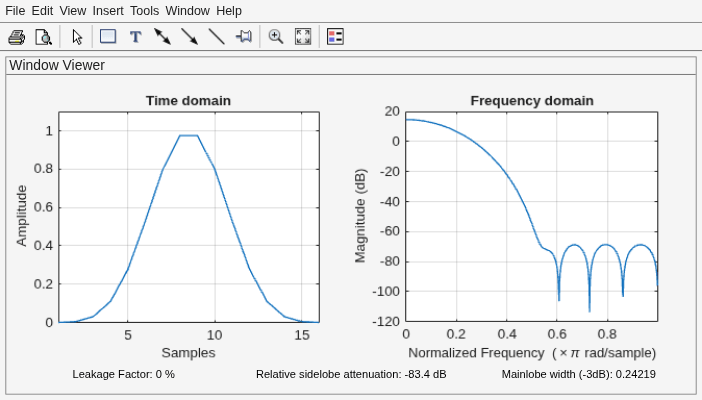

wvtool(H)

参考

nuttallwin | window | WVTool
