sigwin.barthannwin クラス

名前空間: sigwin

修正バートレット・ハン ウィンドウ オブジェクトの構築

説明

メモ

sigwin.barthannwin の使用は推奨されていません。代わりに barthannwin を使用してください。

sigwin.barthannwin では、ウィンドウ法でのスペクトル解析や FIR フィルター処理に使用する、修正バートレット・ハン ウィンドウ オブジェクトのハンドルが作成されます。オブジェクト メソッドにより、ウィンドウの値をワークスペースにインポートし、ASCII ファイルにエクスポートできます。

次の方程式は、長さ N の修正バートレット・ハン ウィンドウを定義するものです。

$$w(x)=0.62-0.48\left|x\right|+0.38\cos 2\pi x,-\frac{1}{2}\le x\le \frac{1}{2}$$

ここで x は、区間 [1/2, 1/2] にわたり N 点を線形に配置したベクトルです。

構築

H = sigwin.barthannwin では、長さ 64 の修正バートレット・ハン ウィンドウ オブジェクト H が返されます。

H = sigwin.barthannwin(Length) は、長さ Length の修正バートレット・ハン ウィンドウ オブジェクト H を返します。Length は正の整数でなければなりません。Length に整数以外の正の値を入力すると、長さは最も近い整数に丸められます。Length に 1 を入力すると、1 という単一の値をもつウィンドウとなります。

プロパティ

Length

修正バートレット・ハン ウィンドウの長さ。ウィンドウの長さは正の整数でなければなりません。Length に整数以外の正の値を入力すると、長さは最も近い整数に丸められます。Length に 1 を入力すると、1 という単一の値をもつウィンドウとなります。

メソッド

generate	修正バートレット・ハン ウィンドウの生成
info	修正バートレット・ハン ウィンドウ オブジェクトについての情報の表示
winwrite	修正バートレット・ハン ウィンドウ オブジェクトの値を ASCII ファイルに保存します。

コピーのセマンティクス

ハンドル。コピーのセマンティクスがクラスの使用に及ぼす影響は、MATLAB^® の『プログラミングの基礎』にあるオブジェクトのコピーを参照してください。

例

修正バートレット・ハン ウィンドウ

長さ N = 16 の修正バートレット・ハン ウィンドウを生成します。その値を列ベクトルとして返します。ウィンドウ オブジェクトに関する情報が表示されます。ウィンドウを表示します。

H = sigwin.barthannwin(16);

win = generate(H)

win = 16×1

         0
    0.0649
    0.1897
    0.3586
    0.5477
    0.7300
    0.8794
    0.9757
    0.9757
    0.8794
    0.7300
    0.5477
    0.3586
    0.1897
    0.0649
      ⋮

wininfo = info(H)

wininfo = 3×23 char array
    'Bartlett-Hanning Window'
    '-----------------------'
    'Length  : 16           '

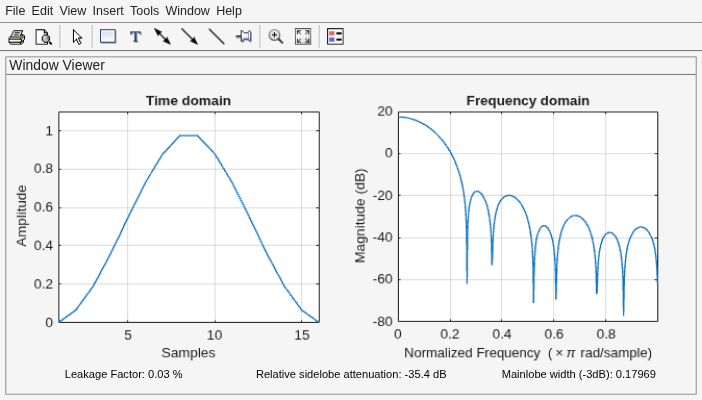

wvtool(H)

参考文献

Yeong, H. H., and Pearce, J. A. “A New Window and Comparison to Standard Windows.” IEEE^® Transactions on Acoustics, Speech and Signal Processing, Vol. 37, 1989, pp. 298–301.

参考

barthannwin | window | WVTool
