シミュレーション結果の表示と解析

シミュレーション中のデータの表示、シミュレーションデータの解析、シミュレーション結果と解析結果の保存

シミュレーション中に、次の 1 つ以上のツールを使用することで、パラメーター値を調整してシミュレーション結果を表示できます。

Scope ブロックとスコープビューアー — プロトタイピングとデバッグのためにデータを迅速に接続して可視化します。
Dashboard ブロック — ゲージやランプなどのダッシュボード表示で信号の瞬時値を表示して監視します。
シミュレーションデータインスペクター — スパークライン、時間プロット、XY プロット、マップなどの可視化で多数の信号をまとめて表示します。
Record ブロック — 信号を接続して表示し、ワークスペース、ファイル、またはその両方にログ記録できます。

シミュレーションデータの表示の詳細については、シミュレーションデータの可視化方法の決定を参照してください。

シミュレーション後に結果を解析します。

カーソルとスコープ測定を使用して信号値を検証します。
データを他のソースからシミュレーションデータインスペクターにインポートして、シミュレーションデータと一緒に解析します。
信号または実行を比較して、モデルの動作またはパラメータースイープのデータを解析します。

シミュレーションデータと解析結果を保存して共有します。

シミュレーションデータを MAT ファイルまたは Microsoft^® Excel^® ファイルに保存またはエクスポートします。
データと可視化設定をシミュレーションデータインスペクターセッションとしてまとめて保存します。
比較結果の対話型レポートを生成します。

よく参照されるトピック

注目の例

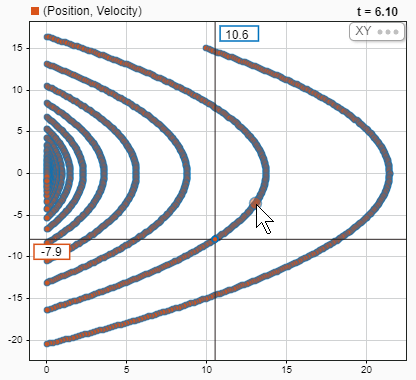

XY プロットでのシミュレーションデータの可視化

シミュレーションデータインスペクターでの XY 可視化および再生コントロールを使用したシミュレーションデータの表示と検査。

モデルを開く

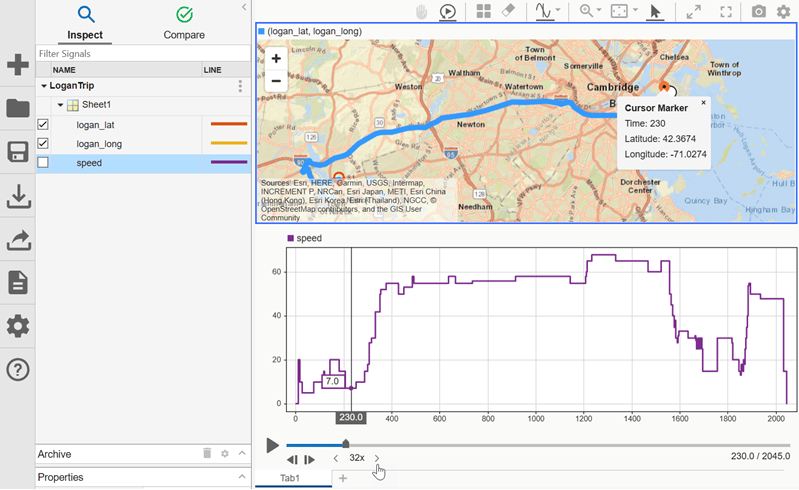

マップデータの表示と再生

マップの可視化で緯度と経度のデータの経路を表示する。

ライブスクリプトを開く

時間スコープ測定値

この例では、パルス幅変調正弦波のパフォーマンス特性の測定方法を示します。この例に含まれるモデルを編集することにより、立ち上がり時間、立ち下がり時間、オーバーシュート、アンダーシュート、パルス幅、パルス周期およびデューティ比の測定値に対するパラメーターの変更の影響を見ることができます。またこの例は、立ち上がりエッジトリガーの例を示し、基本的な統計演算 (平均値、中央値、RMS、最大値、最小値) を実行して、カーソルとピークの検出によりパルス周期の周波数と周期を測定するように設定されています。

フォールトトレラント燃料制御システムのモデル化

この例では、Stateflow® を Simulink® と組み合わせてハイブリッドシステムを効率的にモデル化する方法を示します。このタイプのモデル化は、離散イベントに基づいて多数の可能な動作モードをもつシステムに対して特に便利です。従来の信号の流れが Simulink で処理されるのに対して、制御設定の変更は Stateflow で実装されます。以下で説明するモデルでは、ガソリンエンジンの燃料制御システムを表します。このシステムは、個々のセンサーの故障が検出され、制御システムが連続稼働用に動的に再設定されるという点で非常に堅牢です。
