マップ データの表示と再生

この例では、シミュレーション データ インスペクターでマップの可視化を使用して緯度と経度のデータの経路を表示する方法を示します。マップ データは信号データと同期されているため、カーソルを追加したりデータを再生したりして、経路全体で信号のアクティビティを解析できます。

この例で使用しているマップの可視化は、Record ブロックでも使用できます。Record ブロックでマップの可視化を使用する場合は、ツールストリップを使用して可視化を追加し、外観を構成します。マップでデータをプロットする方法はこの例と同じです。

シミュレーション データ インスペクターまたは Record ブロックでマップ データを表示するには、インターネット接続がアクティブでなければなりません。

シミュレーション データ インスペクターへの経路データのインポート

モデルに緯度と経度の信号が含まれている場合、シミュレーション中にログに記録されたデータをマップに表示できます。ワークスペースまたはファイルからデータをインポートすることもできます。

シミュレーション データ インスペクターを開きます。

Simulink.sdi.view

この例のデータは、Excel™ ファイル LoganTripGPSData.xlsx に保存されています。ユーザー インターフェイスを使用してデータをインポートするには、[インポート] をクリックします。

[インポート] ダイアログ ボックスの [インポート元][ファイル] を選択します。その後、テキスト ボックスに「LoganTripGPSData.xlsx」と入力し、[インポート] をクリックします。

あるいは、関数 Simulink.sdi.createRun を使用してプログラムでデータをインポートします。

mapRun = Simulink.sdi.createRun("LoganTrip","file","LoganTripGPSData.xlsx");

マップ上への経路のプロット

既定では、シミュレーション データ インスペクターは、レイアウトの各サブプロットに対して時間プロットを使用します。マップ上にデータをプロットするには、可視化をレイアウトに追加する必要があります。

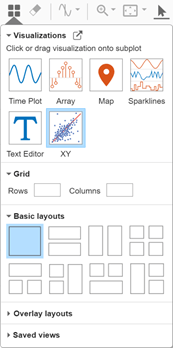

マップをレイアウトに追加するには、[可視化とレイアウト] をクリックします。次に、[可視化][マップ] アイコンをクリックするか、サブプロットにドラッグします。

Visualizations and layouts menu

マップ上に経路をプロットするには、緯度データと経度データを割り当てます。

  1. logan_lat 信号を選択します。

  2. [接続] ダイアログ ボックスで、[緯度] を選択し、[OK] をクリックします。

  3. logan_long 信号を選択します。

  4. [接続] ダイアログ ボックスで、[経度] を選択し、[OK] をクリックします。

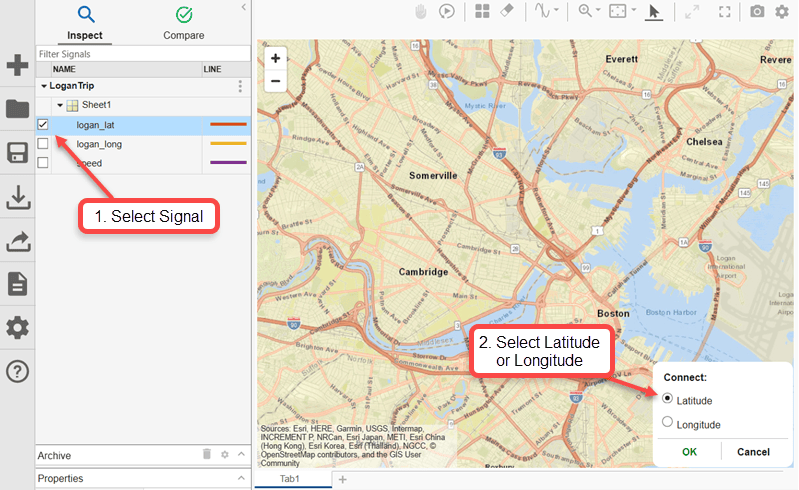

To plot a route, select a signal from the signal table. Then, in the Connect dialog box, select Latitude or Longitude.

経路と一緒に信号データをプロット

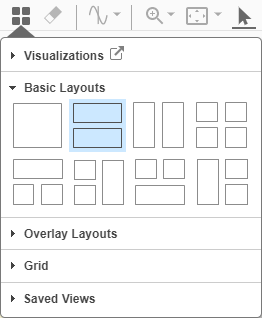

速度データを経路と一緒にプロットできるように、プロット領域のサブプロット レイアウトを 21 列のレイアウトに変更します。[可視化とレイアウト] をクリックします。その後、[基本レイアウト]21 列の構成のサブプロット レイアウトを選択します。

The Basic Layouts section of the Visualizations and layouts menu

下のサブプロットに速度データをプロットするには、サブプロットを選択してから、テーブルで speed 信号の横にあるチェック ボックスをオンにします。

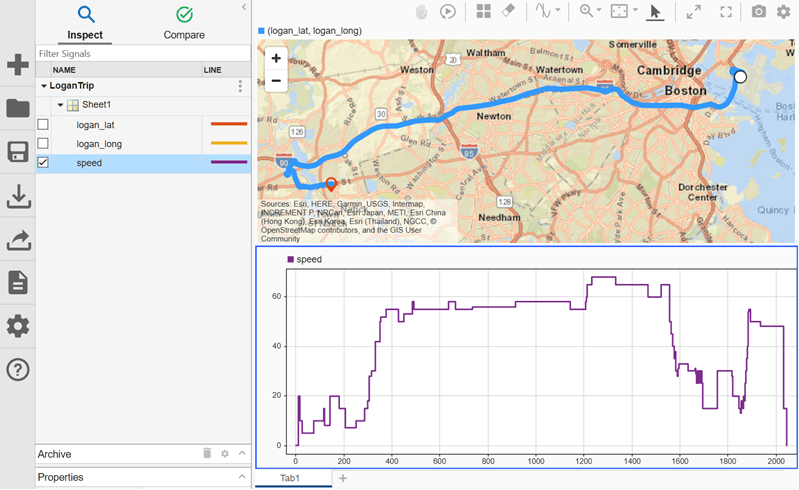

The top subplot shows a map with a plotted route. The bottom subplot shows the speed over time.

白い円をクリックすると、"Starting Position" に関する詳細情報が表示されます。

Details for the Starting Position

"Destination" に関する詳細情報を表示するには、赤いマーカーをクリックします。

Details for the Destination

カーソルを使用したデータの解析

カーソルをプロットに追加して、マップに表示される speed 信号と経路との間の関係を解析できます。2 つのカーソルをレイアウトに追加するには、[データ カーソルを表示/非表示にします] ボタン のドロップダウン矢印をクリックし、[2 つのカーソル] を選択します。

The Show/hide data cursors menu

カーソルを追加すると、追加のオレンジのマーカーがマップ上に表示されます。経路の "Starting Position""Destination" には静的なマーカーがあります。追加のマーカーは時間プロットの各カーソルに対応します。

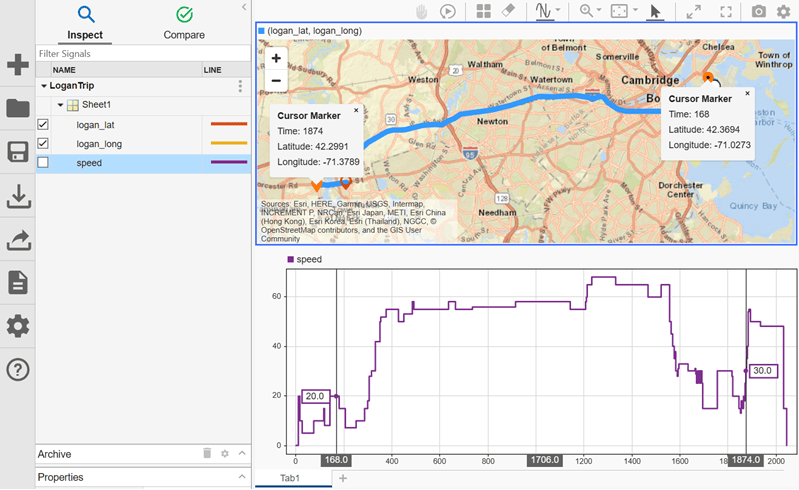

Two cursors are added to the time plot. In the map, there are two corresponding orange markers.

下のサブプロットで、左側にカーソルを移動します。経路はボストンで開始し、時間とともに東から西に移動するため、左のカーソルを移動するとマップの右にあるマーカーが移動します。

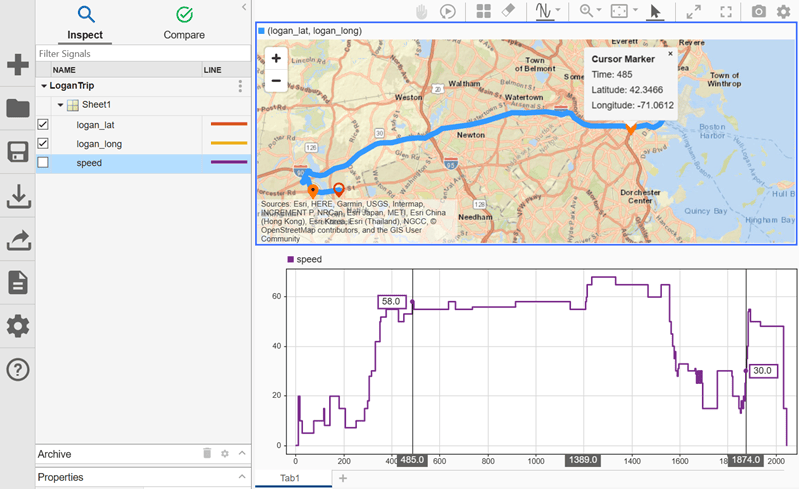

Moving the data cursor causes the corresponding map marker to change position.

プロットからカーソルを削除するには、[データ カーソルを表示/非表示にします] をクリックします。

経路と信号データの再生

シミュレーション データ インスペクターでデータを再生することで、ビューのプロットされた信号間の関係を解析できます。データをシミュレーション データ インスペクターで再生すると、アニメーション化されたカーソルが、開始時間から終了時間までのプロットされたデータをスイープします。ビューに再生コントロールを追加するには、[再生コントロールの表示/非表示を切り替えます] をクリックします。その後、[再生] をクリックします。

マップ上のマーカーと時間プロット上のカーソルが同期して画面をスイープします。既定では、シミュレーション データ インスペクターはデータを 1 秒当たり 1 秒で再生します。つまり、クロック時間の 1 秒につき、1 秒のデータ分カーソルが動きます。このトリップのデータは、約 34 分にわたります。再生速度を上げるには、ラベル右側の矢印を使用するか、ラベルをクリックして希望する速度を入力します。矢印を使って、再生速度を 32x に上げます。

The replay controls are located at the bottom of the window. You can change the speed of the replay using the left and right arrows.
