シミュレーションを制御するためのアプリの作成
App Designer を使用して、Simulink シミュレーションを操作するカスタム アプリを作成します。次のようにアプリを対話的に構成します。
特殊な Simulink UI コンポーネントを使用して、シミュレーションの実行や一時停止、進行状況の表示などの一般的なタスクを実行する。
UI コンポーネントをモデル内の変数に接続して、シミュレーションの実行中にモデル変数を調整する。
時間スコープの UI コンポーネントをモデル内の信号に接続して、シミュレーション結果を可視化する。
はじめに、Create App for Simulink Modelを参照してください。
関数
UI コンポーネントの作成
uitimescope | Display time-domain signals in app (R2024a 以降) |
uisimdatabutton | Create buttons to save or load simulation data in app (R2024a 以降) |
uisimcontrols | Create simulation controls in app (R2024a 以降) |
uisimprogress | Display simulation progress bar in app (R2024a 以降) |
uisimvartuner | Create a model variable tuner UI component in an app (R2024a 以降) |
UI コンポーネントとモデル要素の接続
bind | Connect app components to simulation signals and variables (R2024a 以降) |
findbindings | Find bindings between objects (R2024a 以降) |
シミュレーションの構成と制御
シミュレーションの構成
setExternalInput | SimulationInput オブジェクトまたは Simulation オブジェクトを使用して、最上位の入力端子の外部入力データを指定する |
setInitialState | Specify initial state for simulation using
SimulationInput or Simulation
object |
setVariable | SimulationInput オブジェクトまたは Simulation オブジェクトを使用してシミュレーション用の変数値を設定する |
setModelParameter | Set model parameter values for simulation using
SimulationInput or Simulation
object |
setBlockParameter | Set block parameter values for simulation using
SimulationInput or Simulation
object |
シミュレーションの実行の制御
initialize | Initialize simulation represented by Simulation
object (R2024a 以降) |
start | Start simulation represented by Simulation object (R2024a 以降) |
step | Advance simulation represented by Simulation object by specified
amount (R2024a 以降) |
pause | Pause active simulation represented by Simulation
object (R2024a 以降) |
resume | Continue paused simulation represented by Simulation
object (R2024a 以降) |
stop | Stop simulation represented by Simulation object (R2024a 以降) |
terminate | Terminate simulation represented by Simulation
object (R2024a 以降) |
オブジェクト
UI コンポーネントとモデル要素の接続
Binding | Connection between app components and simulation signals and variables (R2024a 以降) |
シミュレーションの構成と制御
Simulation | Control simulation execution and tune variable, block parameter, and model parameter values (R2024a 以降) |
プロパティ
UI コンポーネントの構成
TimeScope Properties | Control time scope UI component appearance and behavior (R2024a 以降) |
LoadInputButton Properties | Control load input button UI component appearance and behavior (R2024a 以降) |
SaveOutputButton Properties | Control save output button UI component appearance and behavior (R2024a 以降) |
SimulationControls Properties | Manage simulation controls UI component appearance and behavior (R2024a 以降) |
SimulationProgress Properties | Control simulation progress bar appearance and behavior (R2024a 以降) |
VariableTuner Properties | Control variable tuner behavior and appearance (R2024a 以降) |
トピック
- Create App for Simulink Model
Step through the process of creating an app in App Designer that interfaces with a Simulink model.
- Connect UI Components to Simulink Model Elements
Connect UI components in App Designer to model variables and signals by creating bindings.
注目の例

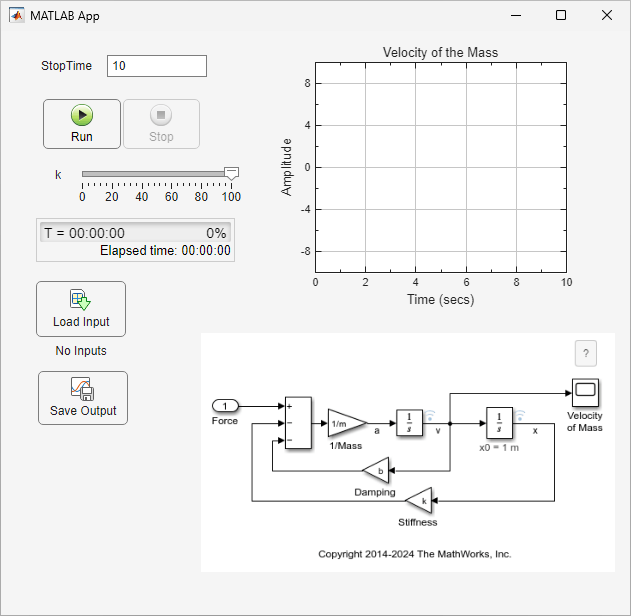

Control a Simulink Simulation with App Designer
Create an interface to control a simulation for a Simulink® model. The app demonstrates connecting UI components to model elements by creating bindings and by writing callbacks to set model parameters.
Load and Save External Inputs for a Simulink Model with App Designer
An app that provides a user interface to load inputs for simulating a model, and then save the simulation output.
MATLAB コマンド
