Data Store Memory

データストアの定義

ライブラリ:
Simulink / Signal Routing

説明

Data Store Memory ブロックは、名前付き共有データストアを定義して初期化します。共有データストアとは、同じデータストア名を指定する Data Store Read ブロックおよび Data Store Write ブロックが使用できるメモリ領域です。

データストアを定義する Data Store Memory ブロックの位置によって、そのデータストアにアクセスできる Data Store Read ブロックおよび Data Store Write ブロックが決まります。

Data Store Memory ブロックが "最上位システム" 内にある場合、Data Store Read ブロックと Data Store Write ブロックはモデル内のどの位置にあっても、データストアにアクセスできます。
Data Store Memory ブロックが "サブシステム" 内にある場合、モデルの階層構造内で同じサブシステムかそれより下にあるサブシステム内の Data Store Read ブロックと Data Store Write ブロックが、データストアにアクセスできます。

Data Store Read ブロックと Data Store Write ブロックは、Model ブロックを含むモデル内にあるか、参照モデル内にある Data Store Memory ブロックにはアクセスできません。

For Each Subsystem に Data Store Memory ブロックを含めないでください。

データストアから正しい結果を得るためには、データストアの読み込みと書き込みが、所定の順序で行われる必要があります。詳細は、以下を参照してください。

Data Store Memory ブロックに加えて、またはその代わりとして、Simulink.Signal オブジェクトを使用してデータストアを定義することができます。信号オブジェクトのある "ベース" ワークスペースに定義されたデータストアは、"グローバル" データストアです。グローバルデータストアは、すべての参照モデルを含むすべてのモデルにアクセスできます。詳細については、データストアを参照してください。

パラメーター

すべて展開する

メイン

`データストア名` — データストアの名前
`A` (既定値) | 文字ベクトル | string

このブロックで定義するデータストアの名前を指定します。同じ名前をもつ Data Store Read ブロックと Data Store Write ブロックは、このブロックによって初期化されたデータストアから読み取りおよび書き込みを行うことができます。この名前は、Data Store Memory ブロックを表すことも、データストアになるように定義された記号オブジェクトを表すこともできます。

プログラムでの使用

ブロックパラメーター: DataStoreName

型: 文字ベクトル

値:

'A' |
										...

既定の設定: 'A'

`すべての名前の変更` — モデル全体でのこのデータストアの名前の変更
ボタン

Data Store Read ブロックと Data Store Write ブロックがモデル内で使用するすべての場所のこのデータストアの名前を変更します。

制限

次の場合、[すべての名前の変更] を使用してデータストアの名前を変更することはできません。

データストア用に生成されたコードを制御するのにワークスペース内の Simulink.Signal オブジェクトを使用している
データストアを定義するのに Data Store Memory ブロックではなく Simulink.Signal オブジェクトを使用している

代わりに、モデルエクスプローラーで対応する Simulink.Signal オブジェクトの名前を変更しなければなりません。例については、信号オブジェクトで定義されるデータストアの名前の変更を参照してください。

`対応する Data Store Read/Write ブロック` — 接続された Data Store Read/Write ブロックへのパス
ブロックパス

現在のブロックと同じデータストア名をもち、現在のシステムまたはモデルの階層構造内でそれより下にあるサブシステム内にある Data Store Read ブロックと Data Store Write ブロックがすべてリストされます。ブロックパスをクリックすると、モデル内のそのブロックが表示および強調表示されます。

Signal Attributes

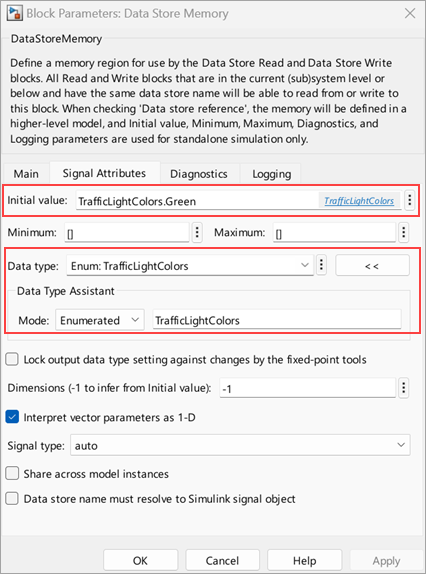

`初期値` — データストアの初期値
`0` (既定値) | スカラー | ベクトル | 行列 | N 次元配列

データストアに初期値を指定します。[最小値] パラメーターは、このパラメーターの最小値を指定し、[最大値] パラメーターは最大値を指定します。

非スカラー値を指定して、[次元] を -1 (既定値) に設定した場合、データストアの次元は配列と同じになります。データストアに (Data Store Write ブロックを使用して) 書き込むデータはこれらの次元でなければなりません。

[次元] パラメーターを -1 以外の値に設定した場合、初期値がスカラーまたは MATLAB^® 構造体である場合を除き、初期値の次元と指定した次元は一致しなければなりません。スカラーを指定した場合、データストアの各要素は、初期値としてスカラーを使用します。この手法を使用して、初期値の次元をデータストアの次元に手動で合わせることなく、各要素に同じ初期値 (指定したスカラー) を適用します。

このブロックを使用して非バーチャルバス信号を初期化するには、初期値を MATLAB 構造体として指定し、モデルコンフィギュレーションパラメーターの指定不足の初期化の検出を [簡易] に設定します。構造体を使用した非バーチャルバス信号の初期化についての詳細は、バス信号の初期条件の指定を参照してください。

プログラムでの使用

ブロックパラメーター: InitialValue

型: 文字ベクトル

値: スカラー | ベクトル | 行列 | N 次元配列

既定の設定: '0'

`最小値` — 範囲チェックの最小出力値
`[]` (既定値) | スカラー

ブロックが出力する最小値を指定します。既定値は [] (指定なし) です。この数値は有限の実数で double のスカラー値でなければなりません。

メモ

このブロックのデータ型としてバスオブジェクトを指定した場合、ブロックのバスデータの最小値を設定しないでください。Simulink によりこの設定は無視されます。代わりに、データ型として指定したバスオブジェクトのバス要素の最小値を設定してください。バス要素の [最小値] プロパティの詳細については、Simulink.BusElement を参照してください。

Simulink^® は、最小値を使って以下を行います。

パラメーター範囲のチェック (ブロックパラメーターの最小値と最大値の指定を参照)
シミュレーション範囲のチェック (信号範囲の指定を参照)
固定小数点データ型の自動スケーリング
モデルから生成するコードの最適化。この最適化により、アルゴリズムコードが削除され、SIL やエクスターナルモードなどの一部のシミュレーションモードの結果に影響を与えることがあります。詳細については、Optimize using the specified minimum and maximum values (Embedded Coder)を参照してください。

プログラムでの使用

ブロックパラメーター: OutMin

型: 文字ベクトル

値: スカラー

既定の設定:

'[
										]'

`最大値` — 範囲チェックの最大出力値
`[]` (既定値) | スカラー

ブロックが出力する最大値を指定します。既定値は [] (指定なし) です。この数値は有限の実数で double のスカラー値でなければなりません。

メモ

このブロックのデータ型としてバスオブジェクトを指定した場合、ブロックのバスデータの最大値を設定しないでください。Simulink によりこの設定は無視されます。代わりに、データ型として指定したバスオブジェクトのバス要素の最大値を設定します。バス要素の [最大値] プロパティの詳細については、Simulink.BusElement を参照してください。

Simulink は、最大値を使って以下を行います。

パラメーター範囲のチェック (ブロックパラメーターの最小値と最大値の指定を参照)
シミュレーション範囲のチェック (信号範囲の指定を参照)
固定小数点データ型の自動スケーリング
モデルから生成するコードの最適化。この最適化により、アルゴリズムコードが削除され、SIL やエクスターナルモードなどの一部のシミュレーションモードの結果に影響を与えることがあります。詳細については、Optimize using the specified minimum and maximum values (Embedded Coder)を参照してください。

プログラムでの使用

ブロックパラメーター: OutMax

型: 文字ベクトル

値: スカラー

既定の設定:

'[
										]'

`データ型` — 出力データ型
`Inherit: auto` (既定値) | `double` | `single` | `half` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `boolean` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)` | `string` | `Enum:<class name>`

出力データ型を指定します。以下を指定可能です。

データ型継承ルール (例: Inherit: auto)。
組み込みデータ型名 (例: single)。
データ型オブジェクト名 (例: Simulink.NumericType オブジェクト)。
データ型に評価される式 (例: fixdt(1,16,0))。バスオブジェクトは式の中ではデータ型としては指定せず、Bus: <object name> を使用してバスデータ型を指定してください。

[データ型アシスタントを表示] ボタンをクリックして、データ型の属性の設定に役立つ [データ型アシスタント] を表示します。詳細については、データ型アシスタントを利用したデータ型の指定を参照してください。

プログラムでの使用

ブロックパラメーター: OutDataTypeStr

型: 文字ベクトル

値:

'Inherit: auto' | 'double' | 'single' | 'half' | 'int8'
										| 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' |
										'int64' | 'uint64' | 'boolean' | 'fixdt(1,16,0)' |
										'fixdt(1,16,2^0,0)' | 'string' | 'Enum: <class
										name>'

既定の設定: 'Inherit: auto'

`固定小数点ツールによる変更に対して出力データ型の設定をロックする` — 固定小数点ツールが出力データ型をオーバーライドするのを防止
`off` (既定値) | `on`

固定小数点ツールが、ブロックに指定した [出力] データ型をオーバーライドしないようにするには、このパラメーターを選択します。詳細については、[出力データ型の設定をロックする] の使用 (Fixed-Point Designer)を参照してください。

プログラムでの使用

ブロックパラメーター: LockScale

型: 文字ベクトル

値: 'off' | 'on'

既定の設定: 'off'

`次元 (初期値からの推定数 - 1)` — データストアの次元
`-1` (既定値) | スカラー | ベクトル | 行列

データストアの次元。既定の値 -1 を使用すると、[初期値] パラメーターでデータストアの次元を設定できます。ただし、この場合、初期値にスカラー拡張を使用することはできません。必要な次元数をもつ配列を使用して初期値を指定しなければなりません。

-1 以外の値を使用すると、初期値をスカラー (スカラー拡張用) または MATLAB 構造体として指定した場合を除き、[初期値] パラメーターと同じ次元を指定します。データストアがバス配列を表し、初期値に MATLAB 構造体を使用している場合、次元を指定して、この構造体でバス配列を初期化できます。

プログラムでの使用

ブロックパラメーター: Dimensions

型: 文字ベクトル

値: スカラー | ベクトル | 行列

既定の設定: '-1'

`ベクトルパラメーターを 1 次元として解釈` — ベクトルを 1 次元として解釈
`on` (既定値) | `off`

データストアがベクトルの初期値を 1 次元として解釈するよう指定します。

既定では、MATLAB はベクトルデータを 2 次元の行列として表現します。たとえば、MATLAB は、ベクトル [1 2 3] を 1 行 3 列の行列として表現します。

このパラメーターを選択すると、データストアは 2 次元ではなく 1 次元のみを使用してベクトルデータを表現します。たとえば、[1 2 3] を初期値に指定した場合、データストアは 3 つの要素をもつ 1 次元ベクトルを格納します。

詳細については、ソースブロックの出力の次元の決定を参照してください。

プログラムでの使用

ブロックパラメーター: VectorParams1D

型: 文字ベクトル

値:

'off' |
										'on'

既定の設定: 'on'

`信号タイプ` — データストア値の実数/複素数
`自動` (既定値) | `実数` | `複素数`

データストアに格納される値の数値型 (実数または複素数) を指定します。

プログラムでの使用

ブロックパラメーター: SignalType

型: 文字ベクトル

値: 'auto' | 'real' | 'complex'

既定の設定: 'auto'

`モデルインスタンス間で共有する` — Model ブロックの同じデータストアからの読み取りの許可
`off` (既定値) | `on`

単一のモデル参照階層で、複数の Model ブロックを使用して Data Store Memory ブロックが含まれるモデルを参照する場合、既定では、参照モデル (各 Model ブロック) の各インスタンスはデータストアの個別のコピーに対して読み書きを行います。[モデルインスタンス間で共有する] を選択すると、個別のコピーを操作する代わりに、すべてのインスタンスが同じデータストアに対して読み書きを行います。

モデルコンフィギュレーションパラメーターの [コードインターフェイスのパッケージ化] を [再利用可能な関数] に設定し、モデル (Simulink Coder™) から再呼び出し可能なコードを生成すると、[モデルインスタンス間で共有する] が選択されているデータストアがエントリポイント関数を直接アクセスして生成したグローバルシンボルとしてコードに表示されます。たとえば、グローバルシンボルはグローバル変数またはグローバル構造体変数のフィールドです。したがって、エントリポイント関数に対してコードが行う各呼び出し (モデルの各インスタンス) でデータが共有されます。

例については、再利用可能なアルゴリズムのインスタンス間でのデータストアの共有を参照してください。詳細については、参照モデルインスタンス間でのデータの共有を参照してください。

プログラムでの使用

ブロックパラメーター: ShareAcrossModelInstances

型: 文字ベクトル

値: 'off' | 'on'

既定の設定: 'off'

`データストア名を Simulink の信号オブジェクトに関連付ける` — データストア名を Simulink の信号オブジェクトに関連付ける
`off` (既定値) | `on`

モデルをコンパイルする際に Simulink が、モデルワークスペースとベースワークスペースで同じ名前をもつ Simulink.Signal オブジェクトを検索するよう指定します。詳細については、記号の解釈で説明されています。Simulink がそのようなオブジェクトを見つけられない場合、コンパイルは停止してエラーが発生します。そうでない場合には、Simulink は信号オブジェクトの属性を対応する Data Store Memory ブロックの属性と比較します。ブロックとオブジェクトの属性が矛盾する場合、Simulink はモデルコンパイルを停止し、エラーを表示します。

プログラムでの使用

ブロックパラメーター: StateMustResolveToSignalObject

型: 文字ベクトル

値: 'off' | 'on'

既定の設定: 'off'

`信号オブジェクトクラス` — カスタムストレージクラスのパッケージ
`Simulink.Signal` (既定値) | `Simulink.Signal` から派生したクラスのオブジェクト

ターゲットパッケージが定義する信号オブジェクトクラスを選択してカスタムストレージクラスのパッケージを選択します。たとえば、組み込みパッケージ mpt からカスタムストレージクラスを適用するには [mpt.Signal] を選択します。Embedded Coder^® ソフトウェアで ERT ベースのコード生成ターゲットを使用している場合を除き、カスタムストレージクラスは生成されたコードに影響しません。

ストレージクラスの詳細については、C Code Generation Configuration for Model Interface Elements (Simulink Coder)を参照してください。カスタムストレージクラスの詳細については、Struct ストレージクラスを使用してパラメーターデータを構造体に整理する (Embedded Coder)を参照してください。

プログラムでの使用

ブロックパラメーター: StateSignalObject

型: 文字ベクトル

値: 'Simulink.Signal' | ...

既定の設定: 'Simulink.Signal'

`ストレージクラス` — コード生成のストレージクラス
`Auto` (既定値) | `モデルの既定の設定` | `ExportedGlobal` | `ImportedExtern` | `ImportedExternPointer` | `BitField (Custom)` | `Volatile (Custom)` | `ExportToFile (Custom)` | `ImportFromFile (Custom)` | `FileScope (Custom)` | `AutoScope (Custom)` | `Struct (Custom)` | `GetSet (Custom)` | `Reusable (Custom)`

リストから選択したストレージクラスまたはカスタムストレージクラスを適用します。ストレージクラスの詳細については、C Code Generation Configuration for Model Interface Elements (Simulink Coder)を参照してください。カスタムストレージクラスの詳細については、Struct ストレージクラスを使用してパラメーターデータを構造体に整理する (Embedded Coder)を参照してください。

[信号オブジェクトクラス] を使用して、Simulink 以外のパッケージからカスタムストレージクラスを選択します。

このパラメーターをプログラムによって設定するには、StateStorageClass または StateSignalObject を使用します。C Code Generation Configuration for Model Interface Elements (Simulink Coder)を参照してください。

プログラムでの使用

ブロックパラメーター: StateStorageClass

型: 文字ベクトル

値:

'Auto' |
										'Model default' | 'ExportedGlobal' | 'ImportedExtern' |
										'ImportedExternPointer' | 'Custom' | ...

既定の設定: 'Auto'

`TypeQualifier` — ストレージ型修飾子
`''` (既定値) | `const` | `volatile` | ...

const または volatile などのストレージ型修飾子を指定します。

メモ

TypeQualifier は将来のリリースで削除されます。ストレージ型修飾子をデータに適用するには、カスタムストレージクラスとメモリセクションを使用します。Embedded Coder で ERT ベースのコード生成ターゲットを使用している場合を除き、カスタムストレージクラスとメモリセクションは生成されたコードに影響しません。

シミュレーション時、このブロックは次の値を使用します。

状態名が関係付けられる信号オブジェクトの初期値
信号オブジェクトの最小値と最大値

詳細については、データオブジェクトを参照してください。

依存関係

このパラメーターを有効にするには、[コード生成ストレージクラス] を [ExportedGlobal]、[ImportedExtern]、[ImportedExternPointer] または [Model default] に設定します。このパラメーターは以前にこの値を設定している場合を除き、非表示です。

プログラムでの使用

ブロックパラメーター: RTWStateStorageTypeQualifier

型: 文字ベクトル

値:

'' | 'const' |
                                                'volatile' | ...

既定の設定: ''

診断

`書き込み前の読み取りを検出` — モデルが現在のタイムステップに書き込む前にデータを読み取ろうとする際のアクション
`警告` (既定値) | `なし` | `エラー`

このタイムステップで、モデルがデータを書き込んでいないデータストアからデータを読み取ろうとしたときに実行する診断アクションを選択します。[モデルコンフィギュレーションパラメーター] 、 [診断] 、 [データ有効性] ペインの [Data Store Memory ブロック] セクションの書き込み前の読み取りを検出診断も参照してください。

なし — 応答しません。
警告 — 警告が表示され、シミュレーションは続行されます。
エラー — シミュレーションを終了し、エラーを表示します。

プログラムでの使用

ブロックパラメーター: ReadBeforeWriteMsg

型: 文字ベクトル

値: 'none' | 'warning' | 'error'

既定の設定: 'warning'

`読み取り後の書き込みを検出` — ブロックが同じタイムステップで読み込んだ後に書き込もうとする際のアクション
`警告` (既定値) | `なし` | `エラー`

モデルがデータストアからデータを読み込んだ後、現在のタイムステップでモデルがデータストアにデータを書き込もうとしたときに、行う診断アクションを選択します。[モデルコンフィギュレーションパラメーター] 、 [診断] 、 [データ有効性] ペインの [Data Store Memory ブロック] セクションの読み取り後の書き込みを検出診断も参照してください。

なし — 応答しません。
警告 — 警告が表示され、シミュレーションは続行されます。
エラー — シミュレーションを終了し、エラーを表示します。

プログラムでの使用

ブロックパラメーター: WriteAfterReadMsg

型: 文字ベクトル

値: 'none' | 'warning' | 'error'

既定の設定: 'warning'

`書き込み後の書き込みを検出` — モデルが同じタイムステップに 2 度書き込む際のアクション
`警告` (既定値) | `なし` | `エラー`

現在のタイムステップで、モデルが 2 度連続してデータストアにデータを書き込もうとしたときに、行う診断アクションを選択します。[モデルコンフィギュレーションパラメーター] 、 [診断] 、 [データ有効性] ペインの [Data Store Memory ブロック] セクションの書き込み後の書き込みを検出診断も参照してください。

なし — 応答しません。
警告 — 警告が表示され、シミュレーションは続行されます。
エラー — シミュレーションを終了し、エラーを表示します。

プログラムでの使用

ブロックパラメーター: WriteAfterWriteMsg

型: 文字ベクトル

値: 'none' | 'warning' | 'error'

既定の設定: 'warning'

ログ

`データストアデータのログ` — データストアデータのログ
`off` (既定値) | `on`

シミュレーション時にこの信号の値を MATLAB ワークスペースに保存するには、このオプションを選択します。詳細については、信号のログを参照してください。

プログラムでの使用

ブロックパラメーター: DataLogging

型: 文字ベクトル

値: 'off' | 'on'

既定の設定: 'off'

`ログ名` — ログに記録された信号データに関連付けられた名前
`データストア名の使用` (既定値) | `カスタム`

リストボックスと編集フィールドで構成されるこのコントロールのペアを使用して、ログに記録された信号データに関連付けられた名前を指定します。

既定の設定で、Simulink は信号名をログ名として使用します。独自のログ名を指定するには、リストボックスから [カスタム] を選択し、隣接する編集フィールドにカスタム名を入力します。

プログラムでの使用

ブロックパラメーター: DataLoggingNameMode

型: 文字ベクトル

値: 'SignalName' | 'Custom'

既定の設定: ''

メモ

DataLoggingNameMode を Custom に設定すると、DataLoggingName パラメーターを使用して、ログに記録された信号データに関連付けられた名前を指定しなければなりません。

ブロックパラメーター: DataLoggingName

型: 文字ベクトル

値: 文字ベクトル

既定の設定: ''

`データ点の制限` — 最後の N 個のデータ点を除くすべてを破棄
`5000` | 非ゼロの整数

最後の N 個のデータ点を除いて、すべて破棄します。ここで、N は隣の編集フィールドに入力された値です。詳細については、データストアのログ記録を参照してください。

プログラムでの使用

ブロックパラメーター: DataLoggingMaxPoints

型: 文字ベクトル

値: 非ゼロの整数

既定の設定: '5000'

`間引き` — N 番目のデータ点ごとにログを作成
`2` (既定値) | 整数

N 個ごとに 1 個のデータ点のログを作成します。ここで、N は隣の編集フィールドに入力された値です。たとえば、ステップサイズが 0.1 の固定ステップソルバーをモデルで使用するとします。このオプションを選択し、既定の間引き値 (2) を受け入れると、Simulink はこの信号のデータ点を時刻 0.0、0.2、0.4、などで記録します。詳細については、データストアのログ記録を参照してください。

プログラムでの使用

ブロックパラメーター: DataLoggingLimitDataPoints

型: 文字ベクトル

値: 非ゼロの整数

既定の設定: '2'

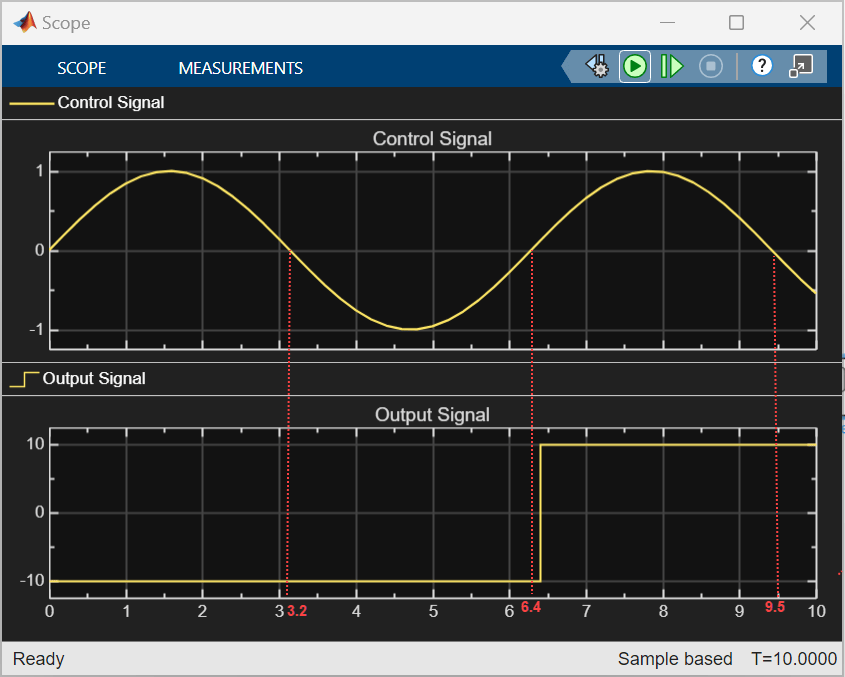

モデルの例

再利用可能なアルゴリズムのインスタンス間でのデータストアの共有

アルゴリズムを再利用するには、ブロックをコピーして貼り付けるのではなく、個々のモデルファイルにブロックをカプセル化します。その後、Model ブロックでモデルを繰り返し参照できるようになります。各 Model ブロックは、アルゴリズムのスタンドアロンインスタンスです。

モデルを開く

ブロックの特性

データ型	`Boolean` \| `bus` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single` \| `string`
直接フィードスルー	`はい`
多次元信号	`はい`
可変サイズの信号	`いいえ`
ゼロクロッシング検出	`いいえ`

拡張機能

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

PLC コード生成
Simulink® PLC Coder™ を使用して構造化テキストコードを生成します。

Data Store Memory ブロックを使用するモデルの PLC コードを生成するには、まずベースワークスペースで Simulink.Signal を定義します。次に、ブロックパラメーターの [信号属性] タブで、Simulink.Signal オブジェクトに関連付けるデータストア名を設定します。

固定小数点の変換
Fixed-Point Designer™ を使用して固定小数点システムの設計とシミュレーションを行います。

参考

Data Store Read | Data Store Write

トピック

R2006a より前に導入

Data Store Memory

説明

パラメーター

メイン

データ ストア名 — データ ストアの名前 A (既定値) | 文字ベクトル | string

プログラムでの使用

すべての名前の変更 — モデル全体でのこのデータ ストアの名前の変更 ボタン

制限

対応する Data Store Read/Write ブロック — 接続された Data Store Read/Write ブロックへのパス ブロック パス

Signal Attributes

初期値 — データ ストアの初期値 0 (既定値) | スカラー | ベクトル | 行列 | N 次元配列

プログラムでの使用

最小値 — 範囲チェックの最小出力値 [] (既定値) | スカラー

プログラムでの使用

最大値 — 範囲チェックの最大出力値 [] (既定値) | スカラー

プログラムでの使用

データ型 — 出力データ型 Inherit: auto (既定値) | double | single | half | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | boolean | fixdt(1,16,0) | fixdt(1,16,2^0,0) | string | Enum:<class name>

プログラムでの使用

固定小数点ツールによる変更に対して出力データ型の設定をロックする — 固定小数点ツールが出力データ型をオーバーライドするのを防止 off (既定値) | on

プログラムでの使用

次元 (初期値からの推定数 - 1) — データ ストアの次元 -1 (既定値) | スカラー | ベクトル | 行列

プログラムでの使用

ベクトル パラメーターを 1 次元として解釈 — ベクトルを 1 次元として解釈 on (既定値) | off

プログラムでの使用

信号タイプ — データ ストア値の実数/複素数 自動 (既定値) | 実数 | 複素数

プログラムでの使用

モデル インスタンス間で共有する — Model ブロックの同じデータ ストアからの読み取りの許可 off (既定値) | on

プログラムでの使用

データ ストア名を Simulink の信号オブジェクトに関連付ける — データ ストア名を Simulink の信号オブジェクトに関連付ける off (既定値) | on

プログラムでの使用

信号オブジェクト クラス — カスタム ストレージ クラスのパッケージ Simulink.Signal (既定値) | Simulink.Signal から派生したクラスのオブジェクト

プログラムでの使用

プログラムでの使用

TypeQualifier — ストレージ型修飾子 '' (既定値) | const | volatile | ...

依存関係

プログラムでの使用

診断

書き込み前の読み取りを検出 — モデルが現在のタイム ステップに書き込む前にデータを読み取ろうとする際のアクション 警告 (既定値) | なし | エラー

プログラムでの使用

読み取り後の書き込みを検出 — ブロックが同じタイム ステップで読み込んだ後に書き込もうとする際のアクション 警告 (既定値) | なし | エラー

プログラムでの使用

書き込み後の書き込みを検出 — モデルが同じタイム ステップに 2 度書き込む際のアクション 警告 (既定値) | なし | エラー

プログラムでの使用

ログ

データ ストア データのログ — データ ストア データのログ off (既定値) | on

プログラムでの使用

ログ名 — ログに記録された信号データに関連付けられた名前 データ ストア名の使用 (既定値) | カスタム

プログラムでの使用

データ点の制限 — 最後の N 個のデータ点を除くすべてを破棄 5000 | 非ゼロの整数

プログラムでの使用

間引き — N 番目のデータ点ごとにログを作成 2 (既定値) | 整数

プログラムでの使用

モデルの例

再利用可能なアルゴリズムのインスタンス間でのデータ ストアの共有

ブロックの特性

拡張機能

C/C++ コード生成 Simulink® Coder™ を使用して C および C++ コードを生成します。

PLC コード生成 Simulink® PLC Coder™ を使用して構造化テキスト コードを生成します。

固定小数点の変換 Fixed-Point Designer™ を使用して固定小数点システムの設計とシミュレーションを行います。

参考

トピック

Simulink ドキュメンテーション

サポート

Model-Based Design for Embedded Control Systems

`データストア名` — データストアの名前
`A` (既定値) | 文字ベクトル | string

`すべての名前の変更` — モデル全体でのこのデータストアの名前の変更
ボタン

`対応する Data Store Read/Write ブロック` — 接続された Data Store Read/Write ブロックへのパス
ブロックパス

`初期値` — データストアの初期値
`0` (既定値) | スカラー | ベクトル | 行列 | N 次元配列

`最小値` — 範囲チェックの最小出力値
`[]` (既定値) | スカラー

`最大値` — 範囲チェックの最大出力値
`[]` (既定値) | スカラー

`データ型` — 出力データ型
`Inherit: auto` (既定値) | `double` | `single` | `half` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `boolean` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)` | `string` | `Enum:<class name>`

`固定小数点ツールによる変更に対して出力データ型の設定をロックする` — 固定小数点ツールが出力データ型をオーバーライドするのを防止
`off` (既定値) | `on`

`次元 (初期値からの推定数 - 1)` — データストアの次元
`-1` (既定値) | スカラー | ベクトル | 行列

`ベクトルパラメーターを 1 次元として解釈` — ベクトルを 1 次元として解釈
`on` (既定値) | `off`

`信号タイプ` — データストア値の実数/複素数
`自動` (既定値) | `実数` | `複素数`

`モデルインスタンス間で共有する` — Model ブロックの同じデータストアからの読み取りの許可
`off` (既定値) | `on`

`データストア名を Simulink の信号オブジェクトに関連付ける` — データストア名を Simulink の信号オブジェクトに関連付ける
`off` (既定値) | `on`

`信号オブジェクトクラス` — カスタムストレージクラスのパッケージ
`Simulink.Signal` (既定値) | `Simulink.Signal` から派生したクラスのオブジェクト

`TypeQualifier` — ストレージ型修飾子
`''` (既定値) | `const` | `volatile` | ...

`書き込み前の読み取りを検出` — モデルが現在のタイムステップに書き込む前にデータを読み取ろうとする際のアクション
`警告` (既定値) | `なし` | `エラー`

`読み取り後の書き込みを検出` — ブロックが同じタイムステップで読み込んだ後に書き込もうとする際のアクション
`警告` (既定値) | `なし` | `エラー`

`書き込み後の書き込みを検出` — モデルが同じタイムステップに 2 度書き込む際のアクション
`警告` (既定値) | `なし` | `エラー`

`データストアデータのログ` — データストアデータのログ
`off` (既定値) | `on`

`ログ名` — ログに記録された信号データに関連付けられた名前
`データストア名の使用` (既定値) | `カスタム`

`データ点の制限` — 最後の N 個のデータ点を除くすべてを破棄
`5000` | 非ゼロの整数

`間引き` — N 番目のデータ点ごとにログを作成
`2` (既定値) | 整数

再利用可能なアルゴリズムのインスタンス間でのデータストアの共有

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

PLC コード生成
Simulink® PLC Coder™ を使用して構造化テキストコードを生成します。

固定小数点の変換
Fixed-Point Designer™ を使用して固定小数点システムの設計とシミュレーションを行います。
