kfoldEdge

学習で使用しない観測値の分類エッジ

構文

e = kfoldEdge(CVMdl)

e = kfoldEdge(CVMdl,Name,Value)

説明

e = kfoldEdge(CVMdl) は、線形分類モデルから構成される交差検証済みの誤り訂正出力符号 (ECOC) モデル CVMdl によって取得した交差検証済みの分類エッジを返します。つまり、他のすべての観測値を使用して学習させるときにホールドアウトした観測値の分類エッジを、kfoldEdge はすべての分割について推定します。

e には、CVMdl から構成される線形分類モデルの各正則化強度に対する分類エッジが格納されます。

e = kfoldEdge(CVMdl,Name,Value) は、1 つ以上の Name,Value 引数のペアによって指定された追加オプションを使用します。たとえば、復号化方式、エッジの計算に使用する分割、詳細レベルなどを指定します。

入力引数

CVMdl — 線形分類モデルから構成される交差検証済みの ECOC モデル

ClassificationPartitionedLinearECOC モデル オブジェクト

線形分類モデルから構成される交差検証済みの ECOC モデル。ClassificationPartitionedLinearECOC モデル オブジェクトとして指定します。ClassificationPartitionedLinearECOC モデルを作成するには、fitcecoc を使用し、以下を行います。

1. 交差検証用の名前と値のペアの引数のいずれか 1 つ (CrossVal など) を指定

2. 名前と値のペアの引数 Learners を、'linear' に、または templateLinear によって返される線形分類モデル テンプレートに設定

推定値を取得するため、kfoldEdge は ECOC モデルの交差検証に使用したものと同じデータ (X および Y) を適用します。

名前と値の引数

オプションの引数のペアを Name1=Value1,...,NameN=ValueN として指定します。ここで、Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後に指定しなければなりませんが、ペアの順序は重要ではありません。

R2021a より前では、名前と値をそれぞれコンマを使って区切り、Name を引用符で囲みます。

BinaryLoss — バイナリ学習器損失関数

'hamming' | 'linear' | 'logit' | 'exponential' | 'binodeviance' | 'hinge' | 'quadratic' | 関数ハンドル

バイナリ学習器の損失関数。'BinaryLoss' と組み込みの損失関数名または関数ハンドルから構成されるコンマ区切りのペアとして指定します。

• 次の表には、組み込み関数の名前と説明が含まれています。ここで、y_j は特定のバイナリ学習器のクラス ラベル (集合 {-1,1,0} 内)、s_j は観測値 j のスコア、g(y_j,s_j) はバイナリ損失の式です。

  値	説明	スコア領域	g(yj,sj)
  "binodeviance"	二項分布からの逸脱度	(–∞,∞)	log[1 + exp(–2yjsj)]/[2log(2)]
  "exponential"	指数	(–∞,∞)	exp(–yjsj)/2
  "hamming"	ハミング	[0,1] または (–∞,∞)	[1 – sign(yjsj)]/2
  "hinge"	ヒンジ	(–∞,∞)	max(0,1 – yjsj)/2
  "linear"	線形	(–∞,∞)	(1 – yjsj)/2
  "logit"	ロジスティック	(–∞,∞)	log[1 + exp(–yjsj)]/[2log(2)]
  "quadratic"	2 次	[0,1]	[1 – yj(2sj – 1)]2/2

  バイナリ損失は、y_j = 0 の場合に損失が 0.5 になるように正規化されます。また、各クラスについて平均のバイナリ損失が計算されます。

• カスタム バイナリ損失関数、たとえば customFunction は関数ハンドル 'BinaryLoss',@customFunction を指定します。

  customFunction は以下のような形式になります。

  bLoss = customFunction(M,s)

  ここで

  • M は Mdl.CodingMatrix に格納された K 行 B 列の符号化行列です。

  • s は 1 行 B 列の分類スコアの行ベクトルです。

  • bLoss は分類損失です。このスカラーは、特定のクラスのすべての学習器についてバイナリ損失を集計します。たとえば、平均バイナリ損失を使用して、各クラスの学習器の損失を集計できます。

  • K は、クラスの数です。

  • B はバイナリ学習器の数です。

  カスタムなバイナリ損失関数を渡す例については、カスタム バイナリ損失関数の使用による ECOC モデルのテスト標本ラベルの予測を参照してください。

既定の設定では、すべてのバイナリ学習器が以下を使用する線形分類モデルである場合、次のようになります。

• SVM の場合、BinaryLoss は 'hinge' になります。

• ロジスティック回帰の場合、BinaryLoss は 'quadratic' になります。

例: 'BinaryLoss','binodeviance'

データ型: char | string | function_handle

Decoding — 復号化スキーム

'lossweighted' (既定値) | 'lossbased'

バイナリ損失を集計する復号化方式。'Decoding' と 'lossweighted' または 'lossbased' から構成されるコンマ区切りのペアとして指定します。詳細については、バイナリ損失を参照してください。

例: 'Decoding','lossbased'

Folds — 分類スコアの予測に使用する分割のインデックス

1:CVMdl.KFold (既定値) | 正の整数の数値ベクトル

分類スコアの予測に使用する分割のインデックス。正の整数の数値ベクトルとして指定します。Folds の要素は 1 から CVMdl.KFold の範囲でなければなりません。

例: Folds=[1 4 10]

データ型: single | double

Mode — エッジの集約レベル

"average" (既定値) | "individual"

エッジの集約レベル。"average" または "individual" として指定します。

値	説明
"average"	分割全体で平均した分類エッジを返す
"individual"	各分割について分類エッジを返す

例: Mode="individual"

Options — 推定オプション

[] (既定値) | 構造体配列

推定オプション。statset によって返される構造体配列として指定します。

並列計算を起動するには、Parallel Computing Toolbox™ ライセンスが必要です。

例: Options=statset(UseParallel=true)

データ型: struct

Verbose — 詳細レベル

0 (既定値) | 1

詳細レベル。0 または 1 として指定します。Verbose は、コマンド ウィンドウに表示される診断メッセージの量を制御します。

Verbose が 0 の場合、診断メッセージは表示されません。それ以外の場合は、診断メッセージが表示されます。

例: Verbose=1

データ型: single | double

出力引数

e — 交差検証済みの分類エッジ

数値スカラー | 数値ベクトル | 数値行列

交差検証済みの分類エッジ。数値スカラー、ベクトルまたは行列として返されます。

交差検証済みモデルの正則化強度の個数を L (つまり、L は numel(CVMdl.Trained{1}.BinaryLearners{1}.Lambda))、分割数 (CVMdl.KFold に格納) を F とします。

• Mode が 'average' の場合、e は 1 行 L 列のベクトルになります。e(j) は、正則化強度 j を使用する交差検証済みモデルのすべての分割に対する平均分類エッジです。

• それ以外の場合、e は F 行 L 列の行列になります。e(i,j) は、正則化強度 j を使用する交差検証済みモデルの分割 i に対する分類エッジです。

例

k 分割交差検証エッジの推定

NLP のデータ セットを読み込みます。

load nlpdata

X は予測子データのスパース行列、Y はクラス ラベルの categorical ベクトルです。

簡単にするため、'simulink'、'dsp'、'comm' のいずれでもない Y の観測値すべてに対して 'others' というラベルを使用します。

Y(~(ismember(Y,{'simulink','dsp','comm'}))) = 'others';

マルチクラス線形分類モデルを交差検証します。

rng(1); % For reproducibility
CVMdl = fitcecoc(X,Y,'Learner','linear','CrossVal','on');

CVMdl は ClassificationPartitionedLinearECOC モデルです。既定では、10 分割交差検証が実行されます。'KFold' 名前と値のペアの引数を使用して分割数を変更できます。

分割外のエッジの平均を推定します。

e = kfoldEdge(CVMdl)

e =
1.4464

あるいは、kfoldEdge 内の名前と値のペアの引数 'Mode','individual' を指定することで各分割エッジを取得できます。

k 分割エッジを使用した特徴選択

特徴選択を実行する方法の 1 つは、複数のモデルの k 分割エッジを比較することです。この条件のみに基づくと、エッジが最高となる分類器が最善の分類器となります。

NLP のデータ セットを読み込みます。k 分割交差検証エッジの推定で説明されているようにデータを前処理し、観測値が列に対応するように予測子データを配置します。

load nlpdata
Y(~(ismember(Y,{'simulink','dsp','comm'}))) = 'others';
X = X';

2 つのデータ セットを作成します。

• fullX にはすべての予測子が含まれます。

• partX には、無作為に選択された 1/2 の予測子が含まれています。

rng(1); % For reproducibility
p = size(X,1); % Number of predictors
halfPredIdx = randsample(p,ceil(0.5*p));
fullX = X;
partX = X(halfPredIdx,:);

SpaRSA を使用して目的関数を最適化するように指定する線形分類モデル テンプレートを作成します。

t = templateLinear('Solver','sparsa');

バイナリ線形分類モデルから構成されている 2 つの ECOC モデルを交差検証します。1 つではすべての予測子を、もう 1 つでは半分の予測子を使用します。観測値が列に対応することを指定します。

CVMdl = fitcecoc(fullX,Y,'Learners',t,'CrossVal','on',...
    'ObservationsIn','columns');
PCVMdl = fitcecoc(partX,Y,'Learners',t,'CrossVal','on',...
    'ObservationsIn','columns');

CVMdl および PCVMdl は ClassificationPartitionedLinearECOC モデルです。

各分類器について k 分割エッジを推定します。

fullEdge = kfoldEdge(CVMdl)

fullEdge =
0.6181

partEdge = kfoldEdge(PCVMdl)

partEdge =
0.5235

k 分割エッジによれば、すべての予測子を使用する分類器の方がモデルとして優れています。

k分割エッジの使用による適切な LASSO ペナルティの特定

ロジスティック回帰学習器を使用する線形分類モデルに適した LASSO ペナルティの強度を決定するため、k 分割エッジを比較します。

NLP のデータ セットを読み込みます。k 分割エッジを使用した特徴選択で説明されているようにデータを前処理します。

load nlpdata
Y(~(ismember(Y,{'simulink','dsp','comm'}))) = 'others';
X = X';

$$10^{-8}$$ ～ $$10^1$$ の範囲で対数間隔で配置された 8 つの正則化強度を作成します。

Lambda = logspace(-8,1,8);

線形分類モデル テンプレートを作成します。このテンプレートでは、LASSO ペナルティがあるロジスティック回帰を使用し、各正則化強度を使用し、SpaRSA を使用して目的関数を最適化し、目的関数の勾配の許容誤差を 1e-8 に下げるように指定します。

t = templateLinear('Learner','logistic','Solver','sparsa',...
    'Regularization','lasso','Lambda',Lambda,'GradientTolerance',1e-8);

5 分割の交差検証を使用して、バイナリ線形分類モデルから構成されている ECOC モデルを交差検証します。

rng(10) % For reproducibility
CVMdl = fitcecoc(X,Y,'Learners',t,'ObservationsIn','columns','KFold',5)

CVMdl =
  ClassificationPartitionedLinearECOC
    CrossValidatedModel: 'LinearECOC'
           ResponseName: 'Y'
        NumObservations: 31572
                  KFold: 5
              Partition: [1×1 cvpartition]
             ClassNames: [comm    dsp    simulink    others]
         ScoreTransform: 'none'


  Properties, Methods

CVMdl は ClassificationPartitionedLinearECOC モデルです。

各分割および正則化強度のエッジを推定します。

eFolds = kfoldEdge(CVMdl,'Mode','individual')

eFolds = 5×8

    0.5520    0.5524    0.5528    0.5508    0.4936    0.2933    0.1029    0.0853
    0.5241    0.5255    0.5259    0.5260    0.4773    0.2945    0.1052    0.0868
    0.5281    0.5298    0.5301    0.5302    0.4786    0.2880    0.1034    0.0868
    0.5389    0.5404    0.5408    0.5373    0.4833    0.2910    0.1022    0.0854
    0.5497    0.5552    0.5586    0.5571    0.4936    0.2949    0.1027    0.0849

eFolds は 5 行 8 列のエッジの行列です。行は分割に、列は Lambda の正則化強度に対応します。eFolds を使用して、性能が低い分割、つまり非常に低いエッジを特定します。

各正則化強度について、すべての分割に対する平均エッジを推定します。

e = kfoldEdge(CVMdl)

e = 1×8

    0.5386    0.5407    0.5417    0.5403    0.4853    0.2923    0.1033    0.0858

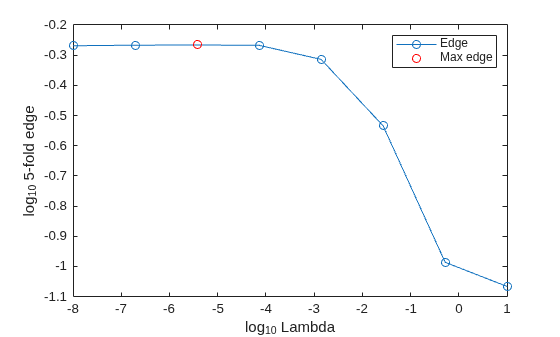

各正則化強度について 5 分割エッジの平均をプロットすることにより、モデルがどの程度一般化を行うかを判断します。グリッド全体で 5 分割エッジを最大化する正則化強度を特定します。

figure
plot(log10(Lambda),log10(e),'-o')
[~, maxEIdx] = max(e);
maxLambda = Lambda(maxEIdx);
hold on
plot(log10(maxLambda),log10(e(maxEIdx)),'ro')
ylabel('log_{10} 5-fold edge')
xlabel('log_{10} Lambda')
legend('Edge','Max edge')
hold off

いくつかの Lambda の値で同じようにエッジが高くなっています。正則化強度の値が大きくなると、予測子変数がスパースになります。これは分類器の品質として優れています。

エッジが低下する直前にある正則化強度を選択します。

LambdaFinal = Lambda(4);

データ セット全体を使用して、線形分類モデルから構成されている ECOC モデルに学習をさせます。正則化強度として LambdaFinal を指定します。

t = templateLinear('Learner','logistic','Solver','sparsa',...
    'Regularization','lasso','Lambda',LambdaFinal,'GradientTolerance',1e-8);
MdlFinal = fitcecoc(X,Y,'Learners',t,'ObservationsIn','columns');

新しい観測値のラベルを推定するには、MdlFinal と新しいデータを predict に渡します。

詳細

バイナリ損失

"バイナリ損失" は、バイナリ学習器がどの程度の精度で観測値をクラスに分類するかを決定する、クラスと分類スコアの関数です。ソフトウェアでバイナリ損失をどのように集計して各観測値の予測クラスを判定するかは、ECOC モデルの "復号化方式" で指定します。

以下のように仮定します。

• m_kj は符号化設計行列 M の要素 (k,j)、つまりバイナリ学習器 j のクラス k に対応する符号。M は K 行 B 列の行列であり、K はクラスの数、B はバイナリ学習器の数です。

• s_j は観測値に対するバイナリ学習器 j のスコア。

• g はバイナリ損失関数。

• $$\widehat{k}$$ は観測値の予測クラス。

ソフトウェアでは 2 つの復号化方式をサポートしています。

• "損失に基づく復号化" [2] (Decoding が "lossbased") — 観測値の予測クラスは、すべてのバイナリ学習器におけるバイナリ損失の平均が最小になるクラスに対応します。

  $$\widehat{k}=\underset{k}{\text{argmin}}\frac{1}{B}{\displaystyle \sum _{j=1}^B\left|m_{kj}\right|g}(m_{kj},s_j).$$

• "損失に重みを付けた復号化" [3] (Decoding が "lossweighted") — 観測値の予測クラスは、対応するクラスのバイナリ学習器におけるバイナリ損失の平均が最小になるクラスに対応します。

  $$\widehat{k}=\underset{k}{\text{argmin}}\frac{{\displaystyle \sum _{j=1}^B\left|m_{kj}\right|g}(m_{kj},s_j)}{{\displaystyle \sum }_{j=1}^B\left|m_{kj}\right|}.$$

  分母はクラス k のバイナリ学習器の数に対応します。[1]によると、すべてのクラスの損失値が同じダイナミック レンジに収まるので、損失に重みを付けた復号化では分類精度が向上します。

関数 predict、resubPredict、および kfoldPredict は、それぞれの観測値とクラスについて、argmin の目的関数の符号反転値を 2 番目の出力引数 (NegLoss) として返します。

次の表は、サポートされる損失関数をまとめたものです。ここで、y_j は特定のバイナリ学習器のクラス ラベル (集合 {–1,1,0} 内)、s_j は観測値 j のスコア、g(y_j,s_j) はバイナリ損失関数です。

値	説明	スコア領域	g(yj,sj)
"binodeviance"	二項分布からの逸脱度	(–∞,∞)	log[1 + exp(–2yjsj)]/[2log(2)]
"exponential"	指数	(–∞,∞)	exp(–yjsj)/2
"hamming"	ハミング	[0,1] または (–∞,∞)	[1 – sign(yjsj)]/2
"hinge"	ヒンジ	(–∞,∞)	max(0,1 – yjsj)/2
"linear"	線形	(–∞,∞)	(1 – yjsj)/2
"logit"	ロジスティック	(–∞,∞)	log[1 + exp(–yjsj)]/[2log(2)]
"quadratic"	2 次	[0,1]	[1 – yj(2sj – 1)]2/2

y_j = 0 のときに損失が 0.5 になるようにバイナリ損失が正規化され、バイナリ学習器の平均が集計に使用されます[1]。

ECOC 分類器の全体的な性能の尺度である全体の分類損失 (オブジェクト関数 kfoldLoss および kfoldPredict の名前と値の引数 LossFun により指定) とバイナリ損失を混同しないでください。

分類エッジ

"分類エッジ" は、分類マージンの加重平均です。

特徴選択を実行する場合などに複数の分類器から選択する方法の 1 つは、エッジが最大になる分類器を選択することです。

分類マージン

"分類マージン" は、各観測値における真のクラスの負の損失と偽のクラスの負の最大損失の差です。各マージンのスケールが同じである場合、マージンを分類の信頼尺度として使用できます。複数の分類器の中で、マージンが大きい分類器の方が優れています。

参照

[1] Allwein, E., R. Schapire, and Y. Singer. “Reducing multiclass to binary: A unifying approach for margin classifiers.” Journal of Machine Learning Research. Vol. 1, 2000, pp. 113–141.

[2] Escalera, S., O. Pujol, and P. Radeva. “Separability of ternary codes for sparse designs of error-correcting output codes.” Pattern Recog. Lett. Vol. 30, Issue 3, 2009, pp. 285–297.

[3] Escalera, S., O. Pujol, and P. Radeva. “On the decoding process in ternary error-correcting output codes.” IEEE Transactions on Pattern Analysis and Machine Intelligence. Vol. 32, Issue 7, 2010, pp. 120–134.

拡張機能

自動並列サポート

Parallel Computing Toolbox™ を使用して自動的に並列計算を実行することで、コードを高速化します。

並列実行するには、この関数を呼び出すときに名前と値の引数 Options を指定し、statset を使用してオプション構造体の UseParallel フィールドを true に設定します。

Options=statset(UseParallel=true)

並列計算の詳細については、自動並列サポートを使用した MATLAB 関数の実行 (Parallel Computing Toolbox)を参照してください。

GPU 配列

Parallel Computing Toolbox™ を使用してグラフィックス処理装置 (GPU) 上で実行することにより、コードを高速化します。

この関数は、GPU 配列を完全にサポートします。詳細は、GPU での MATLAB 関数の実行 (Parallel Computing Toolbox)を参照してください。

バージョン履歴

R2016a で導入

R2023b: 予測子に欠損値がある観測値を再代入と交差検証の計算に使用

R2023b 以降では、次の分類モデルのオブジェクト関数において、予測子に欠損値がある観測値が再代入 ("resub") と交差検証 ("kfold") による分類エッジ、損失、マージン、および予測の計算でその一部として使用されます。

モデル タイプ	モデル オブジェクト	オブジェクト関数
判別分析分類モデル	ClassificationDiscriminant	resubEdge, resubLoss, resubMargin, resubPredict
	ClassificationPartitionedModel	kfoldEdge, kfoldLoss, kfoldMargin, kfoldPredict
分類用の判別分析学習器のアンサンブル	ClassificationEnsemble	resubEdge, resubLoss, resubMargin, resubPredict
	ClassificationPartitionedEnsemble	kfoldEdge, kfoldLoss, kfoldMargin, kfoldPredict
ガウス カーネル分類モデル	ClassificationPartitionedKernel	kfoldEdge, kfoldLoss, kfoldMargin, kfoldPredict
	ClassificationPartitionedKernelECOC	kfoldEdge, kfoldLoss, kfoldMargin, kfoldPredict
線形分類モデル	ClassificationPartitionedLinear	kfoldEdge, kfoldLoss, kfoldMargin, kfoldPredict
	ClassificationPartitionedLinearECOC	kfoldEdge, kfoldLoss, kfoldMargin, kfoldPredict
ニューラル ネットワーク分類モデル	ClassificationNeuralNetwork	resubEdge, resubLoss, resubMargin, resubPredict
	ClassificationPartitionedModel	kfoldEdge, kfoldLoss, kfoldMargin, kfoldPredict
サポート ベクター マシン (SVM) 分類モデル	ClassificationSVM	resubEdge, resubLoss, resubMargin, resubPredict
	ClassificationPartitionedModel	kfoldEdge, kfoldLoss, kfoldMargin, kfoldPredict

以前のリリースでは、予測子に欠損値がある観測値は再代入と交差検証の計算で省略されていました。
