シナリオの生成と可視化

軌道上の衛星のシミュレーション、解析、可視化

衛星シナリオを生成して、軌道上の衛星をモデル化および可視化し、地上局とのアクセスの計算などの追加の解析を実行します。

オブジェクト

`satelliteScenario`	衛星シナリオ
`satelliteScenarioViewer`	衛星シナリオのビューアを作成する
`Satellite`	衛星内の衛星シナリオ
`Platform`	衛星シナリオにおけるプラットフォーム (R2024a 以降)
`GroundStation`	衛星シナリオに属する地上局オブジェクト
`ConicalSensor`	Conical sensor object belonging to satellite scenario
`GroundTrack`	シナリオ内の衛星またはプラットフォームに属するグラウンドトラックオブジェクト
`Transmitter`	Transmitter object belonging to satellite scenario
`Receiver`	Receiver object belonging to satellite scenario
`Pattern`	放射パターンの可視化 (R2021b 以降)
`Gimbal`	Gimbal object belonging to satellite scenario
`Access`	シナリオに属するアクセス分析オブジェクト
`FieldOfView`	衛星シナリオに属する視野オブジェクト
`Link`	送信機に属するリンク解析オブジェクト
`Orbit`	軌道可視化衛星オブジェクト (R2024a 以降)
`geoTrajectory`	測地経緯度におけるウェイポイントの軌跡 (R2024a 以降)
`quaternion`	quaternion 配列の作成 (R2024a 以降)

関数

すべて展開する

衛星シナリオ、衛星、プラットフォーム、地上局

`aer`	NEDフレーム内の他の衛星または地上局の方位角角、仰角、範囲を計算します。
`advance`	シミュレーションを1サンプル時間分進める (R2022a 以降)
`dopplershift`	衛星シナリオにおけるターゲットアセットのドップラーシフトを計算する (R2023a 以降)
`hide`	衛星シナリオエンティティをビューアーから非表示にする
`latency`	Calculate propagation delay from one asset to another asset (R2023a 以降)
`orbitalElements`	シナリオにおける衛星の軌道要素
`play`	衛星シナリオシミュレーション結果をビューアで再生する
`restart`	シミュレーションを最初からやり直す (R2022a 以降)
`show`	衛星シナリオビューアでオブジェクトを表示する

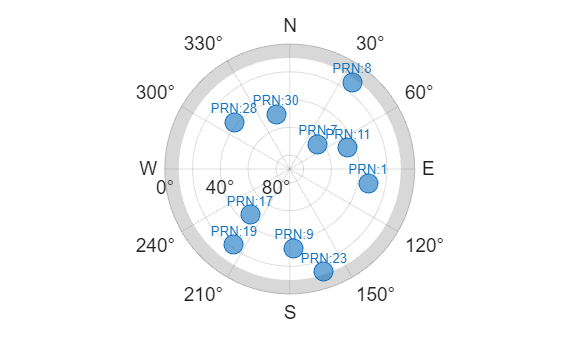

`skyplot`	衛星の方位角と標高データをプロットする
`states`	衛星またはプラットフォームの位置と速度を取得する

ビューアー

`campitch`	衛星シナリオビューアーのカメラのピッチ角を設定または取得します
`camroll`	衛星シナリオビューアーのカメラのロール角度を設定または取得します
`campos`	衛星シナリオビューアーのカメラの位置を設定または取得する
`camheading`	衛星シナリオビューアーのカメラの向首角を設定または取得します
`camheight`	Set or get height of camera for Satellite Scenario Viewer
`camtarget`	衛星シナリオビューアーのカメラターゲットを設定する
`hideAll`	衛星シナリオビューアのすべてのグラフィックを非表示にする
`showAll`	ビューアですべてのグラフィックを表示

アクセス解析

`accessPercentage`	アクセス解析における最初のノードと最後のノードの間にアクセスが存在する時間の割合
`accessIntervals`	アクセスステータスが true である間隔
`accessStatus`	アクセス解析を定義する最初のノードと最後のノード間のアクセスの状態

送信機、受信機、リンク解析

`gaussianAntenna`	Add Gaussian antennas
`ebno`	リンクの最終ノードのEb/No
`linkPercentage`	Percentage of time when link between first and last node in link analysis is closed
`linkStatus`	最初のノードと最後のノード間のリンククロージャーの状態
`linkIntervals`	リンクが閉じられる間隔
`sigstrength`	Calculate received signal strength at last node of link (R2022b 以降)

ジンバル

`gimbalAngles`	ジンバルのステアリング角度
`pointAt`	衛星をターゲットに向ける

トピック

衛星シナリオの基礎
完全な衛星シナリオシミュレーションを構築します。
Satellite Scenario Key Concepts
Learn common satellite scenario visualization terms.

注目の例

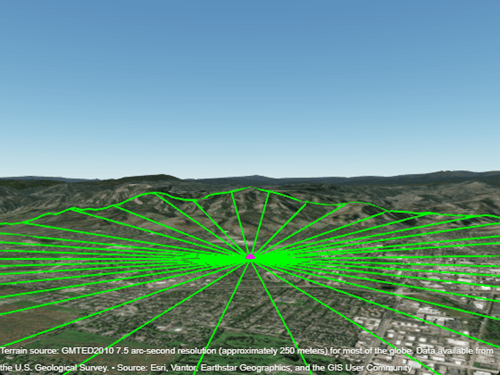

Satellite Visibility Analysis Using Terrain

Analyze satellite visibility from a ground station using a visibility mask computed from the surrounding terrain. A visibility mask is a set of azimuth and elevation angles that define where obstructions block a satellite's line-of-sight visibility.
