latitude = 42.3001;                         % degrees
longitude = -71.3504;                       % degrees
groundStation(sc,latitude+0.05,longitude);

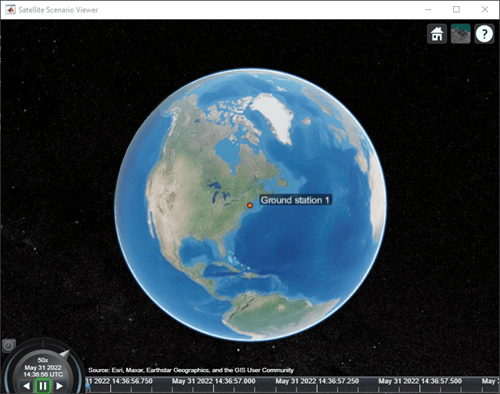

衛星シナリオビューアーを起動します。

v = satelliteScenarioViewer(sc);

衛星シナリオビューアーで、カメラの高さを 50 メートルに設定します。

height = 50;                        % meters
campos(v,latitude,longitude,height);
pause(2);

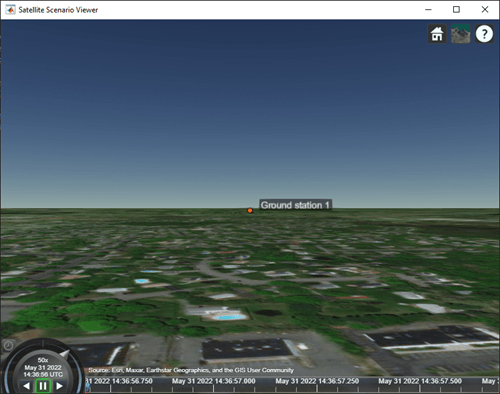

カメラのピッチ角度を0度に設定します。

pitch = 0;
campitch(v,pitch);
pause(2);

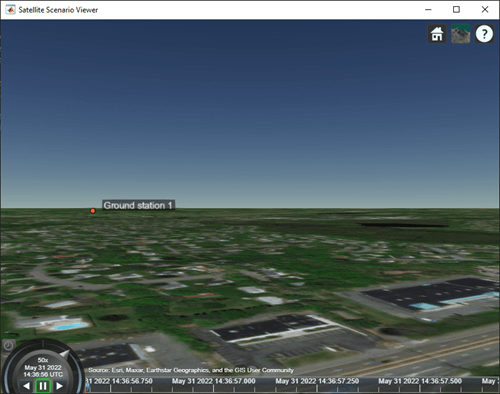

カメラの向首角を20度に設定します。

heading = 20;         % degrees
camheading(v,heading);

入力引数

すべて折りたたむ

`viewer` — 衛星シナリオビューアー
`satelliteScenarioViewer` オブジェクト

衛星シナリオビューアー(スカラー satelliteScenarioViewer オブジェクトとして指定)。 ¹

`heading` — カメラの向首角
`360` (既定値) | [–360, 360]の範囲の数値スカラー

カメラの向首角（度）。範囲[–360、360]のスカラー値として指定します。

出力引数

すべて折りたたむ

`outHeading` — カメラの向首角
[-360, 360]の範囲の数値スカラー

カメラの向首角（度）。数値スカラーとして返されます。

ヒント

ピッチ角が -90 (デフォルト値) または 90 度に近い場合、カメラは回転の自由度を1 つ失います。その結果、ロール角度を変更すると、代わりに向首角が変わる可能性があります。この現象はジンバルロックと呼ばれます。ジンバルロックの影響を回避するには、camroll 関数の代わりに camheading 関数を呼び出します。

バージョン履歴

R2021a で導入

参考

オブジェクト

satelliteScenario | satelliteScenarioViewer

関数

show | play | hide | camroll | campitch | campos | hideAll | camtarget | camheight

トピック

¹ Alignment of boundaries and region labels are a presentation of the feature provided by the data vendors and do not imply endorsement by MathWorks^®.
