campitch

衛星シナリオ ビューアーのカメラのピッチ角を設定または取得します

R2021a 以降

構文

campitch(viewer,pitch)

outPitch = campitch(viewer,___)

説明

campitch(viewer,pitch) は、指定された衛星シナリオ ビューアーのカメラのピッチ角度を設定します。ピッチ角度を設定すると、カメラは y 軸を中心に上または下に傾きます。

outPitch = campitch(viewer,___) はカメラのピッチ角度を返します。2 番目の入力が pitch の場合、関数は出力を入力ピッチと同じに設定します。

例

衛星シナリオ ビューアーのカメラピッチ角の設定

衛星シナリオ オブジェクトを作成します。

sc = satelliteScenario;

衛星シナリオ ビューアーを起動します。

v = satelliteScenarioViewer(sc);

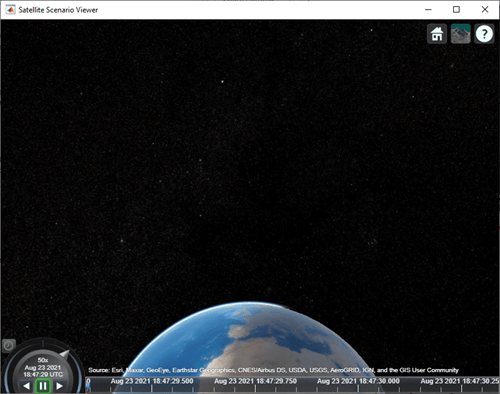

衛星シナリオ ビューアーで、カメラのピッチ角度を $-$ 60 度に設定します。

pitch = -60;      % degrees
campitch(v,pitch);

入力引数

viewer — 衛星シナリオ ビューアー

satelliteScenarioViewer オブジェクト

衛星シナリオ ビューアー(スカラー satelliteScenarioViewer オブジェクトとして指定)。 ¹

pitch — カメラのピッチ角

-90 (既定値) | [–90, 90]の範囲のスカラー

カメラのピッチ角（度）。範囲[–90, 90]のスカラーとして指定します。デフォルトでは、ピッチ角度は –90 度です。つまり、カメラは地球の表面に直接向けられます。

出力引数

outPitch — カメラのピッチ角

[-90, 90]の範囲の数値スカラー

カメラのピッチ角度（度単位）。数値スカラーとして返されます。

ヒント

• ピッチ角が -90 (デフォルト値) または 90 度に近い場合、カメラは回転の自由度を1 つ失います。その結果、ロール角度を変更すると、代わりに向首角が変わる可能性があります。この現象はジンバル ロックと呼ばれます。ジンバル ロックの影響を回避するには、camroll 関数の代わりに camheading 関数を呼び出します。

バージョン履歴

R2021a で導入
