accessIntervals

アクセスステータスが true である間隔

R2021a 以降

構文

acinterval = accessIntervals(ac)

説明

acinterval = accessIntervals(ac) は、入力ベクトル ac 内の各 access オブジェクトに対応するアクセス ステータスが true である間隔のテーブルを返します。

例

シナリオに地上局を追加し、アクセス間隔を可視化する

衛星シナリオを作成し、緯度と経度から地上局を追加します。

startTime = datetime(2020,5,1,11,36,0);
stopTime = startTime + days(1);
sampleTime = 60;
sc = satelliteScenario(startTime,stopTime,sampleTime);
lat = 10;
lon = -30;
gs = groundStation(sc,lat,lon);

ケプラーの要素を使用して衛星を追加します。

semiMajorAxis = 10000000;
eccentricity = 0;
inclination = 10;
rightAscensionOfAscendingNode = 0;
argumentOfPeriapsis = 0;
trueAnomaly = 0;
sat = satellite(sc,semiMajorAxis,eccentricity,inclination, ...
        rightAscensionOfAscendingNode,argumentOfPeriapsis,trueAnomaly);

シナリオにアクセス解析を追加し、衛星と地上局間のアクセス間隔の表を取得します。

ac = access(sat,gs);
intvls = accessIntervals(ac)

intvls=8×8 table
       Source              Target          IntervalNumber         StartTime                EndTime           Duration    StartOrbit    EndOrbit
    _____________    __________________    ______________    ____________________    ____________________    ________    __________    ________

    "Satellite 2"    "Ground station 1"          1           01-May-2020 11:36:00    01-May-2020 12:04:00      1680          1            1
    "Satellite 2"    "Ground station 1"          2           01-May-2020 14:20:00    01-May-2020 15:11:00      3060          1            2
    "Satellite 2"    "Ground station 1"          3           01-May-2020 17:27:00    01-May-2020 18:18:00      3060          3            3
    "Satellite 2"    "Ground station 1"          4           01-May-2020 20:34:00    01-May-2020 21:25:00      3060          4            4
    "Satellite 2"    "Ground station 1"          5           01-May-2020 23:41:00    02-May-2020 00:31:00      3000          5            5
    "Satellite 2"    "Ground station 1"          6           02-May-2020 02:50:00    02-May-2020 03:39:00      2940          6            6
    "Satellite 2"    "Ground station 1"          7           02-May-2020 05:58:00    02-May-2020 06:47:00      2940          7            7
    "Satellite 2"    "Ground station 1"          8           02-May-2020 09:06:00    02-May-2020 09:56:00      3000          8            9

シナリオを再生して地上局を可視化します。

play(sc)

シナリオにプラットフォームを追加し、アクセス間隔を可視化する

衛星シナリオを作成します。

startTime = datetime(2020,5,1,11,36,0);
stopTime = startTime + days(1);
sampleTime = 60;
sc = satelliteScenario(startTime,stopTime,sampleTime);
lat = 10;
lon = -30;

衛星シナリオで指定された軌跡を使用してプラットフォームを追加します。

trajectory = geoTrajectory([40.6413,-73.7781,10600;32.3634,-64.7053,10600],[0,2*3600],AutoPitch=true,AutoBank=true);
pltf = platform(sc,trajectory);

ケプラーの要素を使用して衛星を追加します。

semiMajorAxis = 10000000;
eccentricity = 0;
inclination = 10;
rightAscensionOfAscendingNode = 0;
argumentOfPeriapsis = 0;
trueAnomaly = 0;
sat = satellite(sc,semiMajorAxis,eccentricity,inclination, ...
        rightAscensionOfAscendingNode,argumentOfPeriapsis,trueAnomaly);

シナリオにアクセス解析を追加し、衛星とプラットフォーム間のアクセス間隔の表を取得します。

ac = access(sat,pltf);
intvls = accessIntervals(ac)

intvls=7×8 table
       Source           Target       IntervalNumber         StartTime                EndTime           Duration    StartOrbit    EndOrbit
    _____________    ____________    ______________    ____________________    ____________________    ________    __________    ________

    "Satellite 2"    "Platform 1"          1           01-May-2020 14:07:00    01-May-2020 14:54:00      2820          1            2
    "Satellite 2"    "Platform 1"          2           01-May-2020 17:11:00    01-May-2020 18:01:00      3000          3            3
    "Satellite 2"    "Platform 1"          3           01-May-2020 20:16:00    01-May-2020 21:06:00      3000          4            4
    "Satellite 2"    "Platform 1"          4           01-May-2020 23:22:00    02-May-2020 00:11:00      2940          5            5
    "Satellite 2"    "Platform 1"          5           02-May-2020 02:31:00    02-May-2020 03:15:00      2640          6            6
    "Satellite 2"    "Platform 1"          6           02-May-2020 05:43:00    02-May-2020 06:22:00      2340          7            7
    "Satellite 2"    "Platform 1"          7           02-May-2020 08:54:00    02-May-2020 09:33:00      2340          8            8

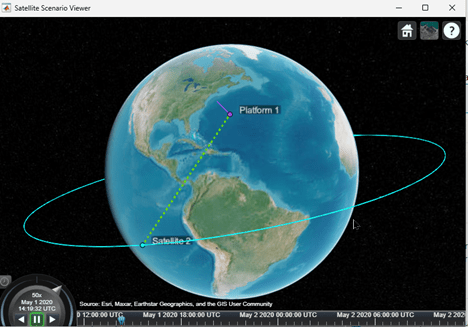

シナリオを再生して、プラットフォームと衛星を可視化します。

play(sc)

入力引数

ac — アクセス解析

Access オブジェクトの行ベクトル

アクセス解析。Access オブジェクトの行ベクトルとして指定されます。

出力引数

acinterval — アクセスが真である間隔

table

アクセスが true されている間隔がテーブルとして返されます。

表の各行は特定の間隔を示します。テーブルの列の名前は、Source、Target、IntervalNumber、StartTime、EndTime、Duration (秒単位)、StartOrbit、EndOrbit です。Source と Target は、それぞれアクセス解析を定義する最初のノードと最後のノードの名前です。

• Source が衛星、または衛星に直接的あるいは間接的に付属するオブジェクトである場合、 StartOrbit と EndOrbit は Source に関連付けられた衛星に対応します。

• Target が衛星、または衛星に直接的あるいは間接的に付属するオブジェクトである場合、 StartOrbit と EndOrbit は Target に関連付けられた衛星に対応します。それ以外の場合、StartOrbit と EndOrbit は地上局に関連付けられているため、NaN になります。

メモ

衛星シナリオの AutoSimulate プロパティが true の場合、StartTime と StopTime 間のアクセス間隔が返されます。プロパティが false の場合、StartTime から SimulationTime までのアクセス間隔が返されます。

バージョン履歴

R2021a で導入
