サブシステムまたはモデルにトリガー端子または関数端子を追加 - Simulink

ライブラリ:
Simulink / Ports & Subsystems
HDL Coder / Ports & Subsystems

端子

出力

すべて展開する

`Port_1` — 制御信号を表現する値
スカラー | ベクトル

制御信号を識別する値。スカラーまたはベクトルとして返されます。入力信号の各要素について、特定のタイムステップでの値は次のとおりです。

トリガー信号が正の方向でゼロを横切る瞬間は 1
トリガー信号が負の方向でゼロを横切る瞬間は -1
関数呼び出しイベントの場合は 2
それ以外の場合は 0

依存関係

この端子を有効にするには、[出力端子の表示] を選択します。

データ型: double | int8

パラメーター

すべて展開する

メイン

`トリガータイプ` — タイプ制御信号を選択
`立ち上がり` (既定値) | `立ち下がり` | `両方` | `関数呼び出し`

サブシステムまたはモデルを実行する制御信号のタイプを選択します。

立ち上がり: 制御信号が負の値またはゼロから正の値に立ち上がると、サブシステムまたはモデルの実行がトリガーされます。初期値が負の場合は、ゼロへの立ち上がり信号で実行がトリガーされます。
立ち下がり: 制御信号が正の値またはゼロから負の値に立ち下がると、サブシステムまたはモデルの実行がトリガーされます。初期値が正の場合は、ゼロへの立ち下がり信号で実行がトリガーされます。
両方: 制御信号が立ち上がる、または立ち下がると、サブシステムまたはモデルの実行がトリガーされます。
関数呼び出し: 制御信号が Stateflow チャート、Function-Call Generator ブロック、S-Function ブロック、または Hit Crossing ブロックから関数呼び出しイベントを受け取ったとき、サブシステムまたはモデルを実行します。

プログラムでの使用

ブロックパラメーター: TriggerType

型: 文字ベクトル

値: 'rising' | 'falling' | 'either' | 'function-call'

既定の設定: 'rising'

`Simulink 関数として扱う` — Simulink Function ブロックを作成
オフ (既定値) | オン

このパラメーターを選択して、関数の呼び出し元からの引数を使用して呼び出し可能な Subsystem ブロックを構成することで、Simulink Function ブロックを作成します。Trigger ブロックはサブシステム内に存在していなければなりません。ブロック上に表示される関数プロトタイプを編集することで、ブロックの入力引数と出力引数を指定できます。

コンフィギュレーションを削除するには、このパラメーターの選択を解除します。

依存関係

このパラメーターを表示および有効にするには、[トリガータイプ] リストから [関数呼び出し] を選択します。

プログラムでの使用

ブロックパラメーター: IsSimulinkFunction

型: 文字ベクトル

値: 'off' | 'on'

既定の設定: 'off'

`関数名` — Simulink Function ブロックの関数名を指定
`f` (既定値) | 関数名

Simulink Function ブロックの関数名を指定します。あるいは、ブロック上で関数プロトタイプを編集することで名前を指定できます。

f: Simulink Function ブロックの既定の名前。
関数名: Simulink Function ブロック上に表示される関数名。

依存関係

このパラメーターを表示および有効にするには、[トリガータイプ] リストから [関数呼び出し] を選択し、[Simulink 関数として扱う] チェックボックスをオンにします。

プログラムでの使用

ブロックパラメーター: FunctionName

型: 文字ベクトル

値: 'f' |

'<function
                                    name>'

既定の設定: 'f'

`バリアント条件を有効にする` — バリアント制御 (条件) の有効化を制御
オン (既定値) | オフ

[バリアント制御] パラメーターで定義したバリアント制御 (条件) の有効化を制御します。

サブシステムのバリアント制御をアクティブにするには、このパラメーターを選択します。このパラメーターを選択すると以下のようになります。

[バリアント制御] パラメーターが有効になります。
バリアント条件が有効になっていることを示すバリアントバッジがブロック上に表示されます。

サブシステムのバリアント制御を非アクティブにするには、このパラメーターの選択を解除します。

依存関係

このパラメーターを表示および有効にするには、[トリガータイプ] リストから [関数呼び出し] を選択し、[Simulink 関数として扱う] チェックボックスをオンにします。

プログラムでの使用

ブロックパラメーター: Variant

型: 文字ベクトル

値: 'off' | 'on'

既定の設定: 'on'

`バリアント制御` — バリアント制御 (条件) 式の指定
`(inherit)` (既定値) | `<logical expression>`

式が true と評価された場合にバリアント Simulink Function ブロックを実行するバリアント制御 (条件) 式を指定します。

(inherit)

バリアント制御の既定の値。モデル内の対応する Function Caller ブロックからバリアント条件を継承します。[バリアント制御] が (inherit) として設定されている場合、[プリプロセッサの条件を生成] の値はモデル内の Function Caller ブロックから自動的に継承されます。

論理式

論理式を表す論理 (boolean) 式または Simulink.Variant オブジェクト。

関数は、式が true に評価される場合に有効になります。

モデルのコードを生成する場合、式の変数を Simulink.Parameter オブジェクトとして定義します。

依存関係

このパラメーターを表示および有効にするには、[トリガータイプ] リストから [関数呼び出し] を選択し、[Simulink 関数として扱う] チェックボックスをオンにしてから [バリアント条件を有効にする] チェックボックスをオンにします。

プログラムでの使用

ブロックパラメーター: VariantControl

型: 文字ベクトル

値: '(inherit)'|

<logical
                                        expression>

|

Simulink.Variant
                                        object

既定の設定: '(inherit)'

`プリプロセッサの条件を生成` — バリアント選択肢の囲みを制御
オフ (既定値) | オン

C プリプロセッサ条件付きステートメント内でのバリアント選択肢の囲みを制御します。

このパラメーターを選択して、ERT ターゲットのコードを生成するときに、バリアント選択肢を C プリプロセッサ条件付きステートメント (#if) 内で囲みます。

依存関係

このパラメーターを表示および有効にするには、[バリアント条件を有効にする] チェックボックスをオンにします。

プログラムでの使用

ブロックパラメーター: GeneratePreprocessorConditionals

型: 文字ベクトル

値: 'off' | 'on'

既定の設定: 'off'

`関数の可視性` — 関数のスコープの可視性を選択
`スコープ内` (既定値) | `グローバル`

サブシステムまたはモデル内の Simulink Function ブロックのスコープを設定します。

スコープ内

関数のアクセス可能性の範囲を次のように制限します。

Simulink Function ブロックと下位レベルを含む階層レベル。
1 つ上の制限付き階層レベル。

グローバル

モデルの階層構造のいずれの部分からも関数にアクセスできます。

依存関係

このパラメーターを表示および有効にするには、[トリガータイプ] リストから [関数呼び出し] を選択し、[Simulink 関数として扱う] チェックボックスをオンにします。

プログラムでの使用

ブロックパラメーター: FunctionVisibility

型: 文字ベクトル

値: 'scoped' | 'global'

既定の設定: 'scoped'

`イネーブル時の状態` — ブロック状態値の設定方法の選択
`保持` (既定値) | `リセット` | `継承`

サブシステムまたはモデルが無効になっているときにブロック状態値を設定する方法を説明します。

保持: ブロックの状態を現在の値のままにします。
リセット: ブロック状態値をリセットします。
継承: 関数呼び出しを行った親のサブシステムの held または reset 設定を使用します。イニシエーターの親がモデルのルートの場合、継承された設定が保持されます。複数のイニシエーターによるトリガーでは、すべてのイニシエーターの親を [保持] または [リセット] に設定します。

依存関係

このパラメーターを有効にするには、[トリガータイプ] リストから [関数呼び出し] を選択します。

このパラメーターの設定が適用されるのは、モデルが明示的に Function-Call Subsystem を有効または無効にする場合のみです。次に例を示します。

Function-Call Subsystem が、Enabled Subsystem の内部にある場合。この場合、モデルは Function-Call Subsystem を親のサブシステムと共に有効または無効にします。
Function-Call Subsystem を制御する Function-call イニシエーターは、Enabled Subsystem 内にあります。この場合、モデルは Function-Call Subsystem を、Function-call イニシエーターを含む Enabled Subsystem と共に有効または無効にします。
Function-call イニシエーターは、特定の状態に固有の Stateflow イベントです。bind アクションによる Function-Call Subsystem の制御 (Stateflow)を参照してください。
Function-call イニシエーターは、Function-Call Subsystem を明示的にイネーブルまたはディセーブルにする S-Function です。例については、ssEnableSystemWithTid を参照してください。

プログラムでの使用

ブロックパラメーター: StatesWhenEnabling

型: 文字ベクトル

値: 'held' | 'reset' | 'inherit'

既定の設定: 'held'

`可変サイズの信号のサイズを伝播` — 可変サイズ信号を伝播するタイミングの選択
`実行中` (既定値) | `イネーブルのときのみ`

可変サイズ信号を伝播するタイミングを選択します。

実行中: 各タイムステップで可変サイズの信号を伝播します。
イネーブルのときのみ: Enable 端子、[トリガータイプ] が [関数呼び出し] に設定された Trigger 端子、または Action Port ブロックを含む Subsystem ブロックまたは Model ブロックを実行するときに、可変サイズ信号を伝播します。このオプションを選択する場合、サンプル時間は周期的である必要があります。

依存関係

Trigger 端子ブロックのこのパラメーターを表示および有効にするには、[トリガータイプ] リストから [関数呼び出し] を選択します。

プログラムでの使用

ブロックパラメーター: PropagateVarSize

型: 文字ベクトル

値: 'During execution' |

'Only when
                                        enabling'

既定の設定: 'During execution'

`出力端子の表示` — 出力端子の表示の制御
オフ (既定値) | オン

トリガー信号または関数呼び出しイベント信号を識別する信号の出力端子の表示を制御します。

このパラメーターを選択して出力端子を表示し、トリガー信号または関数呼び出しイベントを引き起こした信号を判別します。出力端子信号の幅は制御信号の幅です。この信号の値は、次のとおりです。

トリガー信号が正の方向でゼロを横切る瞬間は 1
トリガー信号が負の方向でゼロを横切る瞬間は -1
関数呼び出しイベントの場合は 2
それ以外の場合は 0

出力端子を削除するには、このパラメーターの選択を解除します。

プログラムでの使用

ブロックパラメーター: ShowOutputPort

型: 文字ベクトル

値: 'off' | 'on'

既定の設定: 'off'

`出力データ型` — 出力端子のデータ型の選択
`auto` (既定値) | `double` | `int8`

トリガー信号または関数呼び出しイベント信号を識別する信号の出力端子データ型を選択します。

auto: データ型は出力に接続されている端子と同じです。
double: double 値。
int8: 整数値

依存関係

このパラメーターを有効にするには、[出力端子の表示] チェックボックスをオンにします。

Trigger ブロックは、固定小数点ツールの [データ型オーバーライド] 設定を無視します。

プログラムでの使用

ブロックパラメーター: OutputDataType

型: 文字ベクトル

値: 'auto' | 'double' | 'int8'

既定の設定: 'auto'

`サンプル時間のタイプ` — 呼び出し頻度の選択
`トリガー` (既定値) | `周期的`

サブシステムまたはモデルの呼び出し頻度を選択します。

トリガー: 周期的な関数呼び出し頻度をもたないアプリケーションに適用されます。関数呼び出しイニシエーターは、トリガーされた (非周期) Function-Call Subsystem をタイムステップごとに 1 回以上実行し、一連の非周期関数呼び出しイベントを提供できます。
周期的: 関数呼び出しイニシエーターは、周期関数呼び出しシステムをタイムステップごとに 1 回だけ実行でき、一連の周期関数呼び出しイベントを提供する必要があります。Stateflow チャートが関数呼び出しイニシエーターの例です。

依存関係

このパラメーターを有効にするには、[トリガータイプ] リストから [関数呼び出し] を選択します。

プログラムでの使用

ブロックパラメーター: SampleTimeType

型: 文字ベクトル

値: 'triggered' | 'periodic'

既定の設定: 'triggered'

`サンプル時間` — 時間間隔の指定
`-1` (既定値) | `Ts` | `[Ts, To]`

この Trigger 端子ブロックが含まれるサブシステムまたはモデルへの関数呼び出しの時間間隔を指定します。そのサブシステムまたはモデルの実際の呼び出し頻度がこのパラメーターが指定する時間間隔と異なる場合は、Simulink^® でエラーが表示されます。

-1: 制御信号から時間間隔を継承します。
Ts: Ts が時間間隔のスカラー。
[Ts, To]: Ts が時間間隔で To が初期時間オフセットのベクトル。

依存関係

このパラメーターを有効にするには、[トリガータイプ] リストから [関数呼び出し] を選択し、[サンプル時間タイプ] リストから periodic を選択します。

プログラムでの使用

ブロックパラメーター: SampleTime

型: 文字ベクトル

値: '-1' | 'Ts' | '[Ts, To]'

既定の設定: '-1'

`ゼロクロッシング検出を有効にする` — ゼロクロッシング検出を制御する
オン (既定値) | オフ

このパラメーターを選択して、ゼロクロッシングを検出します。

依存関係

このパラメーターを有効にするには、[トリガータイプ] リストから [立ち上がり]、[立ち下がり]、または [両方] を選択します。

プログラムでの使用

ブロックパラメーター: ZeroCross

型: 文字ベクトル

値: 'on' | 'off'

既定の設定: 'on'

`トリガー信号の初期状態` — トリガー信号の初期状態を選択
`一致 (最初の評価ではトリガーなし)` (既定値) | `ゼロ` | `正` | `負`

トリガー制御信号の初期状態を選択します。

一致 (最初の評価ではトリガーなし): トリガー信号の最初の評価時にはトリガーされません。このオプションを選択し、状態がリセットされたサブシステム内に Trigger ブロックが存在する場合、このブロックはリセットされません。
ゼロ: ゼロ。最初のタイムステップにおいて、立ち上がりまたは立ち下がりのトリガー信号の評価に役立ちます。
正: 正の値。最初のタイムステップにおいて、立ち下がりのトリガー信号の評価に役立ちます。
負: 負の値。最初のタイムステップにおいて、立ち上がりのトリガー信号の評価に役立ちます。

依存関係

このパラメーターを表示および有効にするには、[トリガータイプ] リストから [立ち上がり]、[立ち下がり]、または [両方] を選択します。

プログラムでの使用

ブロックパラメーター: InitialTriggerSignalState

型: 文字ベクトル

値:

'compatibility (no trigger on first
                                        evaluation)'

| 'zero' | 'positive' | 'negative'

既定の設定:

'compatibility (no trigger on first
                                        evaluation)'

信号属性

`端子の次元` — トリガー信号の次元を指定します。
`1` (既定値) | `[n]` | `[m n]`

Model ブロックに外部で接続され、ブロック内部に渡されるトリガー信号の次元を指定します。

1: スカラー信号。
[n]: 幅 n のベクトル信号。
[m n]: m 行 n 列をもつ行列信号。

依存関係

Trigger 端子ブロックのこのパラメーターをモデルのルートレベルで表示および有効にするには、[トリガータイプ] リストから [立ち上がり]、[立ち下がり]、または [両方] を選択します。

プログラムでの使用

ブロックパラメーター: PortDimensions

型: 文字ベクトル

値: '1' | '[n]' | '[m n]'

既定の設定: '1'

`信号のサンプル時間のトリガー` — 時間間隔の指定
`-1` (既定値) | `Ts` | `[Ts, To]`

トリガー信号を駆動するブロックのメソッド実行の時間間隔を指定します。

-1: 時間間隔を継承します。
Ts: Ts が時間間隔のスカラー。
[Ts, To]: Ts が時間間隔で To が初期時間オフセットのベクトル。

依存関係

Trigger 端子ブロックのこのパラメーターをモデルのルートレベルで表示および有効にするには、[トリガータイプ] リストから [立ち上がり]、[立ち下がり]、または [両方] を選択します。

プログラムでの使用

ブロックパラメーター: TriggerSignalSampleTime

型: 文字ベクトル

値: '-1' | 'Ts' | '[Ts, To]'

既定の設定: '-1'

`最小値` — トリガー信号の最小出力値を指定
`[]` (既定値) | 実数スカラー

Model ブロックに外部で接続され、ブロックの内部に渡されるトリガー信号の最小値を指定します。

Simulink は、以下を行う際にこの値を使用します。

シミュレーション範囲のチェック。信号範囲の指定を参照してください。
固定小数点データ型の自動スケーリング
生成コードの最適化。この最適化により、アルゴリズムコードが削除され、SIL やエクスターナルモードなどの一部のシミュレーションモードの結果に影響を与えることがあります。Optimize using the specified minimum and maximum values (Embedded Coder)を参照してください。

[]: 未指定の最小値。
実数スカラー: 実数スカラー値。

依存関係

Trigger 端子ブロックのこのパラメーターをモデルのルートレベルで表示および有効にするには、[トリガータイプ] リストから [立ち上がり]、[立ち下がり]、または [両方] を選択します。

プログラムでの使用

ブロックパラメーター: OutMin

型: 文字ベクトル

値: '[]' |

'<real
                                        scalar>'

既定の設定: '[]'

`最大値` — トリガー信号の最大出力値を指定
`[]` (既定値) | 実数スカラー

Model ブロックに外部で接続され、ブロックの内部に渡されるトリガー信号の最大値を指定します。

Simulink は、以下を行う際にこの値を使用します。

シミュレーション範囲のチェック。信号範囲の指定を参照してください。
固定小数点データ型の自動スケーリング
生成コードの最適化。この最適化により、アルゴリズムコードが削除され、SIL やエクスターナルモードなどの一部のシミュレーションモードの結果に影響を与えることがあります。Optimize using the specified minimum and maximum values (Embedded Coder)を参照してください。

[]: 未指定の最大値。
実数スカラー: 実数スカラー値。

依存関係

Trigger 端子ブロックのこのパラメーターをモデルのルートレベルで表示および有効にするには、[トリガータイプ] リストから [立ち上がり]、[立ち下がり]、または [両方] を選択します。

プログラムでの使用

ブロックパラメーター: OutMax

型: 文字ベクトル

値: '[]' |

'<real
                                        scalar>'

既定の設定: '[]'

`データ型` — トリガー信号の出力データ型を選択
`double` (既定値) | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `boolean` | `[fixdt(1,16)]` | `fixdt(1,16,0)` | `fixdt(1,16,2^,0)` | `<data type expression>`

Model ブロックに外部で接続され、ブロックの内部に渡されるトリガー信号のデータ型を選択します。

double: 倍精度浮動小数点。
single: 単精度浮動小数点。
int8: 符号付き 8 ビット整数。
uint8: 符号なし 8 ビット整数。
int16: 符号付き 16 ビット整数。
uint16: 符号なし 16 ビット整数。
int32: 符号付き 32 ビット整数。
uint32: 符号なし 32 ビット整数。
int64: 符号付き 64 ビット整数。
uint64: 符号なし 64 ビット整数。
boolean: true または false の値をもつ boolean。
[fixdt(1,16)]: 2 進小数点が未定義の符号付き 16 ビット固定小数点数。
fixdt(1,16,0): 2 進小数点がゼロに設定された符号付き 16 ビット固定小数点数。
fixdt(1,16,2^,0): 勾配が 2^0 に設定され、バイアスが 0 に設定された符号付き 16 ビット固定小数点数。
<data type expression>: データ型オブジェクト。たとえば、Simulink.NumericType などです。データ型式として Simulink.Bus オブジェクトの名前を入力することはできません。

依存関係

Trigger 端子ブロックのこのパラメーターをモデルのルートレベルで表示および有効にするには、[トリガータイプ] リストから [立ち上がり]、[立ち下がり]、または [両方] を選択します。

プログラムでの使用

ブロックパラメーター: OutDataTypeStr

型: 文字ベクトル

'<data
                                        type expression>'

既定の設定: 'double'

`モード` — データ型カテゴリを選択
`組み込み` (既定値) | `固定小数点` | `式`

データ型カテゴリを選択し、ドロップダウンリストを表示して、データ型を定義しやすくします。

組み込み: [データ型] と [データ型オーバーライド] のドロップダウンリストを表示します。
固定小数点: [符号属性]、[スケーリング]、[データ型オーバーライド] のドロップダウンリストを表示します。
[式]: 式を入力するテキストボックスを表示します。

依存関係

このパラメーターを有効にするには、[データ型アシスタントを表示] ボタンを選択します。

プログラムでの使用

同等のコマンドラインパラメーターはありません。

`データを内挿する` — 欠損しているワークスペースデータの推定方法を制御
オン (既定値) | オフ

MATLAB^® ワークスペースからデータを読み込む際に、欠損したワークスペースデータを推定する方法を制御します。

このパラメーターを選択して、対応するワークスペースデータが存在しないタイムステップで出力を線形内挿します。

このパラメーターの選択を解除して、データが存在する最新のタイムステップでの出力に等しいタイムステップでの出力を設定します。

依存関係

Trigger 端子ブロックのこのパラメーターをモデルのルートレベルで表示および有効にするには、[トリガータイプ] リストから [立ち上がり]、[立ち下がり]、または [両方] を選択します。

プログラムでの使用

ブロックパラメーター: Interpolate

型: 文字ベクトル

値: 'on' | 'off'

既定の設定: 'on'

モデルの例

Triggered Subsystem

このモデルは Triggered Subsystem を示し、さまざまなトリガータイプを記述します。Triggered Subsystem は、トリガー端子が指定された方向で偽から真に遷移したときに必ず、単一のタイムステップで実行されます。このようなトリガー端子の遷移は、遷移の方向が立ち上がり、立ち下がりまたはその両方である場合に生じます。立ち上がり遷移は、トリガー信号遷移がゼロ以下から正の値に遷移するときに発生します。立ち下がり遷移は、トリガー信号遷移がゼロ以上から負の値に遷移するときに発生します。

モデルを開く

ブロックの優先順位

このモデルでは、ブロックに異なる優先度が割り当てられるとどのようになるのかを示します。ブロックの優先順位は、ブロックが実行される順序に影響を与えます。ブロックの優先順位は、[ブロックプロパティ] ダイアログで設定できます。

モデルを開く

モデル参照の関数呼び出し

この例では、関数呼び出しトリガー端子を介して明示的にトリガーされる Model Reference ブロックの使用方法を示します。

モデルを開く

ブロックの優先順位

このモデルでは、ブロックに異なる優先度が割り当てられるとどのようになるのかを示します。ブロックの優先順位は、ブロックが実行される順序に影響を与えます。ブロックの優先順位は、[ブロックプロパティ] ダイアログで設定できます。

モデルを開く

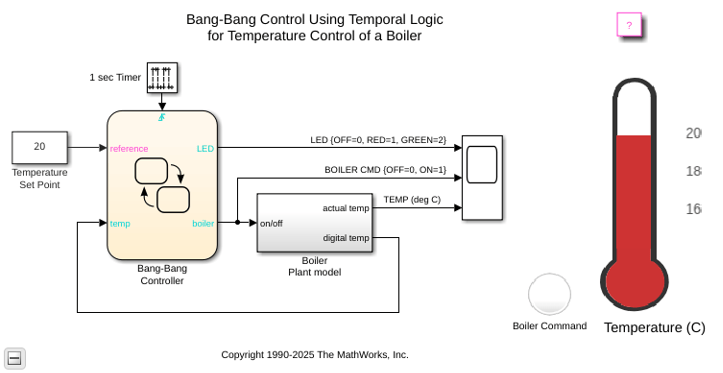

時相論理を使ったバンバン制御

この例では、Stateflow® を使用してボイラーのバンバン温度制御システムをモデル化する方法を示します。ボイラーのダイナミクスが Simulink® でモデル化されます。

モデルを開く

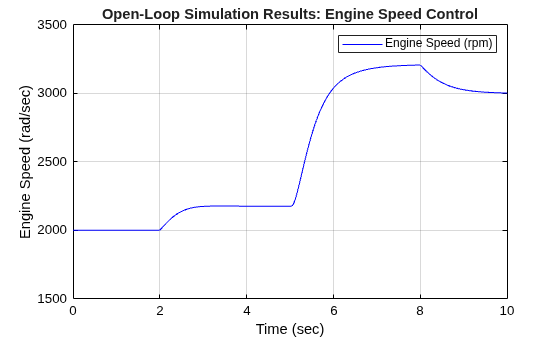

Triggered Subsystem を使ったエンジンタイミングのモデル化

この例では、4 シリンダー火花点火内燃エンジンのスロットルからクランクシャフト出力までをモデル化する方法を示します。不必要に複雑にすることなく、必要に応じて、システムの動的挙動を記述する経験的関係で補足される、明確に定義された物理的原理を使用しました。

モデルを開く

閉ループ制御を使ったエンジンタイミングモデル

この例では、Triggered Subsystem を使ったエンジンタイミングのモデル化で説明されている開ループエンジンモデルのバージョンを拡張する方法を示します。このモデル sldemo_enginewc は閉ループを含んでおり、Simulink® モデルの柔軟性と拡張性を示します。この拡張モデルでは、コントローラーの目的は、負荷トルクの変化の影響が最小限に抑えられるように、高速スロットルアクチュエータでエンジン速度を調節することです。これは、エンジンモデルに離散時間 PI コントローラーを追加することによって、Simulink で簡単に実装できます。

モデルを開く

ブロックの特性

データ型	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
直接フィードスルー	`いいえ`
多次元信号	`はい`
可変サイズの信号	`いいえ`
ゼロクロッシング検出	`はい`

拡張機能

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

HDL コード生成
HDL Coder™ を使用して FPGA 設計および ASIC 設計のための Verilog および VHDL のコードを生成します。

HDL Coder™ には、HDL の実装および合成されたロジックに影響する追加のコンフィギュレーションオプションがあります。HDL コード生成も参照してください。

HDL アーキテクチャ

このブロックには単一の既定の HDL アーキテクチャがあります。

PLC コード生成
Simulink® PLC Coder™ を使用して構造化テキストコードを生成します。

固定小数点の変換
Fixed-Point Designer™ を使用して固定小数点システムの設計とシミュレーションを行います。

参考

Enabled and Triggered Subsystem | Function-Call Subsystem | Subsystem | Triggered Subsystem

Trigger

説明

端子

出力

Port_1 — 制御信号を表現する値 スカラー | ベクトル

依存関係

パラメーター

メイン

トリガー タイプ — タイプ制御信号を選択 立ち上がり (既定値) | 立ち下がり | 両方 | 関数呼び出し

プログラムでの使用

Simulink 関数として扱う — Simulink Function ブロックを作成 オフ (既定値) | オン

依存関係

プログラムでの使用

関数名 — Simulink Function ブロックの関数名を指定 f (既定値) | 関数名

依存関係

プログラムでの使用

バリアント条件を有効にする — バリアント制御 (条件) の有効化を制御 オン (既定値) | オフ

依存関係

プログラムでの使用

バリアント制御 — バリアント制御 (条件) 式の指定 (inherit) (既定値) | <logical expression>

依存関係

プログラムでの使用

プリプロセッサの条件を生成 — バリアント選択肢の囲みを制御 オフ (既定値) | オン

依存関係

プログラムでの使用

関数の可視性 — 関数のスコープの可視性を選択 スコープ内 (既定値) | グローバル

依存関係

プログラムでの使用

イネーブル時の状態 — ブロック状態値の設定方法の選択 保持 (既定値) | リセット | 継承

依存関係

プログラムでの使用

可変サイズの信号のサイズを伝播 — 可変サイズ信号を伝播するタイミングの選択 実行中 (既定値) | イネーブルのときのみ

依存関係

プログラムでの使用

出力端子の表示 — 出力端子の表示の制御 オフ (既定値) | オン

プログラムでの使用

出力データ型 — 出力端子のデータ型の選択 auto (既定値) | double | int8

依存関係

プログラムでの使用

サンプル時間のタイプ — 呼び出し頻度の選択 トリガー (既定値) | 周期的

依存関係

プログラムでの使用

サンプル時間 — 時間間隔の指定 -1 (既定値) | Ts | [Ts, To]

依存関係

プログラムでの使用

ゼロクロッシング検出を有効にする — ゼロクロッシング検出を制御する オン (既定値) | オフ

依存関係

プログラムでの使用

トリガー信号の初期状態 — トリガー信号の初期状態を選択 一致 (最初の評価ではトリガーなし) (既定値) | ゼロ | 正 | 負

依存関係

プログラムでの使用

信号属性

端子の次元 — トリガー信号の次元を指定します。 1 (既定値) | [n] | [m n]

依存関係

プログラムでの使用

信号のサンプル時間のトリガー — 時間間隔の指定 -1 (既定値) | Ts | [Ts, To]

依存関係

プログラムでの使用

最小値 — トリガー信号の最小出力値を指定 [] (既定値) | 実数スカラー

依存関係

プログラムでの使用

最大値 — トリガー信号の最大出力値を指定 [] (既定値) | 実数スカラー

依存関係

プログラムでの使用

データ型 — トリガー信号の出力データ型を選択 double (既定値) | single | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | boolean | [fixdt(1,16)] | fixdt(1,16,0) | fixdt(1,16,2^,0) | <data type expression>

依存関係

プログラムでの使用

モード — データ型カテゴリを選択 組み込み (既定値) | 固定小数点 | 式

依存関係

プログラムでの使用

データを内挿する — 欠損しているワークスペース データの推定方法を制御 オン (既定値) | オフ

依存関係

プログラムでの使用

モデルの例

Triggered Subsystem

ブロックの優先順位

モデル参照の関数呼び出し

ブロックの優先順位

時相論理を使ったバンバン制御

Triggered Subsystem を使ったエンジン タイミングのモデル化

`Port_1` — 制御信号を表現する値
スカラー | ベクトル

`トリガータイプ` — タイプ制御信号を選択
`立ち上がり` (既定値) | `立ち下がり` | `両方` | `関数呼び出し`

`Simulink 関数として扱う` — Simulink Function ブロックを作成
オフ (既定値) | オン

`関数名` — Simulink Function ブロックの関数名を指定
`f` (既定値) | 関数名

`バリアント条件を有効にする` — バリアント制御 (条件) の有効化を制御
オン (既定値) | オフ

`バリアント制御` — バリアント制御 (条件) 式の指定
`(inherit)` (既定値) | `<logical expression>`

`プリプロセッサの条件を生成` — バリアント選択肢の囲みを制御
オフ (既定値) | オン

`関数の可視性` — 関数のスコープの可視性を選択
`スコープ内` (既定値) | `グローバル`

`イネーブル時の状態` — ブロック状態値の設定方法の選択
`保持` (既定値) | `リセット` | `継承`

`可変サイズの信号のサイズを伝播` — 可変サイズ信号を伝播するタイミングの選択
`実行中` (既定値) | `イネーブルのときのみ`

`出力端子の表示` — 出力端子の表示の制御
オフ (既定値) | オン

`出力データ型` — 出力端子のデータ型の選択
`auto` (既定値) | `double` | `int8`

`サンプル時間のタイプ` — 呼び出し頻度の選択
`トリガー` (既定値) | `周期的`

`サンプル時間` — 時間間隔の指定
`-1` (既定値) | `Ts` | `[Ts, To]`

`ゼロクロッシング検出を有効にする` — ゼロクロッシング検出を制御する
オン (既定値) | オフ

`トリガー信号の初期状態` — トリガー信号の初期状態を選択
`一致 (最初の評価ではトリガーなし)` (既定値) | `ゼロ` | `正` | `負`

`端子の次元` — トリガー信号の次元を指定します。
`1` (既定値) | `[n]` | `[m n]`

`信号のサンプル時間のトリガー` — 時間間隔の指定
`-1` (既定値) | `Ts` | `[Ts, To]`

`最小値` — トリガー信号の最小出力値を指定
`[]` (既定値) | 実数スカラー

`最大値` — トリガー信号の最大出力値を指定
`[]` (既定値) | 実数スカラー

`データ型` — トリガー信号の出力データ型を選択
`double` (既定値) | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `boolean` | `[fixdt(1,16)]` | `fixdt(1,16,0)` | `fixdt(1,16,2^,0)` | `<data type expression>`

`モード` — データ型カテゴリを選択
`組み込み` (既定値) | `固定小数点` | `式`

`データを内挿する` — 欠損しているワークスペースデータの推定方法を制御
オン (既定値) | オフ

Triggered Subsystem を使ったエンジンタイミングのモデル化

閉ループ制御を使ったエンジンタイミングモデル

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

HDL コード生成
HDL Coder™ を使用して FPGA 設計および ASIC 設計のための Verilog および VHDL のコードを生成します。

PLC コード生成
Simulink® PLC Coder™ を使用して構造化テキストコードを生成します。

固定小数点の変換
Fixed-Point Designer™ を使用して固定小数点システムの設計とシミュレーションを行います。
