BRISKPoints

BRISK 関心点を格納するオブジェクト

説明

このオブジェクトを使用すると、関数 detectBRISKFeatures と関数 extractFeatures の間でデータを受け渡すことができます。これらの関数によって返されるデータの操作とプロットに使用することもできます。BRISK 以外の関心点検出器と BRISK 記述子を混在させる必要がある場合には、オブジェクトを使用して対話形式で点を埋めることができます。

作成

構文

points = BRISKPoints(location)

points = BRISKPoints(location,Name=Value)

説明

points = BRISKPoints(location) は、点座標 [x y] の M 行 2 列の配列である location から BRISKPoints オブジェクトを構築します。

points = BRISKPoints(location,Name=Value) は、前の構文のすべての入力引数に加えて、1 つ以上の名前と値の引数を使用してプロパティを設定します。

入力引数

location — 点の位置

M 行 2 列の配列

点の位置。ポイント座標 [x y] の M 行 2 列の配列として指定します。

名前と値の引数

オプションの引数のペアを Name1=Value1,...,NameN=ValueN として指定します。ここで、Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後に指定しなければなりませんが、ペアの順序は重要ではありません。

R2021a より前では、コンマを使用して名前と値をそれぞれ区切り、Name を引用符で囲みます。

例: points = BRISKPoints(location,Metric=12.0) は、特徴抽出中に使用される BRISK サンプリング パターンの半径 12.0 (ピクセル単位) を指定します。

Scale — スケール

12.0 (既定値) | スカラー

関心点が検出されるスケール。特徴抽出中に使用される BRISK サンプリング パターンの半径 (ピクセル単位) によって指定します。

Metric — 検出された特徴の強度

0.0 (既定値) | 数値スカラー

検出された特徴の強度。数値として指定します。BRISK アルゴリズムは、FAST コーナー スコアをメトリクスとして使用します。

Orientation — 検出された特徴の方向

0.0 (既定値) | ラジアン単位の角度

検出された特徴の方向。角度 (ラジアン単位) として指定します。角度は、Location プロパティで指定された原点を使用して x 軸から反時計回りに測定されます。このプロパティは手動で設定しないでください。この値を埋めるには、extractFeatures の呼び出しを使用します。extractFeatures 関数は既定値 0.0 を変更します。BRISK 関心点を使用して BRISK 以外の記述子 (SURF、FREAK、MSER など) を抽出すると、Orientation 値が変更される可能性があります。Orientation は主に、可視化を行う場合に役立ちます。

プロパティ

Count — 点の数

読み取り専用: 0 (既定値) | 整数

この プロパティ は読み取り専用です。

BRISK オブジェクトが保持する点の数。数値として指定します。

Location — 点の位置

M 行 2 列の配列

点の位置。点座標 [x y] の M 行 2 列の配列として指定します。

オブジェクト関数

plot	点のプロット
isempty	点オブジェクトが空かどうかの判別
length	Number of stored points
selectStrongest	メトリクスが最も強い点の選択
size	Return size of points object
selectUniform	Select uniformly distributed subset of point features
select	Select point or region features during code generation

例

イメージ内の BRISK 特徴の検出

イメージを読み取り、BRISK 関心点を検出します。

I = imread('cameraman.tif');
points = detectBRISKFeatures(I);

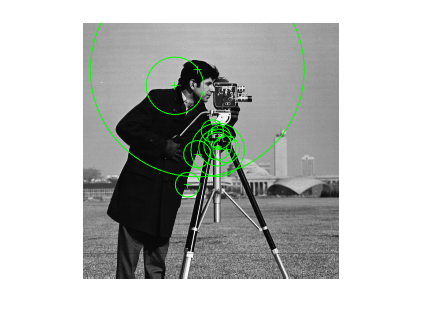

最も強度の高い 10 個の関心点を選択してプロットします。

  strongest = selectStrongest(points, 10);
  imshow(I); hold on;
  plot(strongest);

[x y] 座標を表示します。

  strongest.Location

ans = 10×2 single matrix

  136.8434  114.7649
  143.7372  126.8453
  135.2803  123.5254
  134.8544  125.0714
  114.8065   47.3621
  105.1597  162.2291
  129.8372  108.4799
  114.6876  131.6573
  135.2267  127.3643
   92.4255   63.2960

ヒント

BRISKPoints は多くの点を保持できますが、スカラー オブジェクトです。そのため、numel(BRISKPoints) は常に 1 を返します。この値は、オブジェクトに保持されている点の実際の数を返す length(BRISKPoints) とは異なる場合があります。

参照

[1] Leutenegger, S., M. Chli, and R. Siegwart. BRISK: Binary Robust Invariant Scalable Keypoints, Proceedings of the IEEE International Conference on Computer Vision (ICCV) 2011.

拡張機能

C/C++ コード生成

MATLAB® Coder™ を使用して C および C++ コードを生成します。

使用上の注意および制限:

• このオブジェクトで位置のインデックスを指定するには、points オブジェクトに対して構文 points.Location(idx,:) を使用します。特徴のマッチングとレジストレーションを使ったコード生成の紹介の例で使用されている visionRecovertformCodeGeneration_kernel.m を参照してください。

バージョン履歴

R2014a で導入

参考

detectBRISKFeatures | detectMSERFeatures | detectFASTFeatures | detectMinEigenFeatures | detectHarrisFeatures | extractFeatures | matchFeatures | detectSURFFeatures | MSERRegions | SURFPoints | cornerPoints | KAZEPoints | detectORBFeatures | ORBPoints
