xlabel

x 軸のラベル付け

構文

xlabel(txt)

xlabel(target,txt)

xlabel(___,Name,Value)

t = xlabel(___)

説明

xlabel(txt) は、現在の座標軸またはスタンドアロンの可視化の x 軸にラベルを付けます。xlabel コマンドを再発行すると、古いラベルが新しいラベルに置き換わります。

xlabel(target,txt) は、指定されたターゲット オブジェクトにラベルを追加します。

xlabel(___,Name,Value) は、名前と値のペアの引数を 1 つ以上使用してラベルの外観を変更します。たとえば、'FontSize',12 はフォント サイズを 12 ポイントに設定します。名前と値のペアの引数は、その他すべての入力引数の後に指定します。ラベルの外観の変更はすべてのタイプのチャートでサポートされているわけではありません。

t = xlabel(___) は、x 軸ラベルとして使用される text オブジェクトを返します。作成後にラベルに変更を加えるには、t を使用します。

例

x 軸のラベル付け

x 軸の下に Population を表示します。

plot((1:10).^2)
xlabel('Population')

x 軸の複数行ラベルの作成

文字ベクトルの cell 配列を使用して複数行ラベルを作成します。

plot((1:10).^2)
xlabel({'Population','(in thousands)'})

x 軸ラベルにギリシャ文字を含める

TeX マークアップを使用して、ラベルにギリシャ文字やその他の特殊文字を含めます。

x = linspace(-2*pi,2*pi);
y = sin(x);
plot(x,y)
xlabel('-2\pi \leq x \leq 2\pi')

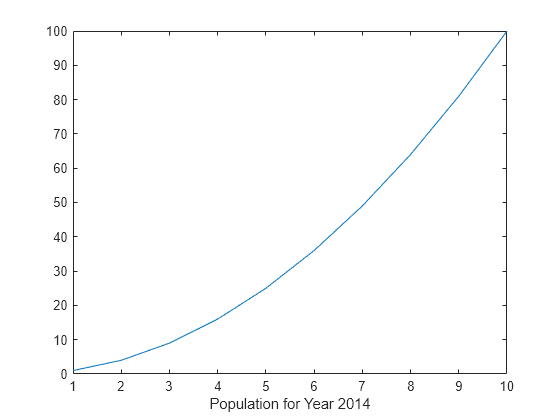

x 軸ラベルに変数値を含める

テキストと変数値を含むラベルを追加します。関数 num2str を使用して、ラベルに変数値を含めます。

plot((1:10).^2)
year = 2014;
xlabel(['Population for Year ',num2str(year)])

軸ラベルに上付き文字と下付き文字を含める

軸ラベルに上付き文字と下付き文字を含めるには、文字 '^' と '_' を使用します。複数の文字を修飾するには中かっこ {} を使用します。

t = linspace(0,1);
y = exp(t);
plot(t,y)
xlabel('t_{seconds}')
ylabel('e^t')

x 軸ラベルのフォント サイズと色の変更

Name,Value ペア引数を使用して、x 軸ラベルのフォント サイズ、フォントの重み、テキストの色のプロパティを設定します。

plot((1:10).^2)
xlabel('Population','FontSize',12,'FontWeight','bold','Color','r')

特定プロットの x 軸のラベル付け

R2019b 以降、関数 tiledlayout および nexttile を使用して、プロットをタイル表示できます。関数 tiledlayout を呼び出して、2 行 1 列のタイル表示チャート レイアウトを作成します。関数 nexttile を呼び出して、axes オブジェクト ax1 および ax2 を作成します。各座標軸にデータをプロットし、上のプロットの x 軸ラベルを作成します。

tiledlayout(2,1)
ax1 = nexttile;
plot((1:10).^2)
xlabel(ax1,'Population')

ax2 = nexttile;
plot((1:10).^3)

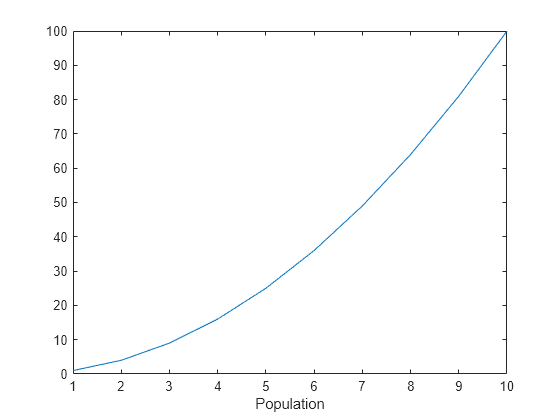

x 軸ラベル作成後のラベルの変更

x 軸にラベルを付けて、ラベルとして使用される text オブジェクトを返します。

plot((1:10).^2)
t = xlabel('Population');

ラベルを作成した後にラベルのテキスト プロパティを設定するには、t を使用します。たとえば、ラベルの色を赤に設定します。プロパティの設定にはドット表記を使用します。

t.Color = 'red';

入力引数

txt — 軸のラベル

string スカラー | 文字ベクトル | string 配列 | 文字配列 | cell 配列 | categorical 配列 | 数値

軸のラベル。string スカラー、文字ベクトル、string 配列、文字配列、cell 配列、categorical 配列、または数値として指定します。

例: 'my label'

例: {'first line','second line'}

例: 123

ラベルに数値変数とテキストを含めるには、関数 num2str を使用します。以下に例を示します。

x = 42;
txt = ['The value is ',num2str(x)];

上付き文字、下付き文字、ギリシャ文字、数学記号などの特殊文字を含めるには、TeX マークアップを使用します。サポートされるマークアップの一覧については、Interpreter プロパティを参照してください。

複数行ラベルを作成するには、次の手順に従います。

• string 配列を使用して、["first line","second line"] のように、各要素にテキストを 1 行ずつ含めます。

• cell 配列を使用して、{'first line','second line'} のように、各セルにテキストを 1 行ずつ含めます。

• 文字配列を使用して、['abc'; 'ab '] のように、各行に同じ数の文字を含めます。

• sprintf を使用して、sprintf('first line \n second line') のように、改行文字を含むテキストを作成します。

数値ラベルは sprintf('%g',value) を使用してテキストに変換されます。たとえば、12345678 は 1.23457e+07 として表示されます。

メモ

• ラベルを categorical 配列として指定した場合、MATLAB^® はカテゴリではなく、配列内の値を使用します。

• default、factory および remove という語は予約語で、通常の文字として引用符で囲まれている場合はラベルに表示されません。これらの語を個別に表示するには、'\default' または '\remove' のように、その語の前にバックスラッシュを付けます。

target — ラベルのターゲット

Axes オブジェクト | TiledChartLayout オブジェクト | スタンドアロンの可視化 | オブジェクトの配列

ラベルのターゲット。次のいずれかとして指定します。

• Axes オブジェクト。

• TiledChartLayout オブジェクト。

• XLabel プロパティをもつスタンドアロンの可視化。たとえば、heatmap チャートをターゲットとして指定できます。

• 前のリストからのグラフィックス オブジェクトの配列。オブジェクトは同じクラスに属していなければなりません。クラスを判定するには、関数 class を使用します。

ターゲットを指定しない場合、関数 xlabel は、gca コマンドによって返されるグラフィックス オブジェクトにラベルを追加します。

メモ

スタンドアロンの可視化では、色などのラベルの外観の変更、または text オブジェクトを出力引数として返すことはサポートされていません。

名前と値の引数

引数のオプションのペアを Name1=Value1,...,NameN=ValueN として指定します。ここで Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後に指定しなければなりませんが、ペアの順序は重要ではありません。

例: xlabel("My Label",Color="red",FontSize=12) は、赤のテキストおよび 12 ポイントのフォントで x 軸ラベルを作成します。

R2021a より前では、コンマを使用してそれぞれの名前と値を区切り、Name を引用符で囲みます。

例: xlabel("My Label","Color","red","FontSize",12) は、赤のテキストおよび 12 ポイントのフォントで x 軸ラベルを作成します。

メモ

ここでは、テキスト プロパティの一部だけを紹介しています。完全な一覧については、Text のプロパティ を参照してください。

FontSize — フォント サイズ

11 (既定値) | 0 より大きいスカラー値

フォント サイズ。ポイント単位の 0 より大きいスカラー値として指定します。1 ポイントは 1/72 インチです。フォントの単位を変更するには、FontUnits プロパティを使用します。

関連付けられた座標軸のフォント サイズ プロパティを設定すると、ラベルのフォント サイズにも影響します。ラベルのフォント サイズは、座標軸のフォント サイズにラベルのスケール係数を乗じたものと等しくなるように更新されます。座標軸の FontSize プロパティには座標軸のフォント サイズが含まれています。座標軸の LabelFontSizeMultiplier プロパティにはラベルのスケール係数が含まれています。既定では、座標軸のフォント サイズは 10 ポイントでスケール係数は 1.1 であるため、x 軸ラベルのフォント サイズは 11 ポイントになります。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

FontWeight — 文字の太さ

'normal' (既定値) | 'bold'

文字の太さ。'normal' または 'bold' として指定します。

MATLAB ではフォントは、FontWeight プロパティを使用して、ユーザーのシステムで使用可能なフォントから選択します。すべてのフォントに太字があるとは限りません。そのため、太字フォントを指定しても標準フォントの太さと変わらない場合があります。

FontName — フォント名

サポートされているフォント名 | "FixedWidth"

フォント名。サポートされているフォント名または "FixedWidth" として指定します。テキストを正しく表示し印刷するには、システムでサポートされているフォントを選択しなければなりません。既定のフォントは、オペレーティング システムとロケールによって異なります。

どのロケールでもテキストが整って見える固定幅のフォントを使用するには、"FixedWidth" を使用します。固定幅フォントは、ルートの FixedWidthFontName プロパティによって決まります。ルートの FixedWidthFontName プロパティを設定すると、表示内容が新しいフォントを使用して直ちに更新されます。

Color — テキストの色

[0.15 0.15 0.15] (既定値) | RGB 3 成分 | 16 進数カラー コード | 'r' | 'g' | 'b' | ...

テキストの色。RGB 3 成分、16 進数カラー コード、色名、または省略名として指定します。

カスタム色を使用する場合は、RGB 3 成分または 16 進数カラー コードを指定します。

• RGB 3 成分は、色の赤、緑、青成分の強度を指定する 3 成分の行ベクトルです。強度値は [0,1] の範囲でなければなりません。たとえば [0.4 0.6 0.7] のようになります。

• 16 進数カラー コードは、ハッシュ記号 (#) で始まり、3 桁または 6 桁の 0 から F までの範囲の 16 進数が続く string スカラーまたは文字ベクトルです。この値は大文字と小文字を区別しません。したがって、カラー コード "#FF8800"、"#ff8800"、"#F80"、および "#f80" は等価です。

あるいは、名前を使用して一部の一般的な色を指定できます。次の表に、名前の付いた色オプション、等価の RGB 3 成分、および 16 進数カラー コードを示します。

色名	省略名	RGB 3 成分	16 進数カラー コード	外観
"red"	"r"	[1 0 0]	"#FF0000"
"green"	"g"	[0 1 0]	"#00FF00"
"blue"	"b"	[0 0 1]	"#0000FF"
"cyan"	"c"	[0 1 1]	"#00FFFF"
"magenta"	"m"	[1 0 1]	"#FF00FF"
"yellow"	"y"	[1 1 0]	"#FFFF00"
"black"	"k"	[0 0 0]	"#000000"
"white"	"w"	[1 1 1]	"#FFFFFF"
"none"	該当なし	該当なし	該当なし	色なし

MATLAB の多くのタイプのプロットで使用されている既定の色の RGB 3 成分および 16 進数カラー コードを次に示します。

RGB 3 成分	16 進数カラー コード	外観
[0 0.4470 0.7410]	"#0072BD"
[0.8500 0.3250 0.0980]	"#D95319"
[0.9290 0.6940 0.1250]	"#EDB120"
[0.4940 0.1840 0.5560]	"#7E2F8E"
[0.4660 0.6740 0.1880]	"#77AC30"
[0.3010 0.7450 0.9330]	"#4DBEEE"
[0.6350 0.0780 0.1840]	"#A2142F"

例: 'blue'

例: [0 0 1]

例: '#0000FF'

Rotation — テキストの方向

度単位のスカラー値

テキストの方向。度単位のスカラー値として指定します。回転値 0 度は、テキストを水平にします。垂直テキストの場合、このプロパティを 90 または -90 に設定します。正の角度はテキストを反時計回りに回転させます。負の角度はテキストを時計回りに回転させます。

データ型: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Interpreter — テキスト インタープリター

'tex' (既定値) | 'latex' | 'none'

テキスト インタープリター。次の値のいずれかとして指定します。

• 'tex' — TeX マークアップのサブセットを使用して文字を解釈します。

• 'latex' — LaTeX マークアップを使用して文字を解釈します。

• 'none' — リテラル文字を表示します。

TeX マークアップ

MATLAB では、既定で TeX マークアップのサブセットをサポートしています。TeX マークアップを使用して、上付き文字や下付き文字の追加、フォントのタイプや色の変更、テキストへの特殊文字の挿入を行うことができます。

修飾子の効果はテキストの末尾まで適用されます。上付き文字と下付き文字は例外であり、次の 1 文字または中かっこで囲まれた文字にのみ適用されます。インタープリターを 'tex' に設定した場合にサポートされる修飾子は次のとおりです。

修飾子	説明	例
^{ }	上付き文字	'text^{superscript}'
_{ }	下付き文字	'text_{subscript}'
\bf	太字フォント	'\bf text'
\it	イタリック フォント	'\it text'
\sl	斜体フォント (通常はイタリック フォントと同じ)	'\sl text'
\rm	標準フォント	'\rm text'
\fontname{specifier}	フォント名 — specifier をフォント ファミリの名前に置き換えます。これは他の修飾子と組み合わせて使用できます。	'\fontname{Courier} text'
\fontsize{specifier}	フォント サイズ — specifier をポイント単位の数値スカラーに置き換えます。	'\fontsize{15} text'
\color{specifier}	フォントの色 — specifier を、red、green、yellow、magenta、blue、black、white、gray、darkGreen、orange、lightBlue の色のいずれかに置き換えます。	'\color{magenta} text'
\color[rgb]{specifier}	フォントのカスタムの色 — specifier を RGB 3 成分に置き換えます。	'\color[rgb]{0,0.5,0.5} text'

次の表に、'tex' インタープリターでサポートされる特殊文字を示します。

文字列	記号	文字列	記号	文字列	記号
\alpha	α	\upsilon	υ	\sim	~
\angle	∠	\phi	ϕ	\leq	≤
\ast	*	\chi	χ	\infty	∞
\beta	β	\psi	ψ	\clubsuit	♣
\gamma	γ	\omega	ω	\diamondsuit	♦
\delta	δ	\Gamma	Γ	\heartsuit	♥
\epsilon	ϵ	\Delta	Δ	\spadesuit	♠
\zeta	ζ	\Theta	Θ	\leftrightarrow	↔
\eta	η	\Lambda	Λ	\leftarrow	←
\theta	θ	\Xi	Ξ	\Leftarrow	⇐
\vartheta	ϑ	\Pi	Π	\uparrow	↑
\iota	ι	\Sigma	Σ	\rightarrow	→
\kappa	κ	\Upsilon	ϒ	\Rightarrow	⇒
\lambda	λ	\Phi	Φ	\downarrow	↓
\mu	µ	\Psi	Ψ	\circ	º
\nu	ν	\Omega	Ω	\pm	±
\xi	ξ	\forall	∀	\geq	≥
\pi	π	\exists	∃	\propto	∝
\rho	ρ	\ni	∍	\partial	∂
\sigma	σ	\cong	≅	\bullet	•
\varsigma	ς	\approx	≈	\div	÷
\tau	τ	\Re	ℜ	\neq	≠
\equiv	≡	\oplus	⊕	\aleph	ℵ
\Im	ℑ	\cup	∪	\wp	℘
\otimes	⊗	\subseteq	⊆	\oslash	∅
\cap	∩	\in	∈	\supseteq	⊇
\supset	⊃	\lceil	⌈	\subset	⊂
\int	∫	\cdot	·	\o	ο
\rfloor	⌋	\neg	¬	\nabla	∇
\lfloor	⌊	\times	x	\ldots	...
\perp	⊥	\surd	√	\prime	´
\wedge	∧	\varpi	ϖ	\0	∅
\rceil	⌉	\rangle	〉	\mid	|
\vee	∨	\langle	〈	\copyright	©

LaTeX マークアップ

LaTeX マークアップを使用するには、インタープリターを 'latex' に設定します。インライン モードでは、マークアップを 1 つのドル記号 ($) で囲みます。表示モードでは、マークアップを 2 つのドル記号 ($$) で囲みます。

LaTeX モード	例	結果
インライン	'$\int_1^{20} x^2 dx$'
表示	'$$\int_1^{20} x^2 dx$$'

テキストは LaTeX の既定のフォント スタイルで表示され、FontName、FontWeight、FontAngle のプロパティは無視されます。フォント スタイルを変更するには、LaTeX マークアップを使用します。

LaTeX インタープリターで使用できるテキストの最大サイズは 1200 文字です。複数行のテキストの場合は、さらに 1 行につき 10 文字ほど文字数が少なくなります。

TeX および LaTeX の使用例については、チャートのテキスト内のギリシャ文字と特殊文字を参照してください。LaTeX システムの詳細については、LaTeX プロジェクトの Web サイト (https://www.latex-project.org/) を参照してください。

出力引数

t — text オブジェクト

text オブジェクト

x 軸ラベルとして使用される text オブジェクト。ラベルの作成後にラベルのプロパティにアクセスして変更するには、t を使用します。

ヒント

• 既定の設定では、Interactions プロパティに editInteraction が含まれているため、テキストはクリックすることで編集できます。この操作を無効にするには、text オブジェクトの Interactions プロパティを [] に設定します。

バージョン履歴

R2006a より前に導入

R2023a: 座標軸にオーバーラップすることなく、x 軸ラベルを回転

2 次元プロット内の x 軸ラベルの Rotation プロパティを変更すると、ラベルと座標軸がオーバーラップしないようにラベルの HorizontalAlignment プロパティと VerticalAlignment プロパティが自動的に変更されます。
