US City Block

US city block の 3D 環境

説明

US City Block シーンは、15 か所の交差点と 30 台の信号機を含む米国市街地の 3D 環境です。シーンの作成には RoadRunner が使用されます。

追加のシーンの詳細については、3D Scenes for Simulation in Unreal Engine Environmentを参照してください。

設定

[US city block] シーンで運転操縦をシミュレートするには、次を行います。

Simulink^® モデルに Simulation 3D Scene Configuration ブロックを追加します。
このブロックで、[シーンソース] パラメーターを [Default Scenes] に設定します。
[シーン名] パラメーターで、現在使用可能なシーンを表示します。シーンがない場合は、インストールする必要があります。
シーンをインストールするには、次を行います。
1. [インストール] をクリックします。
2. [アドオンインストーラー] ダイアログボックスでシーンを選択します。
3. [次へ] をクリックして指示に従います。
シーンのインストール後、MATLAB^® が再起動します。
[シーン名] パラメーターからシーン名を選択します。

レイアウト

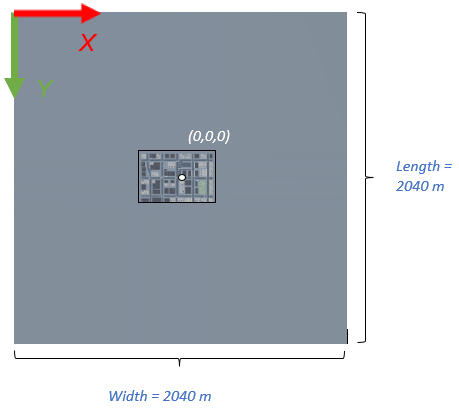

シーンではワールド座標系を使用してオブジェクトの位置を特定します。

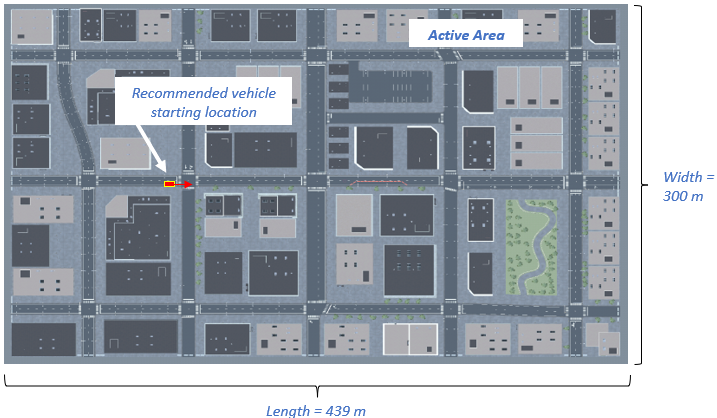

全体	アクティブな領域

シーンの寸法

次の表に、ワールド座標系におけるシーンの領域のコーナー位置を示します。寸法の単位はメートルです。

位置	X (m)	Y (m)	Z (m)
シーン — 左上	`-1020`	`-1020`	`0`
シーン — 右下	`1020`	`1020`	`0`
アクティブな領域 — 左下	`-240.77`	`151.67`	`0`

位置

(m)

シーン — 左上

-1020

0

シーン — 右下

1020

0

アクティブな領域 — 左下

-240.77

151.67

0

推奨される開始位置

次の表に、ワールド座標系における車両の推奨される開始位置を示します。寸法の単位はメートルと度です。

推奨される開始位置
`-125.19`	`1.65`	`0.04` Z が下向きの車両座標系では `-0.04`	`0`	`0`	`0`

推奨される開始位置

(m)

ロール

(度)

ピッチ

(度)

ヨー

(度)

-125.19

1.65

0.04

Z が下向きの車両座標系では -0.04

0

交差点

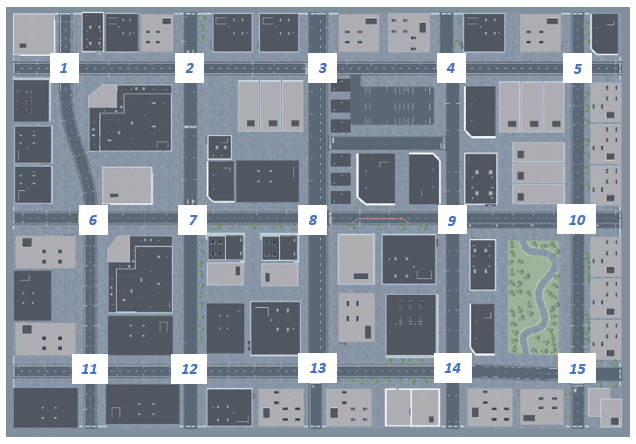

US City Block シーンには、次の図に示すように 15 か所の交差点があります。

US City Block scene with intersections labeled

次の表は、ワールド座標系における交差点の位置を示しています。寸法の単位はメートルです。

交差点	中心位置
交差点	X (m)	Y (m)	Z (m)
1	`-202.60`	`-108`	`.01`
2	`-112.60`	`-108`	`.01`
3	`-20.38`	`-108`	`.01`
4	`74.58`	`-108`	`.01`
5	`166.40`	`-108`	`.01`
6	`-184.60`	`0`	`.01`
7	`-112.60`	`0`	`.01`
8	`-20.34`	`0`	`.01`
9	`76.40`	`0`	`.01`
10	`166.46`	`0`	`.01`
11	`-184.60`	`110.50`	`.01`
12	`-112.60`	`110.50`	`.01`
13	`-22.60`	`110.50`	`.01`
14	`76.40`	`110.50`	`.01`
15	`166.40`	`112.50`	`.01`

車線の寸法

このシーンには、3 タイプの道路が含まれます。

道路タイプ 1

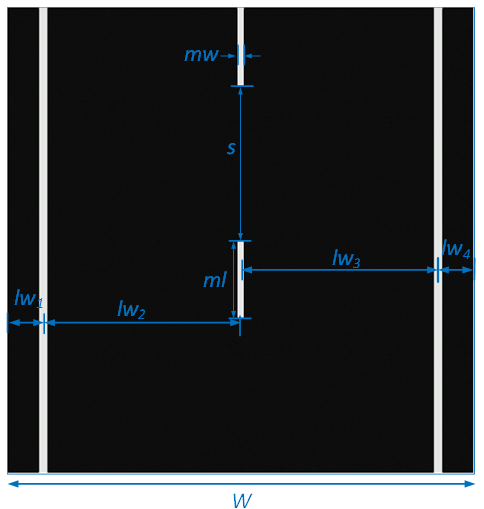

次の図と表は、道路タイプ 1 の車線の寸法 (m 単位) を示しています。

Labeled lane dimensions for road type 1

変数	寸法 (m)
lw₁	`0.65`
lw₂	`3.85`
lw₃	`3.85`
lw₄	`0.65`
ml	`1.5`
s	`4.5`
mw	`0.125`
W	`9`

道路タイプ 2

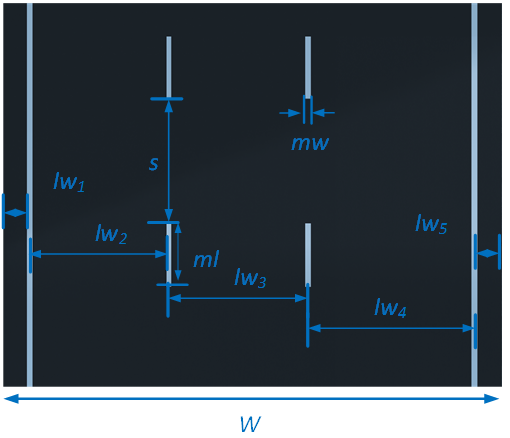

次の図と表は、道路タイプ 2 の車線の寸法 (m 単位) を示しています。

Labeled lane dimensions for road type 2

変数	寸法 (m)
lw₁	`0.73`
lw₂	`3.77`
lw₃	`3.77`
lw₄	`4.5`
lw₅	`0.73`
ml	`1.5`
s	`4.5`
mw	`0.125`
W	`13.5`

道路タイプ 3

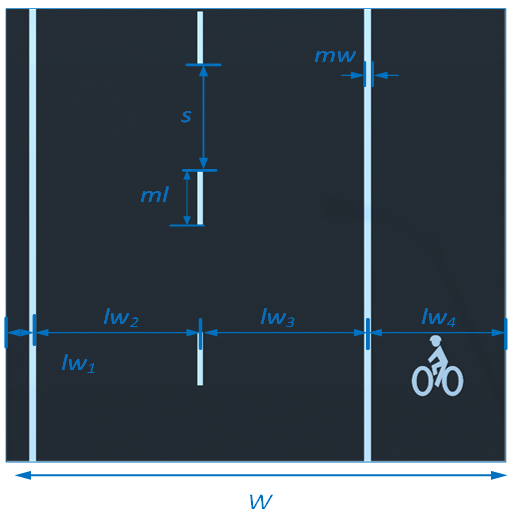

次の図と表は、道路タイプ 3 の車線の寸法 (m 単位) を示しています。

Labeled lane dimensions for road type 3

変数	寸法 (m)
lw₁	`0.65`
lw₂	`3.85`
lw₃	`3.85`
lw₄	`3.15`
ml	`1.5`
s	`4.5`
mw	`0.125`
W	`11.5`

ワールド座標系

3D 可視化環境では、座標軸が慣性基準座標系で固定されたワールド座標系を使用します。

Inertial reference frame with X, Y, Z, Yaw, Pitch, and Roll labeled

軸	説明
X	車両の前進方向ロール — "X" 軸を中心とした右手系の回転
Y	車両の右方向、地面に平行ピッチ — "Y" 軸を中心とした右手系の回転
Z	上方向ヨー — "Z" 軸を中心とした左手系の回転

軸

説明

車両の前進方向

ロール — "X" 軸を中心とした右手系の回転

車両の右方向、地面に平行

ピッチ — "Y" 軸を中心とした右手系の回転

上方向

ヨー — "Z" 軸を中心とした左手系の回転

オブジェクト

障壁

Barrier

位置

次の表は、オブジェクトの名前と、ワールド座標系における位置を示しています。寸法の単位はメートルです。

Unreal Engine^® Editor での名前		位置
Unreal Engine^® Editor での名前		X	Y	Z	ロール	ピッチ	ヨー
`f_shaped_barrier_mesh_`	`PropNode2552`	`69.71`	`150.15`	`0.09`	`0`	`0`	`0`
	`PropNode2554`	`74.43`	`150.15`	`0.01`	`0`	`0`	`0`
	`PropNode2559`	`168.36`	`150.15`	`0.01`	`0`	`0`	`0`
	`PropNode2594`	`-110.71`	`-147.37`	`0.01`	`0`	`0`	`0`
	`PropNode2538`	`-191.29`	`150.15`	`0.08`	`0`	`0`	`0`
	`PropNode2527`	`-192.46`	`-147.40`	`0.03`	`0`	`0`	`0`
	`PropNode2592`	`-102.49`	`-147.40`	`0.04`	`0`	`0`	`0`
	`PropNode2568`	`197.05`	`1.98`	`0.01`	`0`	`0`	`-90°`
	`PropNode2524`	`-204.50`	`-147.40`	`0.01`	`0`	`0`	`0`
	`PropNode2537`	`-240.00`	`-120.63`	`0.07`	`0`	`0`	`-90°`
	`PropNode2571`	`197.05`	`-101.32`	`0.06`	`0`	`0`	`-90°`
	`PropNode2586`	`-16.60`	`-147.40`	`0.01`	`0`	`0`	`0`
	`PropNode2540`	`-182.61`	`150.15`	`0.01`	`0`	`0`	`0`
	`PropNode2525`	`-200.71`	`-147.40`	`0.01`	`0`	`0`	`0`
	`PropNode2531`	`-240.00`	`6.67`	`0.12`	`0`	`0`	`-90°`
	`PropNode2530`	`-240.00`	`1.93`	`0.01`	`0`	`0`	`-90°`
	`PropNode2588`	`-29.31`	`-147.40`	`0.04`	`0`	`0`	`0`
	`PropNode2595`	`-114.52`	`-147.40`	`0.01`	`0`	`0`	`0`
	`PropNode2584`	`-24.42`	`-147.40`	`0.01`	`0`	`0`	`0`
	`PropNode2529`	`-240.00`	`-1.82`	`0.01`	`0`	`0`	`-90°`
	`PropNode2556`	159.73	`150.15`	`0.11`	`0`	`0`	0
	`PropNode2569`	197.05	`5.43`	`0.01`	`0`	`0`	`-90°`
	`PropNode2574`	`164.46`	`-147.40`	`0.11`	`0`	`0`	`-180°`
	`PropNode2526`	`-195.90`	`-105.25`	`0`	`0`	`0`	0
	`PropNode2561`	`197.05`	`114.37`	`0.01`	`0`	`0`	`-90°`
	`PropNode2575`	`168.39`	-147.40	`0.01`	`0`	`0`	0
	`PropNode2549`	`-16.49`	`150.15`	`0.11`	`0`	`0`	0
	`PropNode2581`	`82.13`	`-147.40`	`0.03`	`0`	`0`	0
	`PropNode2543`	`119.29`	`150.15`	`0.13`	`0`	`0`	0
	`PropNode2566`	`197.05`	`12.11`	`0.05`	`0`	`0`	`-90°`
	`PropNode2593`	`-105.93`	`-147.40`	`0.10`	`0`	`0`	`0`
	`PropNode2523`	`-208.80`	`-147.40`	`0.13`	`0`	`0`	`0`
	`PropNode2577`	`156.30`	`-147.40`	`0.03`	`0`	`0`	`0`
	`PropNode2590`	`-7.98`	`-147.40`	`0.03`	`0`	`0`	`0`
	`PropNode2582`	`65.37`	`-147.40`	`0.12`	`0`	`0`	`0`
	`PropNode2570`	`197.05`	`-114.66`	`0.13`	`0`	`0`	`-90°`
	`PropNode2550`	`-24.53`	`150.15`	`0.01`	`0`	`0`	`0`
	`PropNode2548`	`-29.31`	`150.15`	`0.06`	`0`	`0`	`0`
	`PropNode2567`	`197.05`	`-1.90`	`0.01`	`0`	`0`	`-90°`
	`PropNode2557`	`173.10`	`150.15`	`0.12`	`0`	`0`	`0`
	`PropNode2553`	`83.12`	`150.15`	`0.03`	`0`	`0`	`0`
	`PropNode2597`	`-122.75`	`-147.37`	`0.04`	`0`	`0`	`0`
	`PropNode2555`	`78.37`	`150.15`	`0.01`	`0`	`0`	`0`
	`PropNode2591`	`-99.03`	`-147.40`	`0.04`	`0`	`0`	`0`
	`PropNode2560`	`197.05`	`119.24`	`0.12`	`0`	`0`	`-90°`
	`PropNode2573`	`197.05`	`-106.00`	`0.01`	`0`	`0`	`-90°`
	`PropNode2547`	`-110.71`	`150.15`	`0.01`	`0`	`0`
	`PropNode2533`	`-240.00`	`103.96`	`0.04`	`0`	`0`	`-90°`
	`PropNode2534`	`-240.00`	`108.62`	`0.01`	`0`	`0`	`-90°`
	`PropNode2579`	`73.95`	`-147.40`	`0.01`	`0`	`0`
	`PropNode2564`	`197.05`	`-6.67`	`0.07`	`0`	`0`	`-90°`
	`PropNode2589`	`-32.70`	`-147.40`	`0.04`	`0`	`0`
	`PropNode2520`	`-32.70`	`-109.92`	`0.01`	`0`	`0`	`-90°`
	`PropNode2562`	`197.05`	`110.62`	`0.01`	`0`	`0`	`-90°`
	`PropNode2532`	`-240.00`	`100.81`	`0.04`	`0`	`0`	`-90°`
	`PropNode2563`	`197.05`	`105.79`	`0.07`	`0`	`0`	`-90°`
	`PropNode2522`	`-240.00`	`101.32`	`0.03`	`0`	`0`	`-90°`
	`PropNode2545`	`-102.57`	`150.15`	`0.03`	`0`	`0`	`0`
	`PropNode2541`	`-177.93`	`150.15`	`0.04`	`0`	`0`	`0`
	`PropNode2587`	`-11.39`	`147. 40`	`0.12`	`0`	`0`	`0`
	`PropNode2558`	`164.52`	`150.15`	`0.12`	`0`	`0`	`0`
	`PropNode2546`	`-114.50`	`150.15`	`0.01`	`0`	`0`	`0`
	`PropNode2565`	`-197.05`	`8.89`	`0.11`	`0`	`0`	`-90°`
	`PropNode2572`	`197.05`	`-109.93`	`0.01`	`0`	`0`	`-90°`
`PropNode2521`	`-240.00`	`-106.09`	`0.01`	`0`	`0`	`-90°`
`PropNode2536`	`-240.00`	`117.19`	`0.13`	`0`	`0`	`-90°`
`PropNode2528`	`-240.00`	`-6.67`	`0.07`	`0`	`0`	`-90°`
`PropNode2583`	`62.05`	`-147.40`	`0.04`	`0`	`0`	`0`
`PropNode2544`	`-105.91`	`150.15`	`0.10`	`0`	`0`	`0`
`PropNode2794`	`159.70`	`-147.40`	`0.11`	`0`	`0`	`0`
`PropNode2585`	`-20.74`	`-147.40`	`0.01`	`0`	`0`	`0`
`PropNode2576`	`173.09`	`-147.40`	`0.12`	`0`	`0`	`0`
`PropNode2535`	`-240.00`	`112.41`	`0.01`	`0`	`0`	`-90°`
`PropNode2551`	`-20.68`	`150.15`	`0.01`	`0`	`0`	`0`
`PropNode2578`	`70.13`	`-147.40`	`0.01`	`0`	`0`	`0`
`PropNode2596`	`-119.32`	`-147.41`	`0.13`	`0`	`0`	`0`
`PropNode2580`	`78.73`	`-147.40`	`0.11`	`0`	`0`	`0`
`PropNode2542`	`-174.47`	`-150.15`	`0.04`	`0`	`0`	`0`

信号機

Traffic light

US City Block シーンには、15 か所の交差点に 2 台ずつ、30 台の信号機が含まれています。各交差点には信号機グループがあります。シーンをカスタマイズするための車両運動のシミュレーションのための 3D シーンのカスタマイズがある場合、信号機のタイミングを制御できます。

位置

次の表は、信号機の名前と、ワールド座標系における位置を示しています。寸法の単位はメートルです。グループ内で一度に 1 台の信号機のみが緑になることができます。信号機は 10 秒間緑で、3 秒間黄になります。シミュレーション開始時は、グループの最初の信号機が緑になります (SM_TrafficLights1_3、SM_TrafficLights2_3 など)。グループの 2 番目の信号機は赤になります (SM_TrafficLights1_4、SM_TrafficLights2_4 など)。

交差点	Unreal Engine Editor での名前		位置
交差点	信号機グループ	信号機	X	Y	Z	ロール	ピッチ	ヨー
1	`TrafficLightGroup`	`SM_TrafficLights1_3`	`-196.55`	`-100.65`	`0`	`0`	`0`	`90°`
1	`TrafficLightGroup`	`SM_TrafficLights1_4`	`-210.20`	`-113.40`	`0`	`0`	`0`	`0`
2	`TrafficLightGroup2`	`SM_TrafficLights2_3`	`-106.35`	`98.35`	`0`	`0`	`0`	`-90°`
2	`TrafficLightGroup2`	`SM_TrafficLights2_4`	`-120.40`	`-113.50`	`0`	`0`	`0`	`0`
3	`TrafficLightGroup3`	`SM_TrafficLights3_1`	`-13.10`	`-116.20`	`0.2`	`0`	`0`	`90°`
3	`TrafficLightGroup3`	`SM_TrafficLights3_4`	`-30.60`	`-113.80`	`0`	`0`	`0`	`0`
4	`TrafficLightGroup4`	`SM_TrafficLights4_3`	`71.40`	`-100.30`	`0`	`0`	`0`	`-100°`
4	`TrafficLightGroup4`	`SM_TrafficLights4_4`	`64.80`	`-113.0`	`0`	`0`	`0`	`0`
5	`TrafficLightGroup5`	`SM_TrafficLights5_1`	`171.50`	`-115.70`	`0`	`0`	`0`	`90°`
5	`TrafficLightGroup5`	`SM_TrafficLights5_4`	`157.40`	`-113.50`	`0`	`0`	`0`	`0`
6	`TrafficLightGroup6`	`SM_TrafficLights6_2`	`-177.30`	`5.70`	`0`	`0`	`0`	`180°`
6	`TrafficLightGroup6`	`SM_TrafficLights6_3`	`-189.60`	`7.40`	`0`	`0`	`0`	`-90°`
7	`TrafficLightGroup7`	`SM_TrafficLights7_2`	`-105.20`	`5.50`	`0`	`0`	`0`	`180°`
7	`TrafficLightGroup7`	`SM_TrafficLights7_3`	`-117.80`	`7.70`	`0.2`	`0`	`0`	`-90°`
8	`TrafficLightGroup8`	`SM_TrafficLights8_1`	`-13.10`	`-7.60`	`0.1`	`0`	`0`	`90°`
8	`TrafficLightGroup8`	`SM_TrafficLights8_2`	`-10.90`	`5.60`	`0`	`0`	`0`	`180°`
9	`TrafficLightGroup9`	`SM_TrafficLights9_2`	`85.90`	`7.60`	`0.2`	`0`	`0`	`180°`
9	`TrafficLightGroup9`	`SM_TrafficLights9_3`	`70.90`	`9.20`	`0`	`0`	`0`	`-90°`
10	`TrafficLightGroup10`	`SM_TrafficLights10_1`	`172.10`	`-7.70`	`0`	`0`	`0`	`90°`
10	`TrafficLightGroup10`	`SM_TrafficLights10_2`	`173.70`	`7.50`	`0`	`0`	`0`	`180°`
11	`TrafficLightGroup11`	`SM_TrafficLights11_3`	`-189.80`	`118.45`	`0`	`0`	`0`	`-90°`
11	`TrafficLightGroup11`	`SM_TrafficLights11_4`	`-191.05`	`104.55`	`0`	`0`	`0`	`0`
12	`TrafficLightGroup12`	`SM_TrafficLights12_3`	`-117.60`	`117.60`	`0`	`0`	`0`	`-90°`
12	`TrafficLightGroup12`	`SM_TrafficLights12_4`	`-120.50`	`105.40`	`0`	`0`	`0`	`0`
13	`TrafficLightGroup13`	`SM_TrafficLights13_1`	`-12.80`	`102.50`	`0`	`0`	`0`	`90°`
13	`TrafficLightGroup13`	`SM_TrafficLights13_4`	`-30.50`	`105.30`	`0`	`0`	`0`	`0`
14	`TrafficLightGroup14`	`SM_TrafficLights14_3`	`70.90`	`118.70`	`0`	`0`	`0`	`-90°`
14	`TrafficLightGroup14`	`SM_TrafficLights14_4`	`69.30`	`105.30`	`0`	`0`	`0`	`0`
15	`TrafficLightGroup15`	`SM_TrafficLights15_1`	`171.40`	`105.20`	`0`	`0`	`0`	`90°`
15	`TrafficLightGroup15`	`SM_TrafficLights15_4`	`158.40`	`107.20`	`0`	`0`	`0`	`0`

ヒント

Vehicle Dynamics Blockset™ Interface for Unreal Engine Projects サポートパッケージがある場合は、このシーンを変更できます。サポートパッケージに付属の Unreal Engine プロジェクトファイルでは、このシーンに USCityBlock という名前が付けられています。
シーンのカスタマイズの詳細については、車両運動のシミュレーションのための 3D シーンのカスタマイズを参照してください。

バージョン履歴

R2018b で導入

すべて展開する

R2025a: シーンのインストール

US City Block シーンが [シーンビュー] パラメーターリストにない場合は、それをインストールできます。シーンをインストールするには、Simulation 3D Scene Configuration ブロックで [インストール] オプションを使用します。

R2022b: シーンのレンダリングに RoadRunner を使用

R2022b 以降では、Unreal Engine 3D 環境の US City Block シーンのレンダリングに RoadRunner が使用されています。そのため、R2022b よりも前の位置からコーンや駐車車両などのシーンオブジェクトの位置が移動しています。
