Double Lane Change

ダブルレーンチェンジの 3D 環境

説明

Double Lane Change シーンは、コーン、交通標識、およびバレルを含む直線道路の 3D 環境です。コーンは、車両がダブルレーンチェンジ操縦を実行するために設定されています。シーンの作成には RoadRunner が使用されます。

追加のシーンの詳細については、3D Scenes for Simulation in Unreal Engine Environmentを参照してください。

設定

このシーンで運転操縦をシミュレートするには、次を行います。

Simulink^® モデルに Simulation 3D Scene Configuration ブロックを追加します。
このブロックで、[シーンソース] パラメーターを [Default Scenes] に設定します。
有効になった [シーン名] パラメーターを [Double Lane Change] に設定します。

レイアウト

シーンではワールド座標系を使用してオブジェクトの位置を特定します。シーンのアクティブな領域に道路が含まれます。

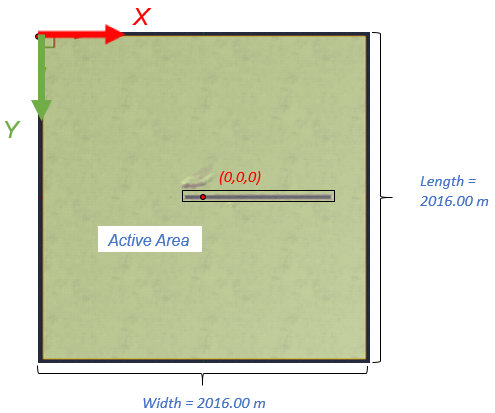

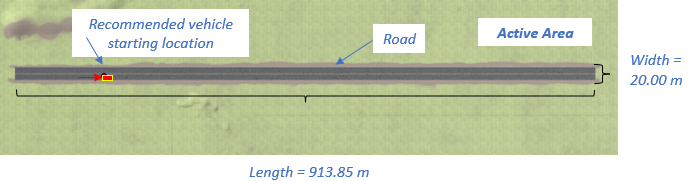

全体	アクティブな領域

シーンの寸法

次の表に、ワールド座標系におけるシーンの領域のコーナー位置を示します。寸法の単位はメートルです。

位置	X	Y	Z
シーン — 左上	`-1008`	`-1008`	`0`
シーン — 右下	`1008`	`1008`	`0`
アクティブな領域 — 左下	`-800`	`8.35`	`0`

推奨される開始位置

次の表に、ワールド座標系における車両の推奨される開始位置を示します。寸法の単位はメートルと度です。

推奨される開始位置
`0`	`5.7`	`0`	`0`	`0`	`0`

推奨される開始位置

(m)

ロール

(度)

ピッチ

(度)

ヨー

(度)

0

5.7

0

車線の寸法

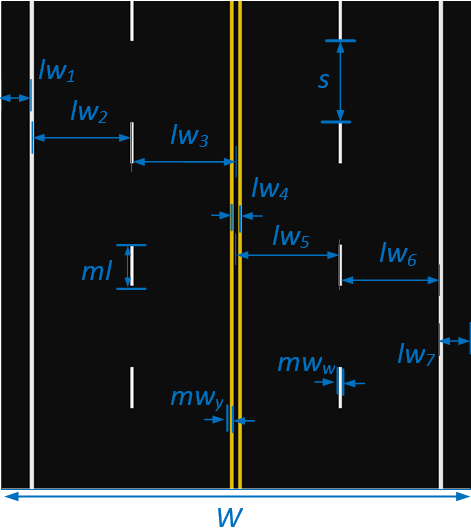

次の図と表に、車線の寸法 (メートル) を示します。

Lane dimensions

変数	寸法 (m)
lw₁	`0.625`
lw₂	`3.85`
lw₃	`3.85`
lw₄	`0.34`
lw₅	`3.85`
lw₆	`3.85`
lw₇	`0.625`
ml	`1.5`
s	`4.5`
mw_w	`0.125`
mw_y	`0.125`
W	`16.70`

ワールド座標系

3D 可視化環境では、座標軸が慣性基準座標系で固定されたワールド座標系を使用します。

Inertial reference frame with X, Y, Z, Yaw, Pitch, and Roll labeled

軸	説明
X	車両の前進方向ロール — "X" 軸を中心とした右手系の回転
Y	車両の右方向、地面に平行ピッチ — "Y" 軸を中心とした右手系の回転
Z	上方向ヨー — "Z" 軸を中心とした左手系の回転

軸

説明

車両の前進方向

ロール — "X" 軸を中心とした右手系の回転

車両の右方向、地面に平行

ピッチ — "Y" 軸を中心とした右手系の回転

上方向

ヨー — "Z" 軸を中心とした左手系の回転

オブジェクト

交通標識

Stop sign

位置

次の表は、オブジェクトの名前と、ワールド座標系における位置を示しています。寸法の単位はメートルです。

オブジェクト	Unreal^® Editor での名前	位置
交通標識	`Sign_R1-1_0Node`	`248.80`	`-10.00`	`0`	`0`	`0`	`0`
`Sign_R1-1_0Node75`	`248.80`	`10.00`	`0`

オブジェクト

Unreal^® Editor での名前

位置

(m)

ロール

(度)

ピッチ

(度)

ヨー

(度)

交通標識

Sign_R1-1_0Node

248.80

-10.00

0

Sign_R1-1_0Node75

248.80

10.00

0

信号機

Green traffic light

Unreal Editor の Double Lane Change シーンには、信号名 TrafficLight1 をもつ Sim3DGetInteger アクターがあります。それを Simulation 3D Message Set ブロックとともに使用して、信号機の色を制御できます。

位置

次の表は、オブジェクトの名前と、ワールド座標系における位置を示しています。寸法の単位はメートルです。

オブジェクト	Unreal Editor での名前	位置
信号機	`SM_TrafficLightsSideOnly`	`5.43`	`9.00`	`0`	`0`	`0`	`180.00°`

オブジェクト

Unreal Editor での名前

位置

(m)

ロール

(度)

ピッチ

(度)

ヨー

(度)

信号機

SM_TrafficLightsSideOnly

5.43

9.00

0

180.00°

バレル

Traffic barrel

位置

次の表は、オブジェクトの名前と、ワールド座標系における位置を示しています。寸法の単位はメートルです。

オブジェクト	Unreal Editor での名前	位置
オブジェクト	Unreal Editor での名前	X (m)	Y (m)	Z (m)	ロール (度)	ピッチ (度)	ヨー (度)
バレル	`Drum01Node`	`252.70`	`7.50`	`0`	`0`	`0`	`180.00°`
	`Drum01Node67`	`252.70`	`5.35`	`0`	`0`	`0`	`0`
	`Drum01Node68`	`252.70`	`3.20`	`0`	`0`	`0`	`0`
	`Drum01Node69`	`252.70`	`-1.05`	`0`	`0`	`0`	`0`
	`Drum01Node70`	`252.70`	`-1.1`	`0`	`0`	`0`	`0`
	`Drum01Node71`	`252.70`	`-3.25`	`0`	`0`	`0`	`0`
	`Drum01Node72`	`252.70`	`-5.40`	`0`	`0`	`0`	`0`
	`Drum01Node73`	`252.70`	`-7.55`	`0`	`0`	`0`	`0`

ヒント

Vehicle Dynamics Blockset™ Interface for Unreal Engine^® Projects サポートパッケージがある場合は、このシーンを変更できます。サポートパッケージに付属の Unreal Engine プロジェクトファイルでは、このシーンに DblLnChng という名前が付けられています。
シーンのカスタマイズの詳細については、車両運動のシミュレーションのための 3D シーンのカスタマイズを参照してください。

バージョン履歴

R2018b で導入

すべて展開する

R2022b: シーンのレンダリングに RoadRunner を使用

R2022b 以降では、Unreal Engine 3D 環境の Double Lane Change シーンのレンダリングに RoadRunner が使用されています。そのため、R2022b よりも前の位置からコーンや駐車車両などのシーンオブジェクトの位置が移動しています。
