ClassificationKNN Predict
ライブラリ:
Statistics and Machine Learning Toolbox /
Classification
説明
ClassificationKNN Predict ブロックは、マルチクラス分類について、最近傍分類オブジェクト (ClassificationKNN) を使用して観測値を分類します。
オブジェクトを含むワークスペース変数の名前を指定することにより、学習済みの分類オブジェクトをブロックにインポートします。入力端子 x では観測値 (予測子データ) を受信し、出力端子 label では観測値の予測クラス ラベルを返します。オプションの出力端子 score は予測クラス スコアまたは事後確率を返します。オプションの出力端子 cost は予測分類コストを返します。
例

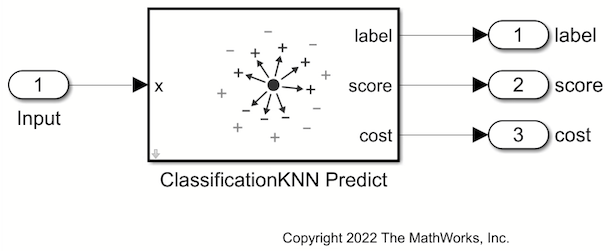

ClassificationKNN Predict ブロックの使用によるクラス ラベルの予測
最近傍分類モデルの学習を行い、 ClassificationKNN Predict ブロックをラベル予測に使用する。
端子
入力
出力
パラメーター
メイン
データ型
固定小数点が使用可能なパラメーターlabel 出力のデータ型を指定します。型は継承するか、列挙データ型として指定するか、Simulink.NumericType のようにデータ型オブジェクトとして表現できます。
サポートされるデータ型は、[学習済み機械学習モデルを選択] で指定されたモデルで使用されるラベルによって異なります。
モデルで数値ラベルまたは logical ラベルが使用される場合、サポートされるデータ型は [
Inherit: Inherit via back propagation] (既定)、double、single、half、int8、uint8、int16、uint16、int32、uint32、int64、uint64、boolean、固定小数点およびデータ型オブジェクトです。モデルで非数値ラベルが使用される場合、サポートされるデータ型は [
Inherit: auto] (既定)、Enum: <class name>およびデータ型オブジェクトです。
継承オプションを選択すると、ソフトウェアは以下のように動作します。
Inherit: Inherit via back propagation(数値ラベルと logical ラベルの場合の既定値) — Simulink® は、データ型の伝播時にブロックの [ラベルのデータ型] を自動的に決定します (データ型の伝播 (Simulink)を参照)。この場合、ブロックは下流ブロックまたは信号オブジェクトのデータ型を使用します。Inherit: auto(非数値ラベルの場合の既定値) — ブロックは自動定義された列挙データ型変数を使用します。たとえば、[学習済み機械学習モデルを選択] で指定されたワークスペース変数名がmyMdlで、クラス ラベルがclass 1およびclass 2であるとします。この場合、対応する label の値はmyMdl_enumLabels.class_1およびmyMdl_enumLabels.class_2になります。ブロックは、関数matlab.lang.makeValidNameを使用して、クラス ラベルを有効な MATLAB 識別子に変換します。
データ型の詳細については、信号のデータ型の制御 (Simulink)を参照してください。
[データ型アシスタントを表示] ボタン
をクリックすると、[データ型アシスタント] が表示されます。これは、データ型の属性を設定する際に役立ちます。詳細は、データ型アシスタントを利用したデータ型の指定 (Simulink)を参照してください。
プログラムでの使用
ブロック パラメーター: LabelDataTypeStr |
| 型: 文字ベクトル |
値: "Inherit: Inherit via back propagation" | "Inherit: auto" | "double" | "single" | "half" | "int8" | "uint8" | "int16" | "uint16" | "int32" | "uint32" | "int64" | "uint64" | "boolean" | "fixdt(1,16,0)" | "fixdt(1,16,2^0,0)" | "Enum: <class name>" | "<data type expression>" |
既定の設定: "Inherit: Inherit via back propagation" (数値ラベルと logical ラベルの場合) | "Inherit: auto" (非数値ラベルの場合) |
score 出力のデータ型を指定します。データ型は継承するか、直接指定するか、Simulink.NumericType のようにデータ型オブジェクトとして表現することができます。
[Inherit: auto] を選択すると、ブロックはデータ型を継承するルールを使用します。
データ型の詳細については、信号のデータ型の制御 (Simulink)を参照してください。
[データ型アシスタントを表示] ボタン をクリックすると、[データ型アシスタント] が表示されます。これは、データ型の属性を設定する際に役立ちます。詳細は、データ型アシスタントを利用したデータ型の指定 (Simulink)を参照してください。
プログラムでの使用
ブロック パラメーター: ScoreDataTypeStr |
| 型: 文字ベクトル |
値: "Inherit: auto" | "double" | "single" | "half" | "int8" | "uint8" | "int16" | "uint16" | "int32" | "uint32" | "int64" | "uint64" | "boolean" | "fixdt(1,16,0)" | "fixdt(1,16,2^0,0)" | "<data type expression>" |
既定の設定: "Inherit: auto" |
内部の未変換スコアのデータ型を指定します。データ型は継承するか、直接指定するか、Simulink.NumericType のようにデータ型オブジェクトとして表現することができます。
[Inherit: auto] を選択すると、ブロックはデータ型を継承するルールを使用します。
データ型の詳細については、信号のデータ型の制御 (Simulink)を参照してください。
[データ型アシスタントを表示] ボタン をクリックすると、[データ型アシスタント] が表示されます。これは、データ型の属性を設定する際に役立ちます。詳細は、データ型アシスタントを利用したデータ型の指定 (Simulink)を参照してください。
依存関係
このパラメーターを指定できるのは、[学習済み機械学習モデルを選択] で指定されたモデルで "none" (既定の設定で、"identity" と同じ) 以外のスコア変換が使用される場合だけです。
モデルでスコア変換が使用されない (
"none"または"identity") 場合は、[スコアのデータ型] を使用してスコアのデータ型を指定できます。モデルで
"none"または"identity"以外のスコア変換が使用される場合は、このパラメーターを使用して未変換の生スコアのデータ型を指定できます。変換されたスコアのデータ型を指定するには、[スコアのデータ型] を使用します。
スコア変換オプションを変更するには、学習時に名前と値の引数 ScoreTransform を指定するか、学習後に ScoreTransform プロパティを変更します。
プログラムでの使用
ブロック パラメーター: RawScoreDataTypeStr |
| 型: 文字ベクトル |
値: "Inherit: auto" | "double" | "single" | "half" | "int8" | "uint8" | "int16" | "uint16" | "int32" | "uint32" | "int64" | "uint64" | "boolean" | "fixdt(1,16,0)" | "fixdt(1,16,2^0,0)" | "<data type expression>" |
既定の設定: "Inherit: auto" |
Estimated cost data type — コスト出力のデータ型
Inherit: auto (既定値) | double | single | half | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | boolean | fixdt(1,16,0) | fixdt(1,16,2^0,0) | <データ型式>
cost 出力のデータ型を指定します。データ型は継承するか、直接指定するか、Simulink.NumericType のようにデータ型オブジェクトとして表現することができます。
[Inherit: auto] を選択すると、ブロックはデータ型を継承するルールを使用します。
データ型の詳細については、信号のデータ型の制御 (Simulink)を参照してください。
[データ型アシスタントを表示] ボタン をクリックすると、[データ型アシスタント] が表示されます。これは、データ型の属性を設定する際に役立ちます。詳細は、データ型アシスタントを利用したデータ型の指定 (Simulink)を参照してください。
プログラムでの使用
ブロック パラメーター: CostDataTypeStr |
| 型: 文字ベクトル |
値: "Inherit: auto" | "double" | "single" | "half" | "int8" | "uint8" | "int16" | "uint16" | "int32" | "uint32" | "int64" | "uint64" | "boolean" | "fixdt(1,16,0)" | "fixdt(1,16,2^0,0)" | "<data type expression>" |
既定の設定: "Inherit: auto" |
推定コストのデータ型、最小値 — 範囲チェックのコスト出力の最小値
[] (既定値) | スカラー
Simulink がチェックする cost 出力範囲の下限値を指定します。
Simulink は以下を実行するために最小値を使用します。
一部のブロックを対象としたパラメーター範囲のチェック (ブロック パラメーターの最小値と最大値の指定 (Simulink)を参照)。
シミュレーション範囲のチェック (信号範囲の指定 (Simulink)およびシミュレーション範囲のチェックの有効化 (Simulink)を参照)。
モデルから生成するコードの最適化。この最適化により、アルゴリズム コードが削除され、ソフトウェアインザループ (SIL) モードやエクスターナル モードなど、一部のシミュレーション モードの結果に影響を与える可能性があります。詳細は、Optimize using the specified minimum and maximum values (Embedded Coder)を参照してください。
メモ
[推定コストのデータ型、最小値] パラメーターが、cost の実際の信号を飽和させたり、クリップしたりすることはありません。これを行うには、代わりに Saturation (Simulink) ブロックを使用してください。
プログラムでの使用
ブロック パラメーター: CostOutMin |
| 型: 文字ベクトル |
値: "[]" | スカラー |
既定の設定: "[]" |
推定コストのデータ型、最大値 — 範囲チェックのコスト出力の最大値
[] (既定値) | スカラー
Simulink がチェックする cost 出力範囲の上限値を指定します。
Simulink は以下を実行するために最大値を使用します。
一部のブロックを対象としたパラメーター範囲のチェック (ブロック パラメーターの最小値と最大値の指定 (Simulink)を参照)。
シミュレーション範囲のチェック (信号範囲の指定 (Simulink)およびシミュレーション範囲のチェックの有効化 (Simulink)を参照)。
モデルから生成するコードの最適化。この最適化により、アルゴリズム コードが削除され、SIL やエクスターナル モードなど、一部のシミュレーション モードの結果に影響を与える可能性があります。詳細は、Optimize using the specified minimum and maximum values (Embedded Coder)を参照してください。
メモ
[推定コストのデータ型、最大値] パラメーターが、cost の実際の信号を飽和させたり、クリップしたりすることはありません。これを行うには、代わりに Saturation (Simulink) ブロックを使用してください。
プログラムでの使用
ブロック パラメーター: CostOutMax |
| 型: 文字ベクトル |
値: "[]" | スカラー |
既定の設定: "[]" |
Distance data type — 距離計量のデータ型
Inherit: auto (既定値) | double | single | half | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | boolean | fixdt(1,16,0) | fixdt(1,16,2^0,0) | <データ型式>
距離計量のデータ型を指定します。データ型は継承するか、直接指定するか、Simulink.NumericType のようにデータ型オブジェクトとして表現することができます。
[Inherit: auto] を選択すると、ブロックはデータ型を継承するルールを使用します。
データ型の詳細については、信号のデータ型の制御 (Simulink)を参照してください。
[データ型アシスタントを表示] ボタン をクリックすると、[データ型アシスタント] が表示されます。これは、データ型の属性を設定する際に役立ちます。詳細は、データ型アシスタントを利用したデータ型の指定 (Simulink)を参照してください。
ヒント
[距離のデータ型] パラメーターは、最近傍探索法の距離計量のデータ型を指定します。詳細については、関数 fitcknn の名前と値の引数 Distance を参照してください。
プログラムでの使用
ブロック パラメーター: DistanceDataTypeStr |
| 型: 文字ベクトル |
値: 'Inherit: auto' | 'double' | 'single' | 'half' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | '<data type expression>' |
既定の設定: 'Inherit: auto' |
距離のデータ型、最小値 — 距離計量の最小値
[] (既定値) | スカラー
Simulink がチェックする距離計量の内部変数範囲の下限値を指定します。
Simulink は以下を実行するために最小値を使用します。
一部のブロックを対象としたパラメーター範囲のチェック (ブロック パラメーターの最小値と最大値の指定 (Simulink)を参照)。
シミュレーション範囲のチェック (信号範囲の指定 (Simulink)およびシミュレーション範囲のチェックの有効化 (Simulink)を参照)。
モデルから生成するコードの最適化。この最適化により、アルゴリズム コードが削除され、ソフトウェアインザループ (SIL) モードやエクスターナル モードなど、一部のシミュレーション モードの結果に影響を与える可能性があります。詳細は、Optimize using the specified minimum and maximum values (Embedded Coder)を参照してください。
メモ
[距離のデータ型、最小値] パラメーターが、距離計量の実際の信号を飽和させたり、クリップしたりすることはありません。
プログラムでの使用
ブロック パラメーター: DistanceOutMin |
| 型: 文字ベクトル |
値: '[]' | スカラー |
既定の設定: '[]' |
距離のデータ型、最大値 — 距離計量の最大値
[] (既定値) | スカラー
Simulink がチェックする距離計量の内部変数範囲の上限値を指定します。
Simulink は以下を実行するために最大値を使用します。
一部のブロックを対象としたパラメーター範囲のチェック (ブロック パラメーターの最小値と最大値の指定 (Simulink)を参照)。
シミュレーション範囲のチェック (信号範囲の指定 (Simulink)およびシミュレーション範囲のチェックの有効化 (Simulink)を参照)。
モデルから生成するコードの最適化。この最適化により、アルゴリズム コードが削除され、SIL やエクスターナル モードなど、一部のシミュレーション モードの結果に影響を与える可能性があります。詳細は、Optimize using the specified minimum and maximum values (Embedded Coder)を参照してください。
メモ
[距離のデータ型、最小値] パラメーターが、距離計量の実際の信号を飽和させたり、クリップしたりすることはありません。
プログラムでの使用
ブロック パラメーター: DistanceOutMax |
| 型: 文字ベクトル |
値: '[]' | スカラー |
既定の設定: '[]' |
ブロックの特性
データ型 |
|
直達 |
|
多次元信号 |
|
可変サイズの信号 |
|
ゼロクロッシング検出 |
|
代替機能
MATLAB Function ブロックを最近傍分類オブジェクト (ClassificationKNN) のオブジェクト関数 predict と共に使用できます。たとえば、MATLAB Function ブロックの使用によるクラス ラベルの予測を参照してください。
Statistics and Machine Learning Toolbox™ ライブラリ内の ClassificationKNN Predict ブロックを使用するかどうか、または MATLAB Function ブロックを関数 predict と共に使用するかどうかを判断する際には、以下を考慮してください。
Statistics and Machine Learning Toolbox ライブラリ ブロックを使用する場合、固定小数点ツール (Fixed-Point Designer)を使用して浮動小数点モデルを固定小数点に変換できます。
MATLAB Function ブロックを関数
predictと共に使用する場合は、可変サイズの配列に対するサポートを有効にしなければなりません。MATLAB Function ブロックを使用する場合、予測の前処理や後処理のために、同じ MATLAB Function ブロック内で MATLAB 関数を使用することができます。
拡張機能
バージョン履歴
R2022b で導入
