Simulink® を使用して、幅広い動的システムをモデル化してシミュレーションできます。モデル例では、単純なものから複雑なものまで、さまざまな一般分野への適用について説明しています。
この例では、Simulink® を使用した跳ねるボールのモデル化に対する 2 種類の異なるアプローチの使用方法を示します。
この例では、Simulink® を使用して油圧シリンダーをモデル化する方法を示します。これらのコンセプトは、油圧動作をモデル化する必要のあるさまざまな用途に適用可能です。同じ基本コンポーネントを使用する 2 つの関連する例、4 つのシリンダーのモデルおよび荷重制約をもつ 2 つのシリンダーのモデルを参照してください。
この例では、Simulink® を使用して家の熱モデルを作成する方法を示します。このシステムでは、屋外環境、家の熱特性、および家の暖房システムがモデル化されます。
この例では、タイプ S 熱電対の非線形関係を近似する方法を示します。
この例では、組み込みシステムと、任意の波形生成機器におけるデジタル波形合成アプリケーションで使用する、正弦波データ テーブルの設計と評価に必要な主要手順のいくつかを示します。
この例では、Simulink® でのゼロクロッシングが機能する方法を示します。このモデルでは、3 つのシフトした正弦波が Absolute Value ブロックと Saturation ブロックに与えられます。ちょうど t = 5 で、Switch ブロックの出力は Absolute Value ブロックから Saturation ブロックに変わります。Simulink では、Switch ブロックの出力が変わる厳密なタイミングがゼロクロッシングによって自動的に検出され、ソルバーは、イベントが起こる厳密な時間に進みます。このことは、スコープで出力を調べるとわかります。
このモデルは、有名な論文 "Galactic Bridges and Tails" (Toomre & Toomre 1972) に影響を受けて作られました。この論文では、円盤型の銀河に渦巻腕ができる過程が説明されていました。2 つの円盤型の銀河は本来遠く離れていました。しかし、衝突しそうなほど互いに接近しました。銀河が互いに接近すると、相互重力がはたらいて渦巻腕が形成されます。
この例では、Flip-Flop ブロック (Simulink® Extras Library 内) を使用して 4 を法とするカウンターを実装する方法を示します。4 を法とするカウンターの出力が使用され、4 クロック パルスごとに半分のクロック サイクル幅のパルスが生成されます。実質的には、4 を法とするカウンターで両方の出力が 1 に等しくなると、常にパルスが生成されます。
このモデルは、カウンター回路を使用して、同じ制御信号に対する Enabled Subsystem と Triggered Subsystem との対比を示しています。シミュレーションの実行後、スコープに 3 つのプロットが表示されます。
この例では、Simulink® で摩擦をモデル化する 1 つの方法を示します。このモデルの 2 つの積分器でシステムの速度および位置が計算され、その結果が摩擦モデルに適用されて摩擦力が計算されます。
この例では、状態イベントの取り扱い方法を示します。シミュレーションを実行し、状態 x1 を X 軸、状態 x2 を Y 軸にとる位相面図を確認します。
この例では、Stateflow® を使用してボイラーのバンバン温度制御システムをモデル化する方法を示します。ボイラーのダイナミクスが Simulink® でモデル化されます。
この例では、倒立振子をモデル化する方法を示します。このアニメーションは、MATLAB® Handle Graphics® を使用して作成されています。Animation ブロックは、マスク S-Function です。詳細は、コンテキスト メニューを使用して Animation ブロックのマスク内を調べ、編集するには S-Function を開いてください。

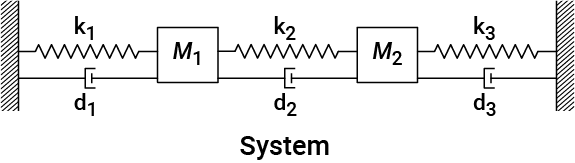

この例では、強制関数が定期的に変化する二重バネ-マス-ダンパー システムをモデル化する方法を示します。この例に関連付けられているアニメーション関数により、Figure ウィンドウが自動的に開いて表示されます。このシステムでは、唯一のセンサーが左側の質量に取り付けられており、アクチュエータも左側の質量に取り付けられています。状態の推定と LQR 制御が使用されます。
この例では、水槽内の液体のダイナミクスをモデル化する方法を示します。関連のアニメーションでは、ユーザー定義の水槽パラメーターに基づき、水量変化がグラフィカルに表示されます。水槽はシミュレーションの開始時点で空になりますが、シミュレーションの途中でも再び空になります。シミュレーションを停止すると、液体の高さと 2 つのバルブの状態を示すプロットが生成されます。
この例では、Simulink® を使用して可変伝達遅延の現象をモデル化する方法について、2 つの事例を示します。
この例では、フーコーの振子のモデル化方法を示します。フーコーの振子は、フランスの物理学者レオン・フーコーが考えたものです。その目的は、地球の自転を証明することでした。地球は自転しているため、フーコーの振子の振動面は終日回転します。振動面が 1 周するのにかかる時間間隔 T は、地理緯度によって異なります。

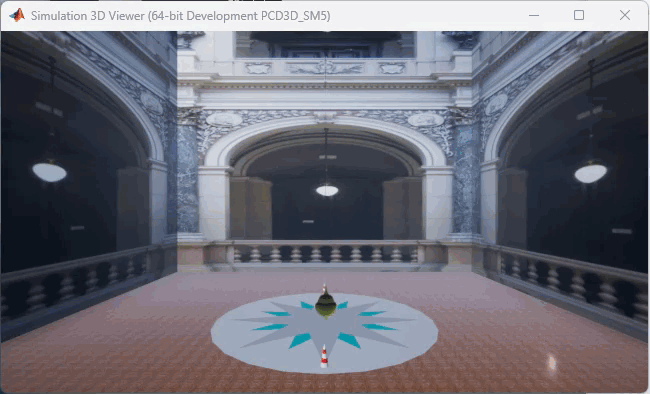

この例では、フーコーの振子問題の微分方程式を解く方法を示し、振子の振り玉の運動を VRML 画面に表示します。振子の位置を変更するには、モデルの Latitude / Longitude 定数値およびその他のパラメーター (g、Omega、L、初期条件) を MATLAB® ワークスペースで変更します。
この例では、フーコーの振子モデルの可変ステップ ソルバーの動作を示します。Simulink® ソルバー ode45、ode15s、ode23 および ode23t がテスト ケースとして使用されます。スティッフな微分方程式が、この問題を解くために使用されます。方程式のスティッフ性の厳密な定義は存在しません。数値的手法を使用してスティッフな方程式を解く場合、一部の数値的手法は不安定なため、ステップサイズをかなり小さくしなければ、数値的に安定した解を得ることができません。スティッフな問題には、すぐに変化する要素と、ゆっくりと変化する要素が含まれていることがあります。
ode45
ode15s
ode23
ode23t
この例では、Simulink® を使用してソルバーのヤコビ スパース パターンと、ソルバーのヤコビ スパース パターンおよび物理システムのコンポーネント間の依存関係の間のつながりを探索する方法を示します。自由移動ベースに配置された 3 つのメトロノームの同期をモデル化する Simulink モデルが使用されます。
この例では、システムのダイナミクスに基づいて正しいゼロクロッシング位置アルゴリズムを選択する方法を示します。Zeno 動的システム、つまり強力なチャタリングのあるシステムの場合は、[設定] ペインを通じて適応ゼロクロッシング検出アルゴリズムを選択できます。
この例では、Simulink® を使用して 4 つの油圧シリンダーをもつモデルを作成する方法を示します。同じ基本コンポーネントを使用する 2 つの関連する例、1 つのシリンダーのモデルおよび荷重制約をもつ 2 つのシリンダーのモデルを参照してください。
この例では、2 つの油圧アクチュエータを相互に接続する、大きな質量を支える剛体棒をモデル化する方法を示します。ピストンの力が荷重に直接かかるため、バネは使用されません。これらの力は重力と釣り合うため、線形変位と回転変位の両方が発生します。
可変速コンベヤー ベルトで伝達遅延をモデル化する
