正確なゼロクロッシング検出

この例では、Simulink® でのゼロクロッシング検出の仕組みを示します。Simulink では、ゼロクロッシング検出を使用して、ソルバーのタイム ステップを下げることなく、急激なモデルの変化や不連続点を正確にシミュレートします。詳細については、ゼロクロッシング検出を参照してください。

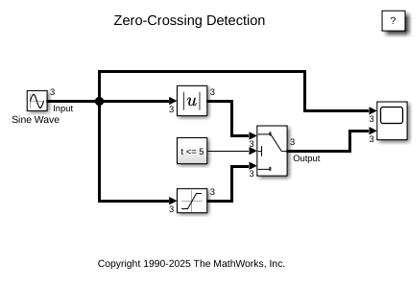

このモデルでは、Abs ブロックと Saturation ブロックへの入力は正弦波です。ちょうど t = 5 で、Switch ブロックの出力が Abs ブロックの出力から Saturation ブロックの出力に変わります。

Abs、Saturation、および Switch ブロックの [ゼロクロッシング検出を有効にする] パラメーターが選択されているため、Switch ブロックの出力が変わる厳密なタイミングを Simulink で検出できます。ソルバーは切り替えが起こる厳密な時間に進みます。
