Scrambler

入力信号のスクランブル

  • ライブラリ:
  • Communications Toolbox / Sequence Operations

  • Scrambler block

説明

Scrambler ブロックは、スカラーまたは列ベクトル入力信号にスクランブルを適用します。

スクランブリングの目的は、送信信号内の連続する 0 と 1 の長さを減らすことです。長い 0 と 1 のシーケンスによって、送信同期の問題が発生する可能性があります。以下の図は、スクランブラーの操作を示しています。すべての加算器が N を法とする加算を行います。ここで N は Calculation base, Calculation baseCalculation baseCalculation base パラメーターによって指定される値です。

タイム ステップごとに、入力により、レジスタの内容が順にシフトします。Scramble polynomial, Scramble polynomialScramble polynomialScramble polynomial パラメーターを使用して、スクランブラー内の各スイッチのオン/オフ状態を指定します。

反復可能な初期スクランブラーの条件を実現するため、以下の入力端子のいずれかを使用できます。

このブロックは、シミュレーション中に長さが変化する入力シーケンスを受け入れることができます。長さがさまざまであるシーケンスの詳細は、可変サイズの信号の基礎 (Simulink)を参照してください。

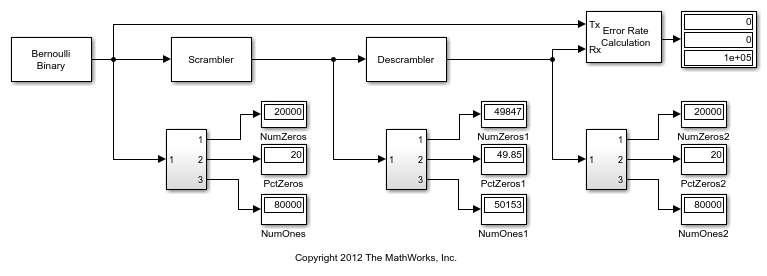

端子

入力

すべて展開する

入力信号。NS 行 1 列のベクトルとして指定します。NS は、入力信号中のサンプルの数を示します。入力値は、0 から Calculation base, Calculation baseCalculation baseCalculation base1 の整数でなければなりません。

データ型: double

スクランブラーをリセットします。スカラーとして指定します。非ゼロの入力が端子にかけられたときにスクランブラーがリセットされます。

依存関係

この端子を有効にするには、Initial states source, Initial states sourceInitial states sourceInitial states source[Dialog Parameter] に設定し、Reset on nonzero input via port, Reset on nonzero input via portReset on nonzero input via portReset on nonzero input via port を選択します。

シミュレーションが開始するときのスクランブラーのレジスタの初期状態。非負の整数ベクトルで指定します。[ISt] の長さは、Scramble polynomial, Scramble polynomialScramble polynomialScramble polynomial パラメーターの次数と同じでなければなりません。ベクトル要素の値は、0 から Calculation base, Calculation baseCalculation baseCalculation base1 の整数でなければなりません。

依存関係

この端子を有効にするには、Initial states source, Initial states sourceInitial states sourceInitial states source[Input port] に設定します。

出力

すべて展開する

スクランブルしたデータを出力します。NS 行 1 列のベクトルとして返されます。NS は、入力信号中のサンプルの数と等しくなります。

データ型: double

パラメーター

すべて展開する

剰余演算のスクランブラーで使用される計算ベース。非負の整数で指定します。このブロックの入力と出力は、0 から [Calculation base]1 の整数です。

スクランブラー内の接続を定義する多項式。文字ベクトル、整数ベクトル、またはバイナリ ベクトルとして指定します。[Scramble polynomial] パラメーターは、スクランブラーの各スイッチがオンまたはオフであるかを定義します。多項式を以下のように指定します。

  • '1 + z^-6 + z^-8' などの文字ベクトル。この方法で多項式を指定する詳細については、多項式の文字表現を参照してください。

  • [0 -6 -8] などの整数ベクトル。z-1 の降べきの順でデスクランブラーの係数をリストします。ここで、p(z-1) = 1 + p1z-1 + p2z-2 + ... のようになります。

  • [1 0 0 0 0 0 1 0 1] などのバイナリ ベクトル。1 の係数で多項式に現れる z のべき乗をリストします。この場合は、スクランブル多項式の次数は、バイナリ ベクトルの長さよりも 1 つ少なくなります。

例: '1 + z^-6 + z^-8'[0 -6 -8]、および [1 0 0 0 0 0 1 0 1] は、すべて以下の多項式を表します。

p(z-1) = 1 + z-6 + z-8

シミュレーションが開始するときのスクランブラーのレジスタの初期状態。非負の整数ベクトルで指定します。[Initial states] の長さは、Scramble polynomial, Scramble polynomialScramble polynomialScramble polynomial パラメーターの次数と同じでなければなりません。ベクトル要素の値は、0 から Calculation base, Calculation baseCalculation baseCalculation base1 の整数でなければなりません。

依存関係

このパラメーターは、Initial states source, Initial states sourceInitial states sourceInitial states source[Dialog Parameter] に設定されているときに使用可能です。

入力端子 Rst を使用して Scrambler ブロックをリセットするには、このパラメーターを選択します。

依存関係

このパラメーターは、Initial states source, Initial states sourceInitial states sourceInitial states source[Dialog Parameter] に設定されているときに使用可能です。

ブロックの特性

データ型

Boolean | double | integer

多次元信号

なし

可変サイズの信号

なし

拡張機能

C/C++ コード生成
Simulink® Coder™ を使用して C および C++ コードを生成します。

参考

ブロック

オブジェクト

R2006a より前に導入
