Simulink.sdi.getGridOn

時間プロットのグリッド構成を決定

ページ内をすべて折りたたむ

構文

grid = Simulink.sdi.getGridOn

説明

例

grid = Simulink.sdi.getGridOn は、シミュレーション データ インスペクターの時間プロットのグリッド構成を返します。既定では、シミュレーション データ インスペクターは水平グリッド ラインおよび垂直グリッド ラインを表示します。

例

すべて折りたたむ

ライブ スクリプトを開く

Simulink.sdi.setGridOn を使用して、シミュレーション データ インスペクターの時間プロットのグリッドの外観を構成できます。既定では、シミュレーション データ インスペクターは水平グリッド ラインおよび垂直グリッド ラインを表示します。

この例では、Simulink.sdi.getGridOn を使用して現在のグリッド構成にアクセスする方法を示すことから開始します。後続のセクションは、シミュレーション データ インスペクターの時間プロットグリッドの各構成オプションのコードを表示します。結果を確認するために、この例では Simulink.sdi.CustomSnapshot オブジェクトを使用して関数 SImulink.sdi.snapshot の出力の設定を指定します。

snapSettings = Simulink.sdi.CustomSnapshot;
snapSettings.Width = 300;
snapSettings.Height = 300;

初期グリッド設定を取得

グリッド表示の基本設定を変更する前に、後で基本設定の復元が必要になる場合に備えて、ワークスペースの変数に対する現在の設定を保存できます。

gridInit = Simulink.sdi.getGridOn;

水平グリッド ラインを構成

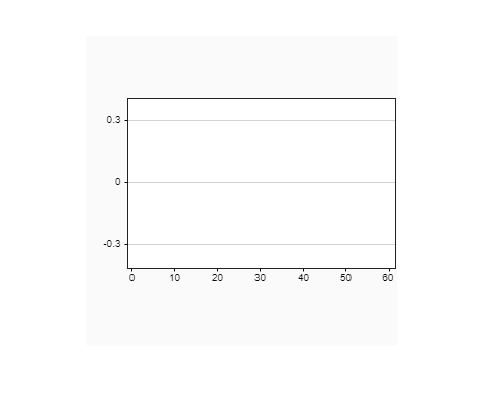

シミュレーション データ インスペクターで水平グリッド ラインのみを表示します。

Simulink.sdi.setGridOn('horizontal')
Simulink.sdi.snapshot('from','custom','settings',snapSettings);

Figure contains an axes object. The axes object contains an object of type image.

垂直グリッド ラインを構成

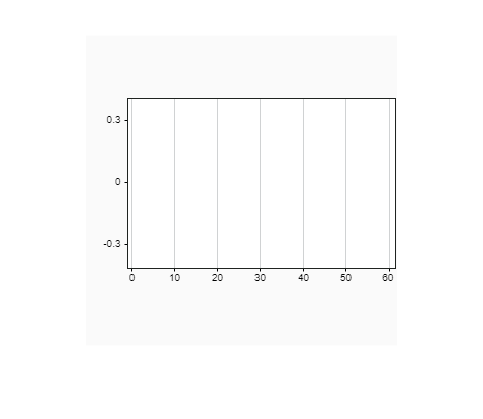

シミュレーション データ インスペクターで垂直グリッド ラインのみを表示します。

Simulink.sdi.setGridOn('vertical')
Simulink.sdi.snapshot('from','custom','settings',snapSettings);

Figure contains an axes object. The axes object contains an object of type image.

グリッド ラインを構成しない

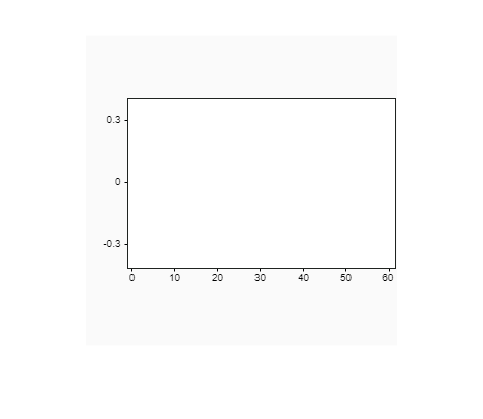

シミュレーション データ インスペクターでグリッド ラインを表示しません。

Simulink.sdi.setGridOn('off')
Simulink.sdi.snapshot('from','custom','settings',snapSettings);

Figure contains an axes object. The axes object contains an object of type image.

水平グリッド ラインおよび垂直グリッド ラインを構成

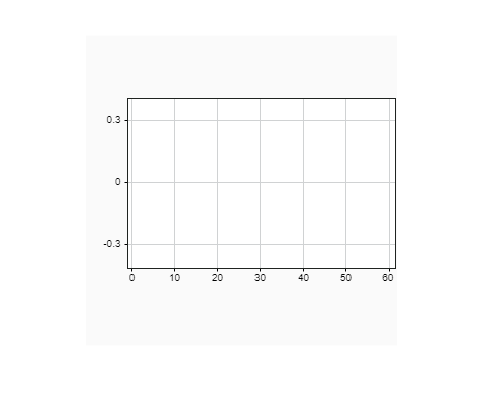

シミュレーション データ インスペクターで水平グリッド ラインおよび垂直グリッド ラインを表示します。

Simulink.sdi.setGridOn('on')
Simulink.sdi.snapshot('from','custom','settings',snapSettings);

Figure contains an axes object. The axes object contains an object of type image.

出力引数

すべて折りたたむ

シミュレーション データ インスペクターの時間プロットのグリッド構成。

  • 'on' — シミュレーション データ インスペクターの時間プロットに水平グリッド ラインおよび垂直グリッド ラインが表示される

  • 'horizontal' — シミュレーション データ インスペクターの時間プロットに水平グリッド ラインのみが表示される

  • 'vertical' — シミュレーション データ インスペクターの時間プロットに垂直グリッド ラインのみが表示される

  • 'off' — シミュレーション データ インスペクターの時間プロットにグリッド ラインは表示されない
