maketform

N 次元空間変換構造体 (TFORM) の作成

2 次元および 3 次元の幾何学的変換の場合、関数 maketform は推奨されません。詳細については、互換性の考慮事項を参照してください。

構文

T = maketform('affine',A)

T = maketform('projective',P)

T = maketform('custom',ndims_in,ndims_out,forward_fcn,inverse_fcn,tdata)

T = maketform('box',tsize,outCornerStart,outCornerEnd)

T = maketform('box',inCorners,outCorners)

T = maketform('composite',T1,T2,...,TL)

T = maketform('composite',[T1,T2,...,TL])

説明

行列からの N 次元のアフィン変換と射影変換の作成

T = maketform('affine',A) は、行列 A として指定された N 次元のアフィン変換に対する空間変換構造体 T を作成します。変換構造体 T は、フォワード変換と逆変換の両方をもっています。

空間変換構造体 (TFORM 構造体) は、関数 tformarray、tformfwd、および tforminv で使用できます。

T = maketform('projective',P) は、行列 P として指定された N 次元射影変換に対する TFORM 構造体を作成します。T には、フォワード変換と逆変換の両方があります。

フォワード関数および逆関数からの変換の作成

T = maketform('custom',ndims_in,ndims_out,forward_fcn,inverse_fcn,tdata) は、ユーザーが設定した関数ハンドルとパラメーターをベースにカスタムの TFORM 構造体 T を作成します。ndims_in と ndims_out は、入力と出力の次元数です。forward_fcn と inverse_fcn は、フォワード関数と逆関数への関数ハンドルです。引数 tdata は任意の MATLAB^® 配列で、通常、カスタム変換のパラメーターを保存するために使われます。T の tdata フィールドを介して、forward_fcn と inverse_fcn にアクセスすることができます。

空間参照の変換の作成

T = maketform('box',tsize,outCornerStart,outCornerEnd) は、頂点の座標 ones(1,N) とサイズ tsize で定義される入力ボックスを、反対側の頂点の outCornerStart と outCornerEnd で定義される出力ボックスにマッピングする N 次元のアフィン TFORM 構造体 T を作成します。'box' TFORM 構造体は、通常、イメージまたは配列の行と列の添字をワールド座標系にレジストレーションするために使用されます。

T = maketform('box',inCorners,outCorners) は、N 次元のアフィン TFORM 構造体 T を作成します。この変換は、対角側の頂点の inCorners(1,:) と inCorners(2,:) で定義される入力ボックスを、反対側の頂点の outCorners(1,:) と outCorners(2,:) で定義される出力ボックスにマッピングします。

合成変換の作成

T = maketform('composite',T1,T2,...,TL) は、コンマ区切りの TFORM 構造体として指定された変換の合成 T1, T2, ..., TL である TFORM 構造体 T を作成します。T のフォワード関数と逆関数は、合成変換 T1, T2, ..., TL のフォワード関数と逆関数の関数成分です。

T = maketform('composite',[T1,T2,...,TL]) は、ベクトルとして指定された変換の合成 T1, T2, ..., TL である TFORM 構造体 T を構築します。T のフォワード関数と逆関数は、合成変換 T1, T2, ..., TL のフォワード関数と逆関数の関数成分です。

例

TFORM の作成およびイメージへの変換の適用

アフィン変換を定義する TFORM 構造体を作成します。

T = maketform('affine',[.5 0 0; .5 2 0; 0 0 1])

T =

  struct with fields:

       ndims_in: 2
      ndims_out: 2
    forward_fcn: @fwd_affine
    inverse_fcn: @inv_affine
          tdata: [1×1 struct]

フォワード変換を適用します。

tformfwd([10 20],T)

ans =

    15    40

イメージをワークスペースに読み取って表示します。

I = imread('cameraman.tif');
imshow(I)

変換をイメージに適用します。

I2 = imtransform(I,T);

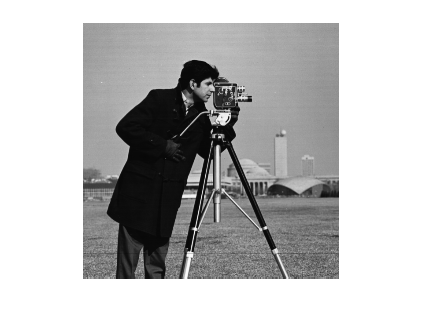

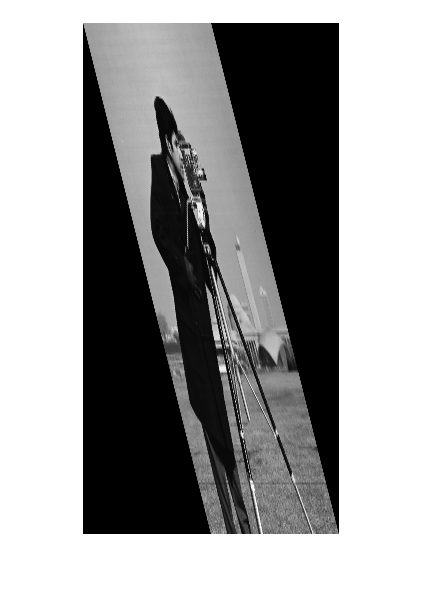

元のイメージと変換後のイメージを表示します。

imshow(I2)

入力引数

A — アフィン変換

(N+1) 行 (N+1) 列の行列 | (N+1) 行 N 列の行列

アフィン変換。(N+1) 行 (N+1) 列の行列または(N+1) 行 N 列の行列として指定します。ここで、N はアフィン変換の次元です。この行列は正則かつ実数の行列でなければなりません。

A が (N+1) 行 (N+1) 列の場合、A の最後の列は [zeros(N,1);1] でなければなりません。それ以外の場合、A は、その最後の列が [zeros(N,1);1] になるように、自動的に拡大されます。行列 A は、tformfwd(U,T) (U は 1 行 N 列のベクトル) が 1 行 N 列のベクトル X を返すようなフォワード変換、すなわち X = U * A(1:N,1:N) + A(N+1,1:N) を定義します。

データ型: double

P — 射影変換

(N+1) 行 (N+1) 列の行列

射影変換。(N+1) 行 (N+1) 列の行列として指定します。ここで、N は射影変換の次元です。この行列は正則かつ実数の行列でなければなりません。P(N+1,N+1) を 0 にすることはできません。

行列 P は、tformfwd(U,T) (U は 1 行 N 列のベクトル) が 1 行 N 列のベクトル X を返すようなフォワード変換、すなわち X = W(1:N)/W(N+1) を定義します。ここで、W = [U 1] * P です。

データ型: double

ndims_in — 入力の次元数

正の整数

入力の次元数。正の整数として指定します。

データ型: double

ndims_out — 出力の次元数

正の整数

出力の次元数。正の整数として指定します。

データ型: double

forward_fcn — フォワード関数

関数ハンドル | []

フォワード関数。構文 X = forward_fcn(U,T) をサポートする関数ハンドルとして指定します。U は numpts 行 ndims_in 列の行列で、その行は変換入力空間の点です。X は numpts 行 ndims_out 列の行列で、その行は変換出力空間の点です。

forward_fcn は空でもかまいません。

データ型: function_handle

inverse_fcn — 逆関数

関数ハンドル

逆関数。構文 U = inverse_fcn(X,T) をサポートする関数ハンドルとして指定します。U は numpts 行 ndims_in 列の行列で、その行は変換入力空間の点です。X は numpts 行 ndims_out 列の行列で、その行は変換出力空間の点です。

inverse_fcn は空でもかまいません。ただし、関数 tformarray と共に TFORM struct T を使用するには、inverse_fcn を定義しなければなりません。

データ型: function_handle

tdata — カスタム変換のパラメーター

配列

カスタム変換のパラメーター。配列として指定します。

データ型: double

tsize — 入力ボックスのサイズ

正の整数の N 要素ベクトル

入力ボックスのサイズ。正の整数の N 要素ベクトルとして指定します。

データ型: double

outCornerStart — 出力空間における開始頂点の座標

N 要素ベクトル

出力空間における開始頂点の座標。N 要素ベクトルとして指定します。tsize(k) が 1 でない限り、outCornerStart(k) と outCornerEnd(k) を同じにすることはできません。1 の場合、k 番目の次元に関するアフィン スケール係数は 1.0 であるとみなされます。

データ型: double

outCornerEnd — 出力空間における反対側の頂点の座標

N 要素ベクトル

出力空間における反対側の頂点の座標。N 要素ベクトルとして指定します。tsize(k) が 1 でない限り、outCornerStart(k) と outCornerEnd(k) を同じにすることはできません。1 の場合、k 番目の次元に関するアフィン スケール係数は 1.0 であるとみなされます。

データ型: double

inCorners — 入力空間における頂点の座標

N 行 2 列の数値行列

入力空間における頂点の座標。N 行 2 列の数値行列として指定します。最初の列はある 1 つの頂点の座標を表し、2 番目の列はその反対側の頂点の座標を表します。outCorners(1,k) と outCorners(2,k) が同じでない限り、inCorners(1,k) と inCorners(2,k) を同じにすることはできません。

データ型: double

outCorners — 出力空間における頂点の座標

N 行 2 列の数値行列

出力空間における頂点の座標。N 行 2 列の数値行列として指定します。最初の列はある 1 つの頂点の座標を表し、2 番目の列はその反対側の頂点の座標を表します。inCorners(1,k) と inCorners(2,k) が同じでない限り、outCorners(1,k) と outCorners(2,k) を同じにすることはできません。

データ型: double

T1,T2,...,TL — 合成変換

TFORM 構造体

合成変換。TFORM 構造体として指定します。

入力 T1, T2, ..., TL は、関数の合成を表す通常の表記法と同じ順序 T = T1 ⚬ T2 ⚬ ... ⚬ TL で並べます。合成は結合的ですが、可換ではありません。これは、T を入力 U に適用するには、TL を最初に、T1 を最後に適用しなければならないことを意味します。よって、たとえば L = 3 である場合、tformfwd(U,T) は tformfwd(tformfwd(tformfwd(U,T3),T2),T1) と同じになります。T1 から TL までの成分は、入力次元と出力次元の数に関して整合性を保っていなければなりません。

T は、すべての合成変換がフォワード変換関数として定義されている場合にのみフォワード変換関数として定義されます。T は、すべての合成変換が逆変換関数として定義されている場合にのみ逆変換関数として定義されます。

データ型: function_handle

出力引数

T — 多次元空間変換

TFORM 構造体

多次元空間変換。TFORM 構造体として返されます。

拡張機能

スレッドベースの環境

MATLAB® の backgroundPool を使用してバックグラウンドでコードを実行するか、Parallel Computing Toolbox™ の ThreadPool を使用してコードを高速化します。

この関数は、スレッドベースの環境を完全にサポートします。詳細については、スレッドベースの環境での MATLAB 関数の実行を参照してください。

バージョン履歴

R2006a より前に導入

R2021b: スレッドベース環境のサポート

maketform は、スレッドベースの環境をサポートするようになりました。

R2018b: 2 次元および 3 次元の幾何学的変換の場合、maketform は非推奨

2 次元および 3 次元の幾何学的変換の場合、関数 maketform は推奨されません。代わりに、次の方法で 2 次元または 3 次元の幾何学的変換を作成してください。

• affinetform2d、rigidtform2d、simtform2d、transltform2d、または projtform2d オブジェクトを使用して、3 行 3 列の行列から 2 次元のアフィン変換または射影変換を定義する。

• affinetform3d、rigidtform3d、simtform3d、または transltform3d オブジェクトを使用して、4 行 4 列の行列から 3 次元のアフィン変換を定義する。

• 関数 fitgeotform2d を使用して、コントロール ポイントのペアから 2 次元のアフィン変換、射影変換、多項式変換、またはその他の非線形変換を定義する。

• geometricTransform2d オブジェクトまたは geometricTransform3d オブジェクトを使用して、点単位のマッピング関数から 2 次元または 3 次元の幾何学的変換を定義する。

2 次元および 3 次元の幾何学的変換オブジェクトの詳細については、2 次元および 3 次元の幾何学的変換プロセスの概要を参照してください。

次の表は、代替コードの使用が推奨される maketform の構文の例を示しています。

非推奨の使用方法	推奨される代替案
3 行 3 列の行列 A から 2 次元アフィン変換を作成します。 A = [0.5 0 0; 0.5 2 0; 0 0 1]; T = maketform('affine',A);	affinetform2d オブジェクトを作成します。 A = [0.5 0 0; 0.5 2 0; 0 0 1]; T = affinetform2d(A);
U の各行を X の対応する行にマッピングする 2 次元アフィン変換を作成します。引数 U と X は、三角形の頂点を 3 行 2 列の行列として定義します。 U = [21.6 64.2; 71.1 70.3; 28.7 48.3]; X = [10.7 30.6; 40.5 50.6; 20.6 10.7]; T = maketform("affine",U,X);	関数 fitgeotform2d を使用して affinetform2d オブジェクトを作成します。 U = [21.6 64.2; 71.1 70.3; 28.7 48.3]; X = [10.7 30.6; 40.5 50.6; 20.6 10.7]; T = fitgeotform2d(U,X,"affine");
U の各行を X の対応する行にマッピングする 2 次元射影変換を作成します。引数 U と X は、四角形の頂点を 4 行 2 列の行列として定義します。 U = [121 94; 319 79; 128 292; 352 281]; X = [165 113; 354 130; 143 285; 354 312]; T = maketform("projective",U,X);	関数 fitgeotform2d を使用して projtform2d オブジェクトを作成します。 U = [121 94; 319 79; 128 292; 352 281]; X = [165 113; 354 130; 143 285; 354 312]; T = fitgeotform2d(U,X,"projective");

参考

tformfwd | tforminv | fliptform | tformarray

トピック

• N 次元空間変換
