light

light オブジェクトの作成

    説明

    light は、現在の座標軸に Light オブジェクトを作成します。

    Light オブジェクト自体を見ることはできませんが、ライトを含む座標軸に存在する patch および surface オブジェクトへの影響は見ることができます。patch および surface オブジェクトを作成する関数には、関数 surfmeshpcolorfill、および fill3 のほか、surface および patch が含まれます。

    light(Name,Value) は、1 つ以上の名前と値の引数を使用して、ライトのプロパティを指定します。たとえば、light("Color","green") を使用して、ライトの色を緑に指定できます。プロパティの一覧については、Light のプロパティ を参照してください。

    light(ax,___) は、現在の座標軸 (gca) ではなく、ax によって指定された座標軸にライトを作成します。最初の入力引数として ax を、その後に前述の構文の任意の入力引数の組み合わせを指定します。

    lt = light(___)Light オブジェクトを返します。ライトの作成後にそのプロパティを変更するには、lt を使用します。プロパティの一覧については、Light のプロパティ を参照してください。

    すべて折りたたむ

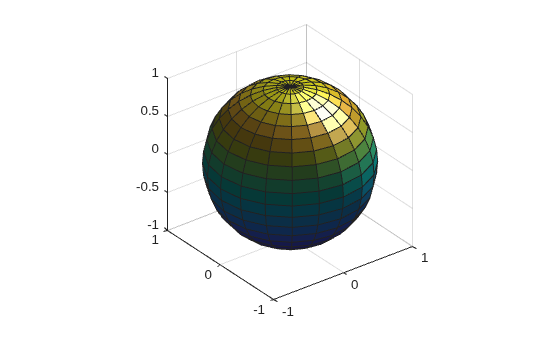

    球面を作成し、Light オブジェクトを使用してライトを照射します。

    sphere
    axis equal
    light

    Figure contains an axes object. The axes object contains an object of type surface.

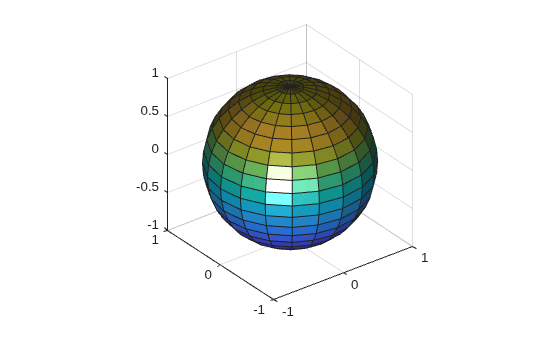

    球面を作成し、ローカル光源を使用して "x" 軸および "y" 軸の負の隅からその球面に向けて真っ直ぐにライトを照射します。

    sphere
    axis equal

    light("Style","local","Position",[-10 -10 0]);

    Figure contains an axes object. The axes object contains an object of type surface.

    R2019b 以降

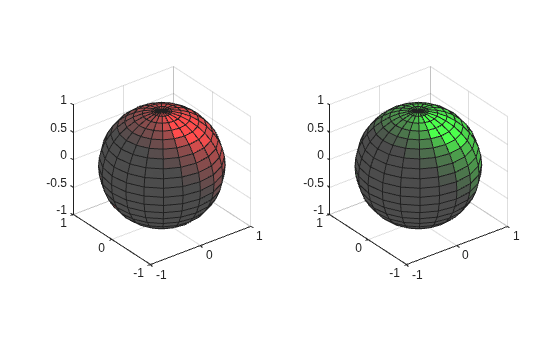

    関数 tiledlayout および関数 nexttile を使用して、プロットをタイル表示できます。関数 tiledlayout を呼び出して、1 行 2 列のタイル表示チャート レイアウトを作成します。関数 nexttile を呼び出して、axes オブジェクト ax1 および ax2 を作成します。各 axes オブジェクトを sphere および light の最初の引数として指定することで、球面と対応するライトを各プロットに作成します。

    左の座標軸で、球面を作成し、Color プロパティを指定して赤のライトを照射します。右の座標軸で、球面を作成し、緑のライトを照射します。

    colormap([1 1 1])
    tiledlayout(1,2)

    % Left sphere
    ax1 = nexttile;
    sphere(ax1)
    axis equal
    lt1 = light(ax1);
    lt1.Color = "r";

    % Right sphere
    ax2 = nexttile;
    sphere(ax2)
    axis equal
    lt2 = light(ax2);
    lt2.Color = "g";

    Figure contains 2 axes objects. Axes object 1 contains an object of type surface. Axes object 2 contains an object of type surface.

    入力引数

    すべて折りたたむ

    axes オブジェクト。axes オブジェクトを指定しない場合、light は現在の座標軸に Light オブジェクトを作成します。

    名前と値の引数

    引数のオプションのペアを Name1=Value1,...,NameN=ValueN として指定します。ここで Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後になければなりませんが、ペアの順序は重要ではありません。

    例: light(Position=[-1 0 0],Style="local")

    R2021a より前では、コンマを使用してそれぞれの名前と値を区切り、Name を引用符で囲みます。

    例: light("Position",[-1 0 0],"Style","local")

    ライトの色。RGB 3 成分、16 進数カラー コード、色の名前、または省略名として指定されます。既定の RGB 3 成分 [1 1 1] は白に対応します。

    RGB 3 成分および 16 進数カラー コードは、カスタム色を指定するのに役立ちます。

    • RGB 3 成分は、色の赤、緑、青成分の強度を指定する 3 成分の行ベクトルです。強度値は [0,1] の範囲でなければなりません。たとえば [0.4 0.6 0.7] のようになります。

    • 16 進数カラー コードは、ハッシュ記号 (#) で始まり、3 桁または 6 桁の 0 から F までの範囲の 16 進数が続く文字ベクトルまたは string スカラーです。これらの値では大文字小文字は区別されません。したがって、カラー コード '#FF8800''#ff8800''#F80'、および '#f80' は等価です。

    あるいは、名前を使用して一部の一般的な色を指定できます。次の表に、名前の付いた色オプション、等価の RGB 3 成分、および 16 進数カラー コードを示します。

    色名省略名RGB 3 成分16 進数カラー コード外観
    "red""r"[1 0 0]"#FF0000"

    Sample of the color red

    "green""g"[0 1 0]"#00FF00"

    Sample of the color green

    "blue""b"[0 0 1]"#0000FF"

    Sample of the color blue

    "cyan" "c"[0 1 1]"#00FFFF"

    Sample of the color cyan

    "magenta""m"[1 0 1]"#FF00FF"

    Sample of the color magenta

    "yellow""y"[1 1 0]"#FFFF00"

    Sample of the color yellow

    "black""k"[0 0 0]"#000000"

    Sample of the color black

    "white""w"[1 1 1]"#FFFFFF"

    Sample of the color white

    MATLAB® の多くのタイプのプロットで使用されている既定の色の RGB 3 成分および 16 進数カラー コードを次に示します。

    RGB 3 成分16 進数カラー コード外観
    [0 0.4470 0.7410]"#0072BD"

    Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

    [0.8500 0.3250 0.0980]"#D95319"

    Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

    [0.9290 0.6940 0.1250]"#EDB120"

    Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

    [0.4940 0.1840 0.5560]"#7E2F8E"

    Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

    [0.4660 0.6740 0.1880]"#77AC30"

    Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

    [0.3010 0.7450 0.9330]"#4DBEEE"

    Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

    [0.6350 0.0780 0.1840]"#A2142F"

    Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

    例: 'green'

    光源の種類。次の値の 1 つとして指定します。

    • "infinite" — ライトを無限遠に配置します。Position プロパティを使用して、 ライトがどの方向から平行光線を発するかを指定します。

    • "local"Position プロパティによって指定される位置にライトを配置します。ライトは点光源で、設定位置から全方向を照らします。

    光源の位置。[x y z] の書式の3 要素ベクトルとして指定します。座標軸の原点から (x, y, z) 座標までのデータ単位のベクトル要素を定義します。ライトの実際の位置は、Style プロパティの値によって異なります。

    例: [-40 -4 140]

    バージョン履歴

    R2006a より前に導入
