time = linspace(0,20,100);

sine_vals = sin(2*pi/5*time);
sine_ts = timeseries(sine_vals,time);
sine_ts.Name = "Sine, T=5";

cos_vals = cos(2*pi/8*time);
cos_ts = timeseries(cos_vals,time);
cos_ts.Name = "Cosine, T=8";

実行の作成とデータの追加

関数 Simulink.sdi.view を使用して、シミュレーションデータインスペクターを開きます。

Simulink.sdi.view

データをワークスペースからシミュレーションデータインスペクターにインポートするには、関数 Simulink.sdi.Run.create を使用して Simulink.sdi.Run オブジェクトを作成します。Run オブジェクトの Name プロパティと Description プロパティを使用して、実行に関する情報をそのメタデータに追加します。

sinusoidsRun = Simulink.sdi.Run.create;
sinusoidsRun.Name = "Sinusoids";
sinusoidsRun.Description = "Sine and cosine signals with different frequencies";

関数 add を使用して、ワークスペースで作成したデータを空の実行に追加します。

add(sinusoidsRun,"vars",sine_ts,cos_ts);

シミュレーションデータインスペクターでのデータのプロット

関数 getSignalByIndex を使用して、信号データが含まれる Simulink.sdi.Signal オブジェクトにアクセスします。Simulink.sdi.Signal オブジェクトのプロパティを使用して、信号のラインスタイルと色を指定し、シミュレーションデータインスペクターに信号をプロットできます。各信号の LineColor プロパティと LineDashed プロパティを指定します。

sine_sig = getSignalByIndex(sinusoidsRun,1);
sine_sig.LineColor = [0 0 1];
sine_sig.LineDashed = "-.";

cos_sig = sinusoidsRun.getSignalByIndex(2);
cos_sig.LineColor = [1 0 0];
cos_sig.LineDashed = "--";

関数 Simulink.sdi.setSubPlotLayout を使用して、シミュレーションデータインスペクターのプロット領域で 2 行 1 列のサブプロットレイアウトを設定します。次に、関数 plotOnSubplot を使用して、上のサブプロットに正弦信号をプロットし、下のサブプロットに余弦信号をプロットします。

Simulink.sdi.setSubPlotLayout(2,1);

plotOnSubPlot(sine_sig,1,1,true);
plotOnSubPlot(cos_sig,2,1,true);

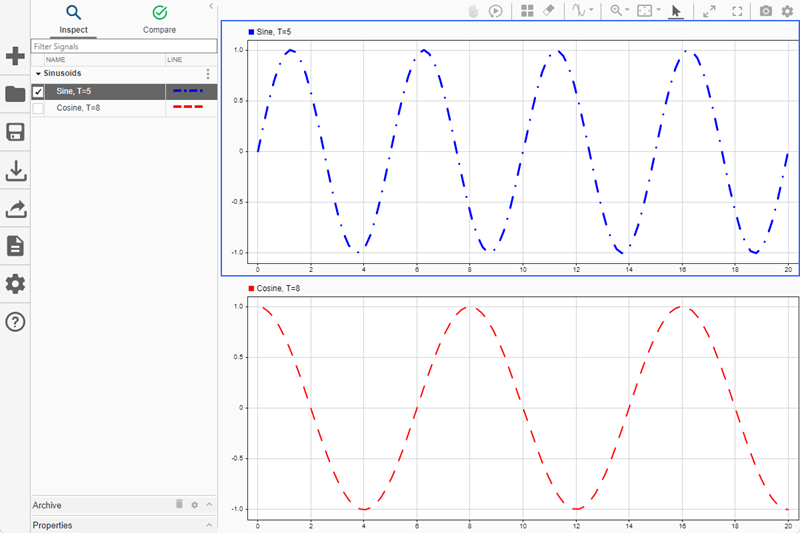

The sine wave and cosine wave signals are plotted in the Simulation Data Inspector. Two subplots align vertically. In the upper subplot, the Sine, T=5 signal is plotted in blue with a dash-dotted line style. In the lower subplot, Cosine, T=8 signal is plotted in red with a dashed line style.

シミュレーションデータインスペクターを閉じてデータを保存

プロットされた信号データの検査が完了したら、シミュレーションデータインスペクターを閉じて、セッションを MLDATX ファイルに保存できます。

Simulink.sdi.close("sinusoids.mldatx")

バージョン履歴

R2013b で導入
