Rotary Switch

ダイヤルでパラメーターの値を切り替えて設定

このページをすべて展開する
  • Rotary Switch block

ライブラリ:
Simulink / Dashboard

説明

Rotary Switch は、シミュレーション中に接続されているブロック パラメーターの値をいくつかの指定された値に変更します。たとえば、Rotary Switch ブロックをモデルの入力信号の振幅または周波数に接続し、シミュレーション中にその特性を変更できます。Rotary Switch ブロックを他の Dashboard ブロックと共に使用して、モデルを制御する対話型のダッシュボードを作成します。

Rotary Switch ブロックをダブルクリックしても、シミュレーション中やブロックが選択されているときは、そのダイアログ ボックスは開きません。ブロックのパラメーターを編集する場合は、[プロパティ インスペクター] を使用するか、ブロックを右クリックして [ブロック パラメーター] ボタン をクリックできます。

Dashboard ブロックの接続

Dashboard ブロックはモデル要素への接続に端子を使用しません。Dashboard ブロックを接続するには、接続モードを使用します。接続されていないブロックで接続モードに切り替えるには、接続するブロックをポイントし、[接続] ボタン をクリックします。接続されているブロックで接続モードに切り替えるには、ブロックを選択すると表示される省略記号 (…) をポイントし、展開されるアクション メニューで [接続] ボタンをクリックします。

制御ブロックをモデル内のパラメーターに接続するか、制御ブロックの接続を変更するには、接続モードに切り替えます。接続するパラメーターが含まれているブロックを選択します。表示されるリストから、接続するパラメーターを選択します。次に、Dashboard ブロックをポイントし、[接続完了] ボタン をクリックします。

モデルのブロック線図を更新するまで、制御ブロックは値が変数であるパラメーターに接続できません。シミュレーションが実行されていないときに、値が変数であるパラメーターに接続するか、接続されているパラメーターの値である変数の値を変更するには、Ctrl+D を押してモデルのブロック線図を更新します。

スカラー値をもつパラメーター、あるいは行列または構造体の要素に接続できます。詳細については、Connect Dashboard Blocks to Simulink Modelを参照してください。

Dashboard ブロックは Stateflow® チャートにも接続できます。詳細については、Dashboard ブロックと Stateflow との接続 (Stateflow)を参照してください。

次のアニメーションは、Rotary Switch ブロックをモデルに接続する方法を示しています。

An unconnected Rotary Switch block connects to the Gain parameter of a Gain block.

パラメーターのログ記録

Dashboard ブロックに接続されている調整可能なパラメーターはシミュレーション データ インスペクターに記録されます。シミュレーション データ インスペクターでは、記録された信号データと共にパラメーター値を表示できます。UI を使用して、または関数Simulink.sdi.exportRunを使用して、シミュレーション データ インスペクターからパラメーター データをエクスポートすることで、MATLAB® ワークスペース内のログに記録されたパラメーター データにアクセスできます。シミュレーション データ インスペクターの UI を使用したデータのエクスポートの詳細については、Export Data From Simulation Data Inspector to Workspace or Fileを参照してください。パラメーター データは Simulink.SimulationData.Parameter オブジェクトに格納され、エクスポートされた Simulink.SimulationData.Dataset の要素としてアクセスできます。

例

すべて展開する

ライブ スクリプトを開く

Rotary Switch ブロックを使用すると、シミュレーション中にパラメーターの値をいくつかある値の 1 つに設定できます。たとえば、モデル rotaryGain では、Rotary Switch ブロックが Gain ブロックの [ゲイン] パラメーターに接続されています。Rotary Switch ブロックは、ゲイン値 0、5、10、または 15 を選択できるように構成されています。

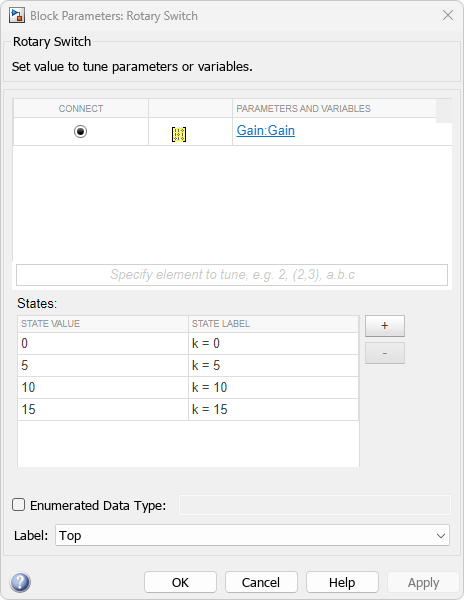

The Block Parameters dialog box for the Rotary Switch block

モデルのシミュレーションを実行します。シミュレーション中にゲイン値を変更するには、Rotary Switch ブロックを回します。

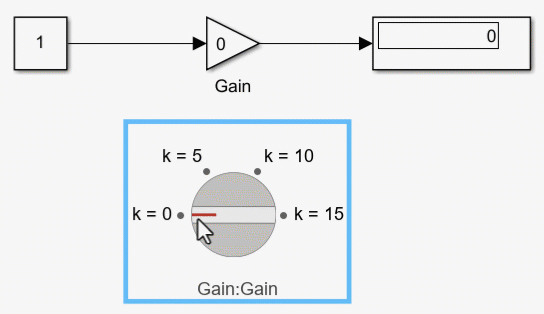

Animation of the rotaryGain model during simulation

拡張例

Dashboard ブロックを使用した PWM 信号のデューティ比の制御

Dashboard ブロックを使用した PWM 信号のデューティ比の制御

コントロールとディスプレイを備えたダッシュボードから PWM 信号の生成を制御する。

制限

  • Dashboard Scope ブロックおよび Display ブロックを除き、Dashboard ブロックは実数のスカラー信号にのみ接続できます。

  • コメントアウトされたブロックには、[ブロック パラメーター] ダイアログ ボックスの [接続] テーブルを使用して Dashboard ブロックを接続することはできません。コメント化されたブロックに接続モードを使用して Dashboard ブロックを接続した場合、ブロックのコメントを解除するまでは Dashboard ブロックに接続された値が表示されません。

  • Dashboard ブロックは参照モデル内のモデル要素には接続できません。

  • モデルの階層構造をシミュレーションすると、参照モデル内の Dashboard ブロックで更新は実行されません。

  • Dashboard ブロックは、ラピッド アクセラレータ シミュレーションをサポートしていません。

  • シミュレーション中に Dashboard ブロックを変数またはパラメーターに接続すると、その変数またはパラメーターのデータはシミュレーション データ インスペクターに記録されません。シミュレーション データ インスペクターに変数とパラメーターのデータを記録するには、シミュレーションを実行する前に Dashboard ブロックを変数またはパラメーターに接続します。

  • [既定のパラメーター動作] を [インライン] に設定してエクスターナル モードでモデルをシミュレーションするときに、Dashboard ブロックがパラメーターと変数の値を変更するように見える場合があります。ただし、その変更はシミュレーションに伝播されません。たとえば、Gain ブロックには Dashboard ブロックを使用して [ゲイン] パラメーターに加えられた変更が表示されますが、シミュレーションで使用された [ゲイン] 値は変更されません。

パラメーター

すべて展開する

このブロックは、パラメーターの値を制御するブロックである、制御ブロックです。このブロックを、制御対象の値を持つパラメーターに接続します。スカラー値をもつパラメーター、または行列の要素に接続できます。

Dashboard ブロックはモデル要素への接続に端子を使用しません。Dashboard ブロックを接続するには、接続モード、Simulink® ツールストリップ、または [ブロック パラメーター] ダイアログ ボックスの [接続] テーブルを使用します。詳細については、Connect Dashboard Blocks to Simulink Modelを参照してください。

[接続] テーブルを使用して、スカラー値をもつパラメーターを接続するには、次のようにします。

  1. ブロックを選択します。

  2. プロパティ インスペクターの [パラメーター] タブで、[接続] または [変更] をクリックします。

  3. 接続するパラメーター値が含まれているブロックを選択します。

  4. 表示されるテーブルで、パラメーターを選択します。

  5. [適用] をクリックします。

値が変数として指定されているパラメーターに接続するか、接続されている変数の値を変更するには、まず、モデルのブロック線図を更新する必要があります。モデルのブロック線図を更新するには、Ctrl+D を押します。

Dashboard ブロックは Stateflow チャートにも接続できます。詳細については、Dashboard ブロックと Stateflow との接続 (Stateflow)を参照してください。

プログラムでの使用

プログラムで制御ブロックをパラメーターに接続できます。パラメーターを表す Simulink.HMI.ParamSourceInfo オブジェクトを定義します。次に、Binding パラメーターの値をオブジェクトに設定します。Binding パラメーターの値を設定するには、set_param 関数を使用します。

たとえば、vdp という名前のモデルに、myButton という名前の Push Button ブロックと、x1 という名前の Integrator ブロックが含まれているとします。Push Button ブロックを Integrator ブロックの Initial Condition パラメーターに接続するには、次のコードを使用します。

blockPath1 = "vdp/myButton";
blockPath2 = "vdp/x1";

myObj = Simulink.HMI.ParamSourceInfo;
myObj.BlockPath = Simulink.BlockPath(blockPath2);
myObj.ParamName = 'InitialCondition';

set_param(blockPath1,Binding=myObj)
パラメーター: Binding
値: Simulink.HMI.ParamSourceInfo object

例: set_param(gcb,Binding=myObj)

ブロックのラベルの接続している変数またはパラメーターに割り当てられる数値のペア。[状態] は、[状態値] と [状態ラベル] で構成されています。

  • 状態値 — Rotary Switch ブロックが、対応する [状態ラベル] の位置にある場合、接続している変数またはパラメーターに割り当てられる値。

  • 状態ラベル — スイッチ位置のラベル。[状態ラベル] を使用して、Rotary Switch ブロックが [状態ラベル] を指す場合に接続している変数またはパラメーターが取る値を表示することも、説明的なテキスト ラベルを使用することもできます。

[+] ボタンをクリックして [状態] を追加します。

ブロックの既定のコンフィギュレーションには次の [状態] が含まれます。

状態値状態ラベル
0Off
1Low
2Medium
3High

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

States パラメーターの値を構造体の配列として指定します。ここで、各構造体は状態を表します。各構造体には次のフィールドが含まれます。

  • Value — 接続されたパラメーターにブロックが代入する値

  • Label — スイッチのラベル。文字ベクトルとして指定

たとえば、現在選択されている Rotary Switch ブロックに 6 つの状態を含めるとします。状態には A から F の文字のラベルが付けられ、1 から 6 の値が代入されます。たとえば、2 番目の状態にはラベル B が付けられ、値 2 が代入されます。これらの状態を実装するには、以下のコードを使用します。

state1.Value = 1;
state1.Label = 'A';
state2.Value = 2;
state2.Label = 'B';
state3.Value = 3;
state3.Label = 'C';
state4.Value = 4;
state4.Label = 'D';
state5.Value = 5;
state5.Label = 'E';
state6.Value = 6;
state6.Label = 'F';
myStates = [state1 state2 state3 state4 state5 state6];

set_param(gcb,States=myStates)
パラメーター: States
値: N-by-1 struct array, where N is the number of states and each struct has the fields Value and Label

例: set_param(gcb,States=myStates)

ブロックの状態値とラベルを設定するために、数値と列挙値がペアとなる列挙データ型を使用できます。列挙データ型を使用してブロックの状態を指定するには、まず [列挙データ型] オプションを選択します。次に、テキスト ボックスに列挙データ型の名前を指定します。指定された列挙データ型の定義は MATLAB パス上またはベース ワークスペースに保存しなければなりません。

例: myEnumType

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

パラメーター UseEnumeratedDataType の値を "on" に設定し、パラメーター EnumeratedDataType の値を列挙データ型の名前に設定します。

パラメーター: UseEnumeratedDataType
値: 'off' (既定値) | "on" | "off"

例: set_param(gcb,UseEnumeratedDataType="on")

パラメーター: EnumeratedDataType
値: name of enumerated data type
データ型: string | char

例: set_param(gcb,EnumeratedDataType="myEnumType")

ブロック ラベルの位置。ブロックがモデル内の要素に接続されている場合、ラベルは接続された要素の名前です。

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、関数 set_param を使用します。

パラメーター: LabelPosition
値: 'Top' (既定値) | "Top" | "Bottom" | "Hide"

例: set_param(gcb,LabelPosition="Bottom")

ブロックの特性

データ型

double | half | integer | single

直達

いいえ

多次元信号

いいえ

可変サイズの信号

いいえ

ゼロクロッシング検出

いいえ

拡張機能

すべて展開する

バージョン履歴

R2015a で導入
