Radio Button

パラメーター値を選択する

このページをすべて展開する
  • Radio Button block

ライブラリ:
Simulink / Dashboard

説明

Radio Button ブロックでは、シミュレーション中に、接続されたパラメーターの値を変更できます。事前に値のリストおよびラベルを指定しておき、そのリストからパラメーターの値を選択します。Radio Button ブロックをその他の Dashboard ブロックと共に使用し、コントロールおよびインジケーターからなる、モデルの対話型のダッシュボードを作成します。

Radio Button ブロックをダブルクリックしても、シミュレーション中やブロックが選択されているときは、そのダイアログ ボックスは開きません。ブロックのパラメーターを編集する場合は、[プロパティ インスペクター] を使用するか、ブロックを右クリックして [ブロック パラメーター] ボタン をクリックできます。

Dashboard ブロックの接続

Dashboard ブロックはモデル要素への接続に端子を使用しません。Dashboard ブロックを接続するには、接続モードを使用します。接続されていないブロックで接続モードに切り替えるには、接続するブロックをポイントし、[接続] ボタン をクリックします。接続されているブロックで接続モードに切り替えるには、ブロックを選択すると表示される省略記号 (…) をポイントし、展開されるアクション メニューで [接続] ボタンをクリックします。

制御ブロックをモデル内のパラメーターに接続するか、制御ブロックの接続を変更するには、接続モードに切り替えます。接続するパラメーターが含まれているブロックを選択します。表示されるリストから、接続するパラメーターを選択します。次に、Dashboard ブロックをポイントし、[接続完了] ボタン をクリックします。

モデルのブロック線図を更新するまで、制御ブロックは値が変数であるパラメーターに接続できません。シミュレーションが実行されていないときに、値が変数であるパラメーターに接続するか、接続されているパラメーターの値である変数の値を変更するには、Ctrl+D を押してモデルのブロック線図を更新します。

スカラー値をもつパラメーター、あるいは行列または構造体の要素に接続できます。詳細については、Connect Dashboard Blocks to Simulink Modelを参照してください。

Dashboard ブロックは Stateflow® チャートにも接続できます。詳細については、Dashboard ブロックと Stateflow との接続 (Stateflow)を参照してください。

次のアニメーションは、Radio Button ブロックをモデルに接続する方法を示しています。

An unconnected Radio Button block connects to the Gain parameter of a Gain block.

パラメーターのログ記録

Dashboard ブロックに接続されている調整可能なパラメーターはシミュレーション データ インスペクターに記録されます。シミュレーション データ インスペクターでは、記録された信号データと共にパラメーター値を表示できます。UI を使用して、または関数Simulink.sdi.exportRunを使用して、シミュレーション データ インスペクターからパラメーター データをエクスポートすることで、MATLAB® ワークスペース内のログに記録されたパラメーター データにアクセスできます。シミュレーション データ インスペクターの UI を使用したデータのエクスポートの詳細については、Export Data From Simulation Data Inspector to Workspace or Fileを参照してください。パラメーター データは Simulink.SimulationData.Parameter オブジェクトに格納され、エクスポートされた Simulink.SimulationData.Dataset の要素としてアクセスできます。

例

すべて展開する

ライブ スクリプトを開く

Radio Button ブロックを使用すると、シミュレーション中に接続されているパラメーターの値をいくつかある値の 1 つに設定できます。たとえば、モデル radioGain では、Radio Button ブロックが Gain ブロックの [ゲイン] パラメーターに接続されています。Radio Button ブロックは、ゲイン値 0、5、10、または 15 を選択できるように構成されています。

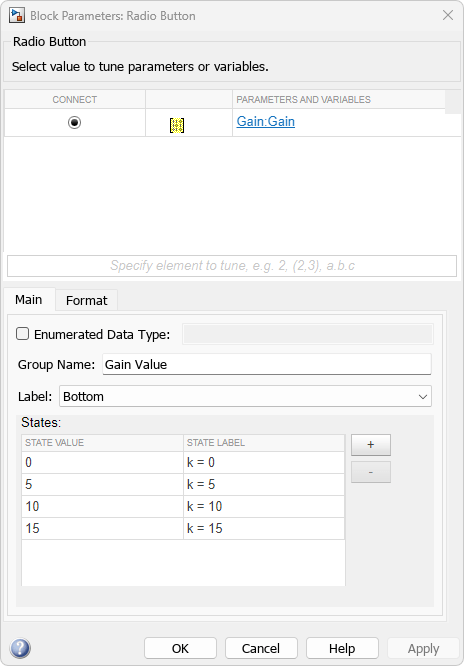

The Block Parameters dialog box for the Radio Button block

モデルのシミュレーションを実行します。シミュレーション中にゲイン値を変更するには、Radio Button ブロックから別の値を選択します。

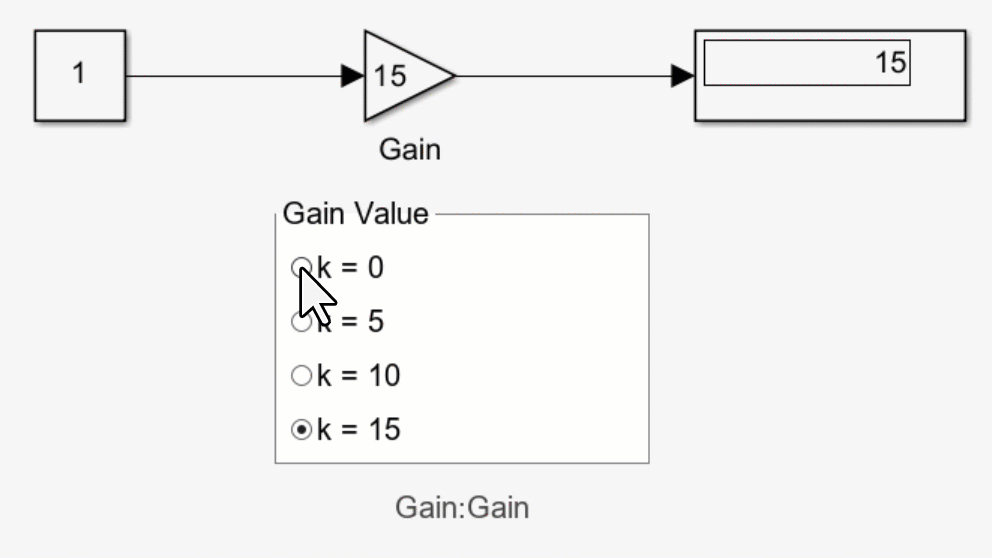

Animation of the radioGain model during simulation

拡張例

家の熱モデルの対話型シミュレーション

家の熱モデルの対話型シミュレーション

Dashboard ブロックを使用して家の熱モデルを構成し、対話型シミュレーションを行う。

制限

  • Dashboard Scope ブロックおよび Display ブロックを除き、Dashboard ブロックは実数のスカラー信号にのみ接続できます。

  • コメントアウトされたブロックには、[ブロック パラメーター] ダイアログ ボックスの [接続] テーブルを使用して Dashboard ブロックを接続することはできません。コメント化されたブロックに接続モードを使用して Dashboard ブロックを接続した場合、ブロックのコメントを解除するまでは Dashboard ブロックに接続された値が表示されません。

  • Dashboard ブロックは参照モデル内のモデル要素には接続できません。

  • モデルの階層構造をシミュレーションすると、参照モデル内の Dashboard ブロックで更新は実行されません。

  • Dashboard ブロックは、ラピッド アクセラレータ シミュレーションをサポートしていません。

  • シミュレーション中に Dashboard ブロックを変数またはパラメーターに接続すると、その変数またはパラメーターのデータはシミュレーション データ インスペクターに記録されません。シミュレーション データ インスペクターに変数とパラメーターのデータを記録するには、シミュレーションを実行する前に Dashboard ブロックを変数またはパラメーターに接続します。

  • [既定のパラメーター動作] を [インライン] に設定してエクスターナル モードでモデルをシミュレーションするときに、Dashboard ブロックがパラメーターと変数の値を変更するように見える場合があります。ただし、その変更はシミュレーションに伝播されません。たとえば、Gain ブロックには Dashboard ブロックを使用して [ゲイン] パラメーターに加えられた変更が表示されますが、シミュレーションで使用された [ゲイン] 値は変更されません。

パラメーター

すべて展開する

接続

このブロックは、パラメーターの値を制御するブロックである、制御ブロックです。このブロックを、制御対象の値を持つパラメーターに接続します。スカラー値をもつパラメーター、または行列の要素に接続できます。

Dashboard ブロックはモデル要素への接続に端子を使用しません。Dashboard ブロックを接続するには、接続モード、Simulink® ツールストリップ、または [ブロック パラメーター] ダイアログ ボックスの [接続] テーブルを使用します。詳細については、Connect Dashboard Blocks to Simulink Modelを参照してください。

[接続] テーブルを使用して、スカラー値をもつパラメーターを接続するには、次のようにします。

  1. ブロックを選択します。

  2. プロパティ インスペクターの [パラメーター] タブで、[接続] または [変更] をクリックします。

  3. 接続するパラメーター値が含まれているブロックを選択します。

  4. 表示されるテーブルで、パラメーターを選択します。

  5. [適用] をクリックします。

値が変数として指定されているパラメーターに接続するか、接続されている変数の値を変更するには、まず、モデルのブロック線図を更新する必要があります。モデルのブロック線図を更新するには、Ctrl+D を押します。

Dashboard ブロックは Stateflow チャートにも接続できます。詳細については、Dashboard ブロックと Stateflow との接続 (Stateflow)を参照してください。

プログラムでの使用

プログラムで制御ブロックをパラメーターに接続できます。パラメーターを表す Simulink.HMI.ParamSourceInfo オブジェクトを定義します。次に、Binding パラメーターの値をオブジェクトに設定します。Binding パラメーターの値を設定するには、set_param 関数を使用します。

たとえば、vdp という名前のモデルに、myButton という名前の Push Button ブロックと、x1 という名前の Integrator ブロックが含まれているとします。Push Button ブロックを Integrator ブロックの Initial Condition パラメーターに接続するには、次のコードを使用します。

blockPath1 = "vdp/myButton";
blockPath2 = "vdp/x1";

myObj = Simulink.HMI.ParamSourceInfo;
myObj.BlockPath = Simulink.BlockPath(blockPath2);
myObj.ParamName = 'InitialCondition';

set_param(blockPath1,Binding=myObj)
パラメーター: Binding
値: Simulink.HMI.ParamSourceInfo object

例: set_param(gcb,Binding=myObj)

メイン

ブロックの状態値とラベルを設定するために、数値と列挙値がペアとなる列挙データ型を使用できます。列挙データ型を使用してブロックの状態を指定するには、まず [列挙データ型] オプションを選択します。次に、テキスト ボックスに列挙データ型の名前を指定します。指定された列挙データ型の定義は MATLAB パス上またはベース ワークスペースに保存しなければなりません。

例: myEnumType

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

パラメーター UseEnumeratedDataType の値を "on" に設定し、パラメーター EnumeratedDataType の値を列挙データ型の名前に設定します。

パラメーター: UseEnumeratedDataType
値: 'off' (既定値) | "on" | "off"

例: set_param(gcb,UseEnumeratedDataType="on")

パラメーター: EnumeratedDataType
値: name of enumerated data type
データ型: string | char

例: set_param(gcb,EnumeratedDataType="myEnumType")

Radio Button ブロックに表示される値のグループの名前。[ブロック名] や [ラベル] とは異なり、[グループ名] は常に Radio Button ブロック上に表示されます。

例: Input Amplitude

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

パラメーター: ButtonGroupName
値: 'Group' (既定値) | title above list of radio button options
データ型: string | char

例: set_param(gcb,ButtonGroupName="My Option Group")

ブロック ラベルの位置。ブロックがモデル内の要素に接続されている場合、ラベルは接続された要素の名前です。

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

パラメーター: LabelPosition
値: 'Top' (既定値) | "Top" | "Bottom" | "Hide"

例: set_param(gcb,LabelPosition="Bottom")

接続されたパラメーターに対する値の選択元である一連の状態。各 [状態] は、[状態値] と [状態ラベル] で構成されています。

  • 状態値 — 対応する [ラベル] で状態を選択するときに、接続された変数またはパラメーターに代入される値。

  • 状態ラベル — 各状態のラベル。[ラベル] を使用して、スイッチが下部に配置された場合に接続されたパラメーターが取る値を表示することも、説明的なテキスト ラベルを入力することもできます。

[+] ボタンをクリックしてさらに [状態] を追加します。

ブロックの既定のコンフィギュレーションには次の [状態] が含まれます。

状態値状態ラベル
0Label1
1Label2
2Label3

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

States パラメーターの値を 3 行 1 列の構造体の配列として指定します。ここで、各構造体は状態を表します。各構造体には次のフィールドが含まれます。

  • Value — 接続されたパラメーターにブロックが代入する値

  • Label — スイッチのラベル。文字ベクトルとして指定

たとえば、現在選択されている Switch ブロックに次の状態を設定するとします。最初の状態のラベルは Reverse であり、接続されたパラメーターに値 -5 を代入します。2 番目の状態のラベルは Forward であり、接続されたパラメーターに値 5 を代入します。これらの状態を実装するには、以下のコードを使用します。

state1.Value = -5;
state1.Label = 'Reverse';
state2.Value = 5;
state2.Label = 'Forward';
myStates = [state1 state2];

set_param(gcb,States=myStates)
パラメーター: States
値: 3-by-1 struct array, where each struct has the fields Value and Label

例: set_param(gcb,States=myStates)

形式

ブロックの背景の不透明度。0 ～ 1 のスカラー値として指定します。指定した値が 1 の場合、背景は完全に不透明になります。

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

パラメーター: Opacity
値: '1' (既定値) | scalar with values between 0 and 1 formatted as string or character vector

例: set_param(gcb,Opacity="0.5")

テキストを含むブロックの前景色。標準色のパレットから色を選択するか、カスタムの色を指定できます。

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

パラメーター: ForegroundColor
値: [r g b] vector with values between 0 and 1 formatted as a string or character vector

例: set_param(gcb,ForegroundColor="[1 0 1]")

背景色。標準色のパレットから色を選択するか、カスタムの色を指定できます。

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、関数 set_param を使用します。

パラメーター: BackgroundColor
値: [r g b] vector with values between 0 and 1 formatted as a string or character vector

例: set_param(gcb,BackgroundColor="[1 0 1]")

ブロックの特性

データ型

double | half | integer | single

直達

いいえ

多次元信号

いいえ

可変サイズの信号

いいえ

ゼロクロッシング検出

いいえ
