Check Box

パラメーターまたは変数値を選択

このページをすべて展開する
  • Check Box block

ライブラリ:
Simulink / Dashboard

説明

Check Box ブロックでは、シミュレーション中にこのボックスをオンまたはオフにすることで、パラメーターまたは変数の値を設定できます。Check Box ブロックをその他の Dashboard ブロックと共に使用し、モデル用に対話型のダッシュボードを作成します。

Check Box ブロックをダブルクリックしても、シミュレーション中やブロックが選択されているときは、そのダイアログ ボックスは開きません。ブロックのパラメーターを編集する場合は、[プロパティ インスペクター] を使用するか、ブロックを右クリックして [ブロック パラメーター] ボタン をクリックできます。

Dashboard ブロックの接続

Dashboard ブロックはモデル要素への接続に端子を使用しません。Dashboard ブロックを接続するには、接続モードを使用します。接続されていないブロックで接続モードに切り替えるには、接続するブロックをポイントし、[接続] ボタン をクリックします。接続されているブロックで接続モードに切り替えるには、ブロックを選択すると表示される省略記号 (…) をポイントし、展開されるアクション メニューで [接続] ボタンをクリックします。

制御ブロックをモデル内のパラメーターに接続するか、制御ブロックの接続を変更するには、接続モードに切り替えます。接続するパラメーターが含まれているブロックを選択します。表示されるリストから、接続するパラメーターを選択します。次に、Dashboard ブロックをポイントし、[接続完了] ボタン をクリックします。

モデルのブロック線図を更新するまで、制御ブロックは値が変数であるパラメーターに接続できません。シミュレーションが実行されていないときに、値が変数であるパラメーターに接続するか、接続されているパラメーターの値である変数の値を変更するには、Ctrl+D を押してモデルのブロック線図を更新します。

スカラー値をもつパラメーター、あるいは行列または構造体の要素に接続できます。詳細については、Connect Dashboard Blocks to Simulink Modelを参照してください。

Dashboard ブロックは Stateflow® チャートにも接続できます。詳細については、Dashboard ブロックと Stateflow との接続 (Stateflow)を参照してください。

次のアニメーションは、Check Box ブロックをモデルに接続する方法を示しています。

An unconnected Check Box block connects to the Gain parameter of a Gain block.

パラメーターのログ記録

Dashboard ブロックに接続されている調整可能なパラメーターはシミュレーション データ インスペクターに記録されます。シミュレーション データ インスペクターでは、記録された信号データと共にパラメーター値を表示できます。UI を使用して、または関数Simulink.sdi.exportRunを使用して、シミュレーション データ インスペクターからパラメーター データをエクスポートすることで、MATLAB® ワークスペース内のログに記録されたパラメーター データにアクセスできます。シミュレーション データ インスペクターの UI を使用したデータのエクスポートの詳細については、Export Data From Simulation Data Inspector to Workspace or Fileを参照してください。パラメーター データは Simulink.SimulationData.Parameter オブジェクトに格納され、エクスポートされた Simulink.SimulationData.Dataset の要素としてアクセスできます。

例

すべて展開する

ライブ スクリプトを開く

Check Box ブロックを使用して、シミュレーション中にパラメーターまたは変数の値を設定できます。たとえば、モデル checkBoxGain では、Check Box ブロックが Gain ブロックの [ゲイン] パラメーターに接続されています。ブロック パラメーターを表示または設定するには、ブロックをダブルクリックします。

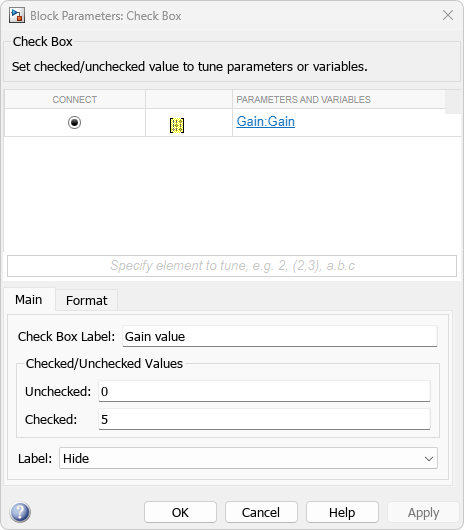

The Block Parameters dialog box for the Check Box button.

モデルのシミュレーションを実行します。シミュレーション中にゲイン値を 5 に設定するには、Check Box ブロックを選択します。ゲイン値を 0 に設定するには、Check Box ブロックをオフにします。

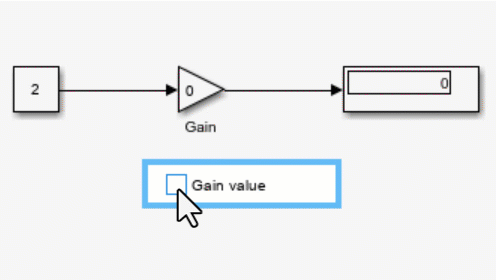

Animation of the CheckBoxGain model during simulation.

拡張例

自動車の室温調節システムの対話型シミュレーション

自動車の室温調節システムの対話型シミュレーション

コントロールとインジケーターを備えたダッシュボードを使用して自動車の室温調節システムのシミュレーションを操作する。

制限

  • Dashboard Scope ブロックおよび Display ブロックを除き、Dashboard ブロックは実数のスカラー信号にのみ接続できます。

  • コメントアウトされたブロックには、[ブロック パラメーター] ダイアログ ボックスの [接続] テーブルを使用して Dashboard ブロックを接続することはできません。コメント化されたブロックに接続モードを使用して Dashboard ブロックを接続した場合、ブロックのコメントを解除するまでは Dashboard ブロックに接続された値が表示されません。

  • Dashboard ブロックは参照モデル内のモデル要素には接続できません。

  • モデルの階層構造をシミュレーションすると、参照モデル内の Dashboard ブロックで更新は実行されません。

  • Dashboard ブロックは、ラピッド アクセラレータ シミュレーションをサポートしていません。

  • シミュレーション中に Dashboard ブロックを変数またはパラメーターに接続すると、その変数またはパラメーターのデータはシミュレーション データ インスペクターに記録されません。シミュレーション データ インスペクターに変数とパラメーターのデータを記録するには、シミュレーションを実行する前に Dashboard ブロックを変数またはパラメーターに接続します。

  • [既定のパラメーター動作] を [インライン] に設定してエクスターナル モードでモデルをシミュレーションするときに、Dashboard ブロックがパラメーターと変数の値を変更するように見える場合があります。ただし、その変更はシミュレーションに伝播されません。たとえば、Gain ブロックには Dashboard ブロックを使用して [ゲイン] パラメーターに加えられた変更が表示されますが、シミュレーションで使用された [ゲイン] 値は変更されません。

パラメーター

すべて展開する

接続

このブロックは、パラメーターの値を制御するブロックである、制御ブロックです。このブロックを、制御対象の値を持つパラメーターに接続します。スカラー値をもつパラメーター、または行列の要素に接続できます。

Dashboard ブロックはモデル要素への接続に端子を使用しません。Dashboard ブロックを接続するには、接続モード、Simulink® ツールストリップ、または [ブロック パラメーター] ダイアログ ボックスの [接続] テーブルを使用します。詳細については、Connect Dashboard Blocks to Simulink Modelを参照してください。

[接続] テーブルを使用して、スカラー値をもつパラメーターを接続するには、次のようにします。

  1. ブロックを選択します。

  2. プロパティ インスペクターの [パラメーター] タブで、[接続] または [変更] をクリックします。

  3. 接続するパラメーター値が含まれているブロックを選択します。

  4. 表示されるテーブルで、パラメーターを選択します。

  5. [適用] をクリックします。

値が変数として指定されているパラメーターに接続するか、接続されている変数の値を変更するには、まず、モデルのブロック線図を更新する必要があります。モデルのブロック線図を更新するには、Ctrl+D を押します。

Dashboard ブロックは Stateflow チャートにも接続できます。詳細については、Dashboard ブロックと Stateflow との接続 (Stateflow)を参照してください。

プログラムでの使用

プログラムで制御ブロックをパラメーターに接続できます。パラメーターを表す Simulink.HMI.ParamSourceInfo オブジェクトを定義します。次に、Binding パラメーターの値をオブジェクトに設定します。Binding パラメーターの値を設定するには、set_param 関数を使用します。

たとえば、vdp という名前のモデルに、myButton という名前の Push Button ブロックと、x1 という名前の Integrator ブロックが含まれているとします。Push Button ブロックを Integrator ブロックの Initial Condition パラメーターに接続するには、次のコードを使用します。

blockPath1 = "vdp/myButton";
blockPath2 = "vdp/x1";

myObj = Simulink.HMI.ParamSourceInfo;
myObj.BlockPath = Simulink.BlockPath(blockPath2);
myObj.ParamName = 'InitialCondition';

set_param(blockPath1,Binding=myObj)
パラメーター: Binding
値: Simulink.HMI.ParamSourceInfo object

例: set_param(gcb,Binding=myObj)

メイン

チェック ボックスの横に表示されるラベル。チェック ボックスをオンにした場合にモデルで何が発生するかについて、[チェック ボックスのラベル] を使用して説明することができます。

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

パラメーター: Label
値: 'Label' (既定値) | check box label text
データ型: string | char

例: set_param(gcb,Label="My Check Box")

ブロックのオン/オフの状態に関して、接続された変数またはパラメーターに代入される値。

  • Unchecked — Check Box ブロックがオンになっていない場合に、接続されたパラメーターに代入される値。

  • Checked — Check Box ブロックがオンになっている場合に、接続されたパラメーターに代入される値。

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

Values パラメーターの値を、[unchecked checked] 形式のベクトルとして指定します。

  • unchecked は、Check Box ブロックがオンになっていない場合に、接続されたパラメーターに代入される値。

  • checked は、Check Box ブロックがオンになっている場合に、接続されたパラメーターに代入される値。

パラメーター: Values
値: [0 1] (既定値) | [unchecked checked]

例: set_param(gcb,Values=[-2 2])

ブロック ラベルの位置。ブロックがモデル内の要素に接続されている場合、ラベルは接続された要素の名前です。

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

パラメーター: LabelPosition
値: 'Hide' (既定値) | "Hide" | "Bottom" | "Top"

例: set_param(gcb,LabelPosition="Top")

形式

ブロックの背景の不透明度。0 ～ 1 のスカラー値として指定します。指定した値が 1 の場合、背景は完全に不透明になります。

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

パラメーター: Opacity
値: '1' (既定値) | scalar with values between 0 and 1 formatted as string or character vector

例: set_param(gcb,Opacity="0.5")

テキストを含むブロックの前景色。標準色のパレットから色を選択するか、カスタムの色を指定できます。

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、set_param 関数を使用します。

パラメーター: ForegroundColor
値: [r g b] vector with values between 0 and 1 formatted as a string or character vector

例: set_param(gcb,ForegroundColor="[1 0 1]")

背景色。標準色のパレットから色を選択するか、カスタムの色を指定できます。

プログラムでの使用

ブロック パラメーターの値をプログラムで設定するには、関数 set_param を使用します。

パラメーター: BackgroundColor
値: [r g b] vector with values between 0 and 1 formatted as a string or character vector

例: set_param(gcb,BackgroundColor="[1 0 1]")

ブロックの特性

データ型

double | half | integer | single

直達

いいえ

多次元信号

いいえ

可変サイズの信号

いいえ

ゼロクロッシング検出

いいえ

拡張機能

すべて展開する

バージョン履歴

R2017b で導入
