line

プリミティブラインの作成

ページ内をすべて折りたたむ

構文

line(x,y)

line(x,y,z)

line

line(___,Name,Value)

line(ax,___)

pl = line(___)

説明

例

line(x,y) はベクトル x および y のデータを使用して現在の座標軸にラインをプロットします。x と y のうち一方または両方が行列の場合 line は複数のラインを描画します。関数 plot とは異なり、line は現在の座標軸にラインを追加する際に他のグラフィックスオブジェクトの削除や座標軸プロパティのリセットは行いません。

例

line(x,y,z) は 3 次元座標にラインをプロットします。

line は、点 (0,0) から (1,1) へのラインを、既定のプロパティ設定で描画します。

例

line(___,Name,Value) は、1 つ以上の名前と値の引数のペアを使用して、ラインの外観を変更します。たとえば、'LineWidth',3 はラインの幅を 3 ポイントに設定します。名前と値のペアは他のすべての入力引数の後で指定します。たとえば line('XData',x,'YData',y) のように名前と値のペアを使用してデータを指定する場合は、ベクトルデータを指定しなければなりません。

line(ax,___) は、現在の座標軸 (gca) ではなく、ax で指定された直交座標軸、極座標軸または地理座標軸にラインを作成します。最初の入力引数として ax を指定します。

例

pl = line(___) は、作成されたすべてのプリミティブ Line オブジェクトを返します。作成した後で特定の Line オブジェクトのプロパティを変更するには pl を使用します。一覧については、Line のプロパティを参照してください。

例

すべて折りたたむ

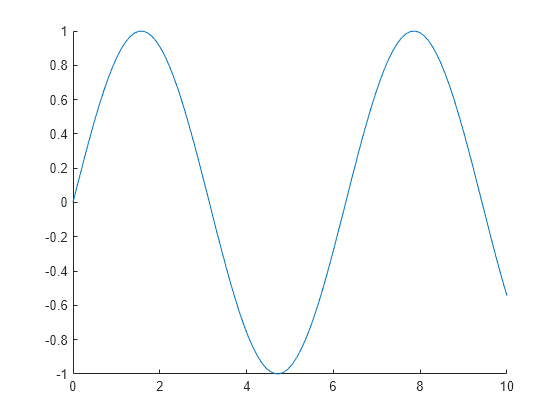

ベクトルデータを使用してラインをプロット

ライブスクリプトを開く

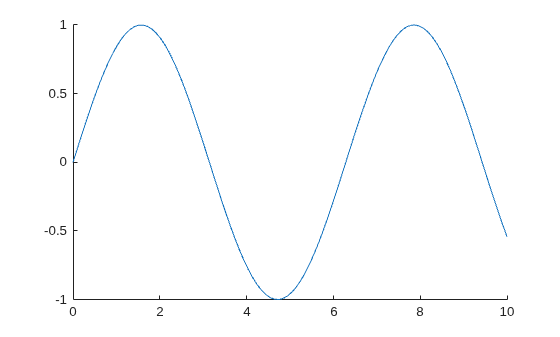

x と y をベクトルとして作成します。次に、x に対して y をプロットします。

x = linspace(0,10);
y = sin(x);
line(x,y)

Figure contains an axes object. The axes object contains an object of type line.

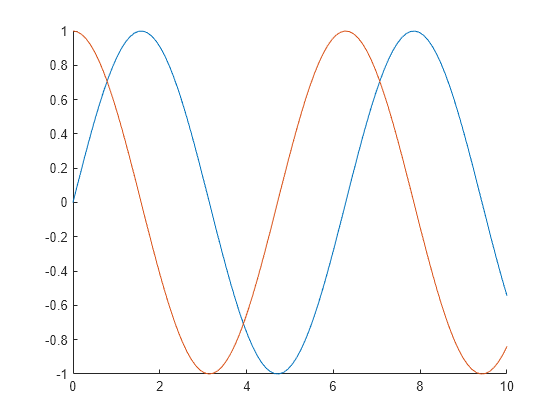

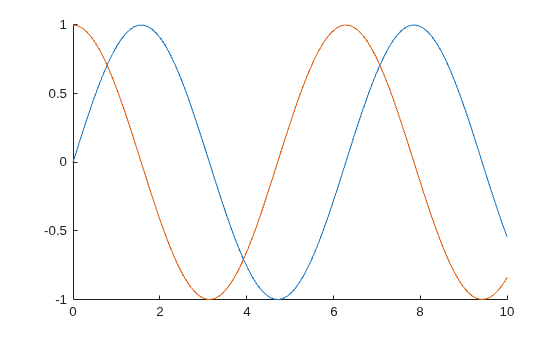

行列データを使用して複数のラインをプロット

ライブスクリプトを開く

x と y を行列として指定し、2 本のラインをプロットします。line を使用して、x の列に対して y の列を個別のラインとしてプロットします。

x = linspace(0,10)';
y = [sin(x) cos(x)];
line(x,y)

Figure contains an axes object. The axes object contains 2 objects of type line.

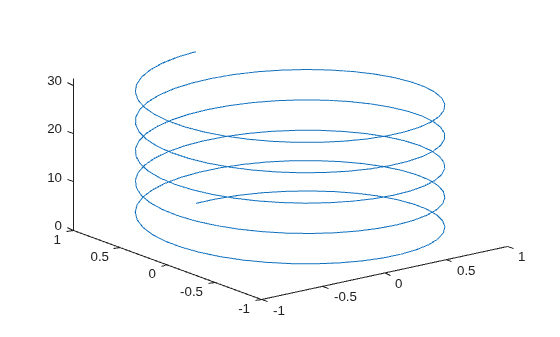

3 次元座標でラインをプロット

ライブスクリプトを開く

x、y、z の各値を指定して、3 次元座標にラインをプロットします。view(3) を使用して、座標軸を 3 次元表示に変更します。

t = linspace(0,10*pi,200);
x = sin(t);
y = cos(t);
z = t;
line(x,y,z)
view(3)

Figure contains an axes object. The axes object contains an object of type line.

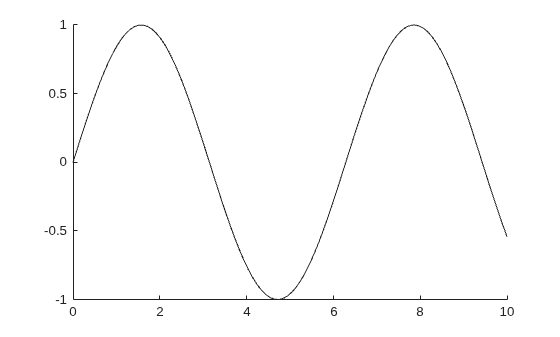

低水準な構文を使用してラインをプロット

ライブスクリプトを開く

x と y をベクトルとして作成します。次に、データを名前と値のペアの引数として指定して、関数 line の低水準なバージョンを呼び出します。関数をこのように呼び出すと、結果として得られるラインは黒になります。

x = linspace(0,10);
y = sin(x);
line('XData',x,'YData',y)

Figure contains an axes object. The axes object contains an object of type line.

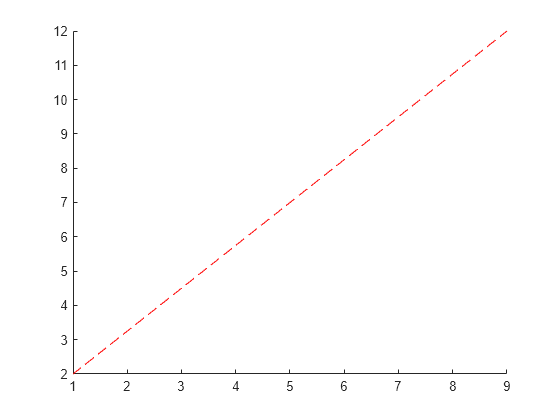

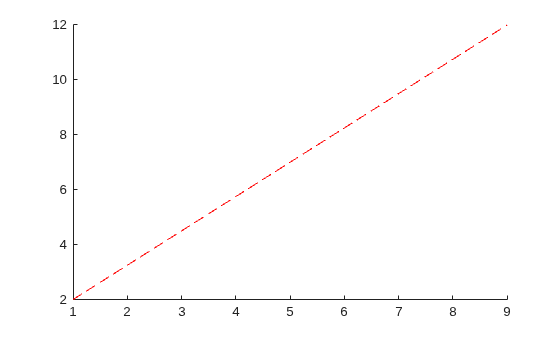

ラインのプロパティの指定

ライブスクリプトを開く

点 (1,2) および (9,12) の間に赤色の破線を描画します。Color プロパティと LineStyle プロパティを名前と値のペアとして設定します。

x = [1 9];
y = [2 12];
line(x,y,'Color','red','LineStyle','--')

Figure contains an axes object. The axes object contains an object of type line.

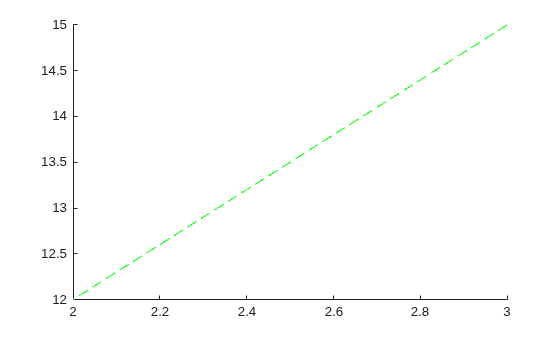

作成後のラインのプロパティの変更

ライブスクリプトを開く

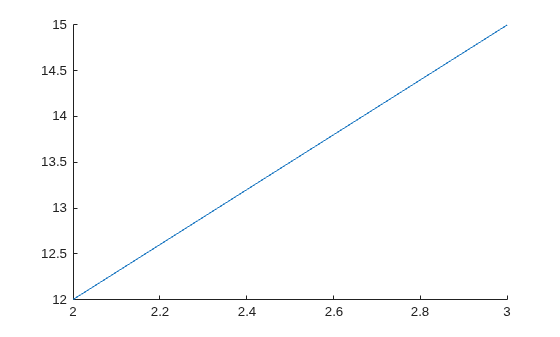

最初に、点 (3,15) から (2,12) までのラインを描画し、Line オブジェクトを返します。次に、ラインを緑色の破線に変更します。プロパティの設定にはドット表記を使用します。

x = [3 2];
y = [15 12];
pl = line(x,y);

Figure contains an axes object. The axes object contains an object of type line.

pl.Color = 'green';
pl.LineStyle = '--';

Figure contains an axes object. The axes object contains an object of type line.

入力引数

すべて折りたたむ

`x` — 1 番目の座標
ベクトル | 行列

1 番目の座標。ベクトルまたは行列として指定します。行列の入力は、直交座標軸でのみサポートされています。

1 番目の座標の解釈は、座標軸のタイプによって異なります。直交座標軸の場合、1 番目の座標はデータ単位での x 軸上の位置です。

x と y がいずれもベクトルで長さも同じである場合、line は 1 本のラインをプロットします。
x と y が同じサイズの行列である場合、line は複数のラインをプロットします。この関数は x の列に対して y の列をプロットします。
x と y のうち一方がベクトルでもう一方が行列である場合、line は複数のラインをプロットします。ベクトルの長さは、行列の次元のいずれかと等しくなければなりません。
- ベクトルの長さと行列の行数が等しい場合、line はベクトルに対して行列の各列をプロットします。
- ベクトルの長さと行列の列数が等しい場合、line はベクトルに対して行列の各行をプロットします。
- 行列が正方行列の場合、line はベクトルに対して各列をプロットします。

極座標軸の場合、1 番目の座標はラジアン単位での極角度 θ です。地理座標軸の場合、1 番目の座標は度単位の緯度です。これらのタイプの座標軸にプロットするには、x と y は同じサイズでなければなりません。

例: x = linspace(0,10,25)

`y` — 2 番目の座標
ベクトル | 行列

2 番目の座標。ベクトルまたは行列として指定します。行列の入力は、直交座標軸でのみサポートされています。

2 番目の座標の解釈は、座標軸のタイプによって異なります。直交座標軸の場合、2 番目の座標はデータ単位での y 軸上の位置です。

x と y がいずれもベクトルで長さも同じである場合、line は 1 本のラインをプロットします。
x と y が同じサイズの行列である場合、line は複数のラインをプロットします。この関数は x の列に対して y の列をプロットします。
x と y のうち一方がベクトルでもう一方が行列である場合、line は複数のラインをプロットします。ベクトルの長さは、行列の次元のいずれかと等しくなければなりません。
- ベクトルの長さと行列の行数が等しい場合、line はベクトルに対して行列の各列をプロットします。
- ベクトルの長さと行列の列数が等しい場合、line はベクトルに対して行列の各行をプロットします。
- 行列が正方行列の場合、line はベクトルに対して各列をプロットします。

極座標軸の場合、2 番目の座標はデータ単位での半径です。地理座標軸の場合、2 番目の座標は度単位の経度です。これらのタイプの座標軸にプロットするには、x と y は同じサイズでなければなりません。

例: y = sin(x)

`z` — 3 番目の座標
ベクトル | 行列

3 番目の座標。ベクトルまたは行列として指定します。行列の入力は、直交座標軸でのみサポートされています。

3 番目の座標の解釈は、座標軸のタイプによって異なります。直交座標軸の場合、3 番目の座標はデータ単位での z 軸上の位置です。

x、y、および z がすべて同じ長さのベクトルである場合、line は単一の 3 次元ラインをプロットします。
x、y、および z がすべて同じサイズの行列である場合、line は行列の列を使用して複数の 3 次元ラインをプロットします。
x、y、および z のうち 1 つまたは 2 つがベクトルで、残りが同じサイズの行列である場合、line は複数の 3 次元ラインをプロットします。ベクトルの長さは、行列の次元のいずれかと等しくなければなりません。

極座標軸と地理座標軸の場合、3 番目の座標は座標軸上の 2 次元ラインの重ね合わせに影響します。これらのタイプの座標軸で 3 番目の座標を使用するには、x、y および z が同じサイズでなければなりません。

例: z = sin(x) + cos(y)

`ax` — ターゲット座標軸
`Axes` オブジェクト | `PolarAxes` オブジェクト | `GeographicAxes` オブジェクト

ターゲット座標軸。Axes オブジェクト、PolarAxes オブジェクト、または GeographicAxes オブジェクトとして指定します。座標軸を指定しない場合、関数 line は現在の座標軸でプロットします。

名前と値の引数

引数のオプションのペアを Name1=Value1,...,NameN=ValueN として指定します。ここで Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後になければなりませんが、ペアの順序は重要ではありません。

R2021a より前では、コンマを使用してそれぞれの名前と値を区切り、Name を引用符で囲みます。

例: line(x,y,'Color','red','LineWidth',3) は幅が 3 ポイントの赤色のラインを作成します。

ここでは、プロパティの一部だけを紹介しています。完全な一覧については、Line のプロパティを参照してください。

`Color` — ラインの色
`[0 0.4470 0.7410]` (既定値) | RGB 3 成分 | 16 進数カラーコード | `'r'` | `'g'` | `'b'` | ...

ラインの色。RGB 3 成分、16 進数カラーコード、色名、または省略名として指定します。

カスタム色を使用する場合は、RGB 3 成分または 16 進数カラーコードを指定します。

RGB 3 成分は、色の赤、緑、青成分の強度を指定する 3 成分の行ベクトルです。強度値は [0,1] の範囲でなければなりません。たとえば [0.4 0.6 0.7] のようになります。
16 進数カラーコードは、ハッシュ記号 (#) で始まり、3 桁または 6 桁の 0 から F までの範囲の 16 進数が続く文字ベクトルまたは string スカラーです。これらの値では大文字小文字は区別されません。したがって、カラーコード "#FF8800"、"#ff8800"、"#F80"、および "#f80" は等価です。

あるいは、名前を使用して一部の一般的な色を指定できます。次の表に、名前の付いた色オプション、等価の RGB 3 成分、および 16 進数カラーコードを示します。

色名	省略名	RGB 3 成分	16 進数カラーコード	外観
`"red"`	`"r"`	`[1 0 0]`	`"#FF0000"`
`"green"`	`"g"`	`[0 1 0]`	`"#00FF00"`
`"blue"`	`"b"`	`[0 0 1]`	`"#0000FF"`
`"cyan"`	`"c"`	`[0 1 1]`	`"#00FFFF"`
`"magenta"`	`"m"`	`[1 0 1]`	`"#FF00FF"`
`"yellow"`	`"y"`	`[1 1 0]`	`"#FFFF00"`
`"black"`	`"k"`	`[0 0 0]`	`"#000000"`
`"white"`	`"w"`	`[1 1 1]`	`"#FFFFFF"`
`"none"`	該当なし	該当なし	該当なし	色なし

MATLAB^® の多くのタイプのプロットで使用されている既定の色の RGB 3 成分および 16 進数カラーコードを次に示します。

RGB 3 成分	16 進数カラーコード	外観
`[0 0.4470 0.7410]`	`"#0072BD"`
`[0.8500 0.3250 0.0980]`	`"#D95319"`
`[0.9290 0.6940 0.1250]`	`"#EDB120"`
`[0.4940 0.1840 0.5560]`	`"#7E2F8E"`
`[0.4660 0.6740 0.1880]`	`"#77AC30"`
`[0.3010 0.7450 0.9330]`	`"#4DBEEE"`
`[0.6350 0.0780 0.1840]`	`"#A2142F"`

例: line(x,y,'Color','blue')

例: line(x,y,'Color',[0.5 0.5 1])

例: line(x,y,'Color','#D9A2E9')

`LineStyle` — ラインスタイル
`"-"` (既定値) | `"--"` | `":"` | `"-."` | `"none"`

ラインスタイル。次の表にリストされたオプションのいずれかとして指定します。

ラインスタイル	説明	結果として得られる線
`"-"`	実線
`"--"`	破線
`":"`	点線
`"-."`	一点鎖線
`"none"`	ラインなし	ラインなし

`LineWidth` — ライン幅
`0.5` (既定値) | 正の値

ライン幅。ポイント単位の正の値として指定します。1 ポイントは 1/72 インチです。ラインがマーカーをもつ場合、ライン幅はマーカーエッジにも影響します。

ライン幅をピクセルの幅より細くすることはできません。システムでライン幅をピクセルの幅より細い値に設定すると、ラインは 1 ピクセル幅で表示されます。

`Marker` — マーカー記号
`"none"` (既定値) | `"o"` | `"+"` | `"*"` | `"."` | ...

マーカー記号。次の表に挙げる値のいずれかとして指定します。既定では、オブジェクトはマーカーを表示しません。マーカー記号を指定すると、各データ点または各頂点にマーカーが追加されます。

マーカー	説明	結果のマーカー
`"o"`	円
`"+"`	プラス記号
`"*"`	アスタリスク
`"."`	点
`"x"`	十字
`"_"`	水平線
`"\|"`	垂直線
`"square"`	正方形
`"diamond"`	菱形
`"^"`	上向き三角形
`"v"`	下向き三角形
`">"`	右向き三角形
`"<"`	左向き三角形
`"pentagram"`	星形五角形
`"hexagram"`	星形六角形
`"none"`	マーカーなし	該当なし

`MarkerSize` — マーカーサイズ
`6` (既定値) | 正の値

マーカーサイズ。ポイント単位の正の値として指定します。1 ポイントは 1/72 インチです。

出力引数

すべて折りたたむ

`pl` — プリミティブ line オブジェクト
プリミティブ line オブジェクト

プリミティブ line オブジェクト。ラインの作成後に、ラインのプロパティをクエリまたは変更するには、pl を使用します。一覧については、Line のプロパティを参照してください。

ヒント

関数 plot とは異なり、関数 line はプロットの前に newplot を呼び出しません。また、Figure や座標軸の NextPlot プロパティの値は考慮されません。現在の座標軸にラインが追加されるだけで、他のグラフィックスオブジェクトの削除や座標軸のプロパティのリセットは行われません。ただし、軸の範囲など一部の座標軸のプロパティは、ラインが収まるように更新される場合があります。

拡張機能

GPU 配列
Parallel Computing Toolbox™ を使用してグラフィックス処理装置 (GPU) 上で実行することにより、コードを高速化します。

使用上の注意事項および制限事項:

この関数は GPU 配列を受け入れますが、GPU 上では実行されません。

詳細については、GPU での MATLAB 関数の実行 (Parallel Computing Toolbox)を参照してください。

分散配列
Parallel Computing Toolbox™ を使用して、クラスターの結合メモリ上で大きなアレイを分割します。

使用上の注意事項および制限事項:

この関数は分散配列に対して演算を行いますが、クライアントの MATLAB で実行されます。

詳細については、分散配列を使用した MATLAB 関数の実行 (Parallel Computing Toolbox)を参照してください。
