exportgraphics

プロットまたはグラフィックスの内容をファイルに保存する

R2020a 以降

構文

exportgraphics(obj,filename)

exportgraphics(obj,filename,Name,Value)

説明

exportgraphics(obj,filename) は、obj で指定されたグラフィックスオブジェクトの内容をファイルに保存します。グラフィックスオブジェクトは、任意のタイプの座標軸、Figure、スタンドアロンの可視化、タイル表示チャートレイアウト、または Figure 内のコンテナーのいずれかにできます。結果のグラフィックスは、内容を囲む狭い余白に厳密にトリミングされます。

例

exportgraphics(obj,filename,Name,Value) は、ファイルを保存する追加のオプションを指定します。たとえば、exportgraphics(gca,"myplot.jpg","Resolution",300) は現在の座標軸の内容を 300 DPI のイメージファイルとして保存します。

例

すべて折りたたむ

座標軸をイメージファイルとしてエクスポートする

ライブスクリプトを開く

ラインプロットを作成して現在の座標軸を取得します。次に、座標軸の内容を JPEG ファイルとして保存します。

plot(rand(5,5))
ax = gca;
exportgraphics(ax,'LinePlot.jpg')

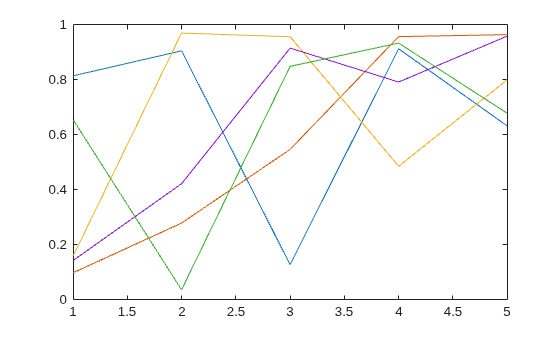

Figure contains an axes object. The axes object contains 5 objects of type line.

イメージ解像度の指定

ライブスクリプトを開く

イメージを表示して現在の座標軸を取得します。次に、座標軸の内容を 300-DPI JPEG ファイルとして保存します。

I = imread('peppers.png');
imshow(I)
ax = gca;
exportgraphics(ax,'Peppers300.jpg','Resolution',300)

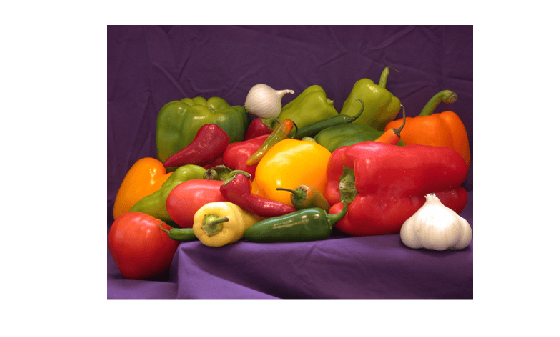

Figure contains an axes object. The axes object contains an object of type image.

Figure をエクスポート

ライブスクリプトを開く

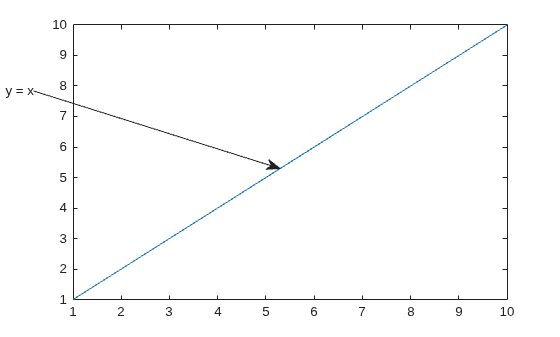

注釈が座標軸の境界からはみ出しているプロットを表示します。Figure の内容を PDF ファイルとして保存します。

plot(1:10)
annotation('textarrow',[0.06 0.5],[0.73 0.5],'String','y = x ')
f = gcf;
exportgraphics(f,'AnnotatedPlot.pdf')

Figure contains an axes object. The axes object contains an object of type line.

ベクトルグラフィックスのみを含む PDF としてエクスポート

ライブスクリプトを開く

棒グラフを表示して現在の座標軸を取得します。次に、座標軸の内容をベクトルグラフィックスのみを含む PDF として保存します。

bar([10 22 31 43])
ax = gca;
exportgraphics(ax,'BarChart.pdf','ContentType','vector')

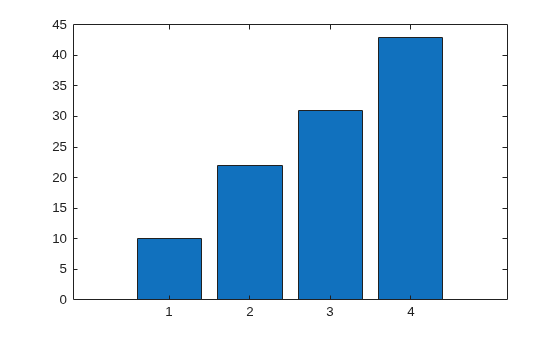

Figure contains an axes object. The axes object contains an object of type bar.

マルチページ PDF のエクスポート

ライブスクリプトを開く

マルチページ PDF を作成するには、名前と値の引数 'Append' を true に設定します。

たとえば、ラインプロットを作成し、座標軸の内容をファイル myplots.pdf に保存します。

plot([0 0.3 0.1 0.6 0.4 1])
ax = gca;
exportgraphics(ax,'myplots.pdf')

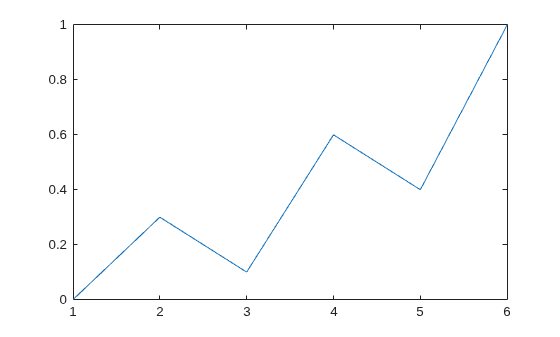

Figure contains an axes object. The axes object contains an object of type line.

次に、棒グラフを作成し、座標軸の内容を myplots.pdf の 2 番目のページとして保存します。

bar(1:10)
exportgraphics(ax,'myplots.pdf','Append',true)

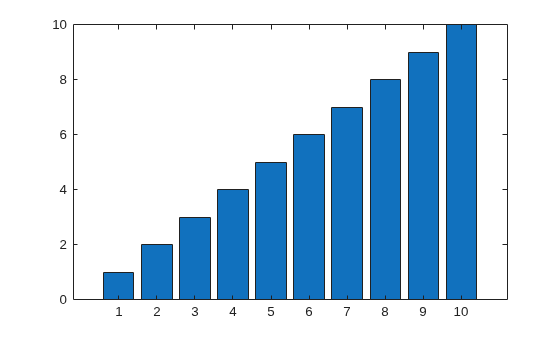

Figure contains an axes object. The axes object contains an object of type bar.

アニメーション GIF のエクスポート

ライブスクリプトを開く

放物線と 1 つのマーカーをプロットします。for ループの反復ごとにマーカーの位置を変更し、その変更をアニメーション GIF のフレームとして取得します。

x = -10:0.5:10;
y = x.^2;
p = plot(x,y,"-o","MarkerFaceColor","red");
for i=1:41
    p.MarkerIndices = i;
    exportgraphics(gca,"parabola.gif","Append",true)
end

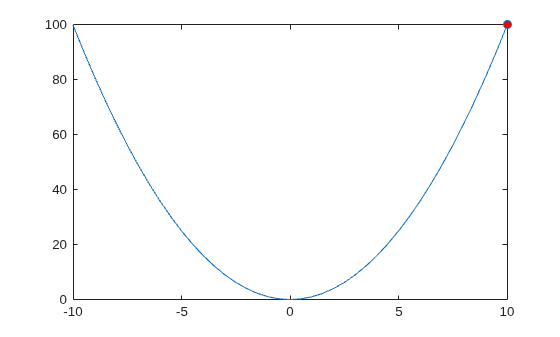

Figure contains an axes object. The axes object contains an object of type line.

タイル表示チャートレイアウトのエクスポート

ライブスクリプトを開く

2 つのプロットをタイル表示チャートレイアウトで表示します。次に、TiledChartLayout オブジェクトを関数 exportgraphics に渡して両方のプロットを PDF として保存します。

t = tiledlayout(2,1);
nexttile
plot([1 2 3])
nexttile
plot([3 2 1])
exportgraphics(t,'Layout.pdf')

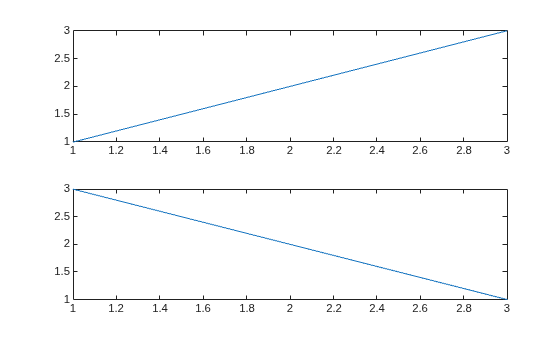

Figure contains 2 axes objects. Axes object 1 contains an object of type line. Axes object 2 contains an object of type line.

レイアウト内のプロットのいずれか 1 つのみ保存する場合は、軸の戻り引数を使用して関数 nexttile を呼び出します。次に、座標軸を関数 exportgraphics に渡します。

ヒートマップを透明な背景をもつ PDF としてエクスポート

ライブスクリプトを開く

ヒートマップチャートを表示します。次に、チャートを透明な背景のベクトルグラフィックスのみを含む PDF として保存します。

h = heatmap(rand(10,10));
exportgraphics(h,'Hmap.pdf','BackgroundColor','none','ContentType','vector')

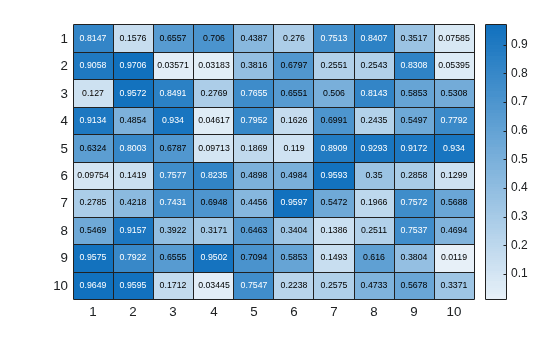

Figure contains an object of type heatmap.

プロットをコピーするためのアプリの作成

座標軸の内容を保存するプロットとボタンを表示する saveapp.m と呼ばれるプログラムファイルを作成します。ボタンのコールバック関数では、関数 uiputfile を呼び出して、ファイル名と場所についてユーザーにプロンプトを表示します。次に、指定されたファイルの絶対パスを使用して関数 exportgraphics を呼び出します。

function saveapp
f = uifigure;
ax = uiaxes(f,'Position',[25 25 400 375]);
plot(ax,[0 0.3 0.1 0.6 0.4 1])
b = uibutton(f,'Position',[435 200 90 30],'Text','Save Plot');
b.ButtonPushedFcn = @buttoncallback;

    function buttoncallback(~,~)
        filter = {'*.jpg';'*.png';'*.tif';'*.pdf';'*.eps'};
        [filename,filepath] = uiputfile(filter);
        if ischar(filename)
            exportgraphics(ax,[filepath filename]);
        end
    end
end

関数 saveapp を呼び出してアプリを実行します。アプリで [Save Plot] ボタンをクリックすると、ダイアログボックスにファイル名と場所のプロンプトが表示されます。次に、座標軸の内容が指定されたファイルに保存されます。ボタンを含む座標軸を囲む領域は、ファイルに含まれません。

saveapp

App containing a plot and a button labeled "Save Plot"

入力引数

すべて折りたたむ

`obj` — グラフィックスオブジェクト
座標軸 | Figure | スタンドアロンの可視化 | タイル表示チャートレイアウト | ...

グラフィックスオブジェクト。次のオブジェクトのいずれかとして指定します。

Axes、PolarAxes、GeographicAxes オブジェクトなど、任意のタイプの座標軸。
関数 figure または uifigure で作成された Figure。
heatmap チャートなどのスタンドアロンの可視化。
関数 tiledlayout で作成されたタイル表示チャートレイアウト。
Panel、Tab、ButtonGroup オブジェクトなど、Figure 内のコンテナー。

領域の取得

exportgraphics は、指定されたオブジェクトの内容を取得します。ボタンやスライダーなどの UI コンポーネントは取得しません。

また、隣接コンテナーや子コンテナーも取得しません。たとえば、ラインプロットを含む Figure の隣接パネルにヒートマップが含まれている場合を考えます。

f = figure;
ax = axes(f,'Position',[0.1 0.1 0.4 0.8]);
plot(ax,[0 1])
p = uipanel(f,'Position',[0.55 0.1 0.4 0.8]);
heatmap(p,rand(10,5))

exportgraphics(f,'myfigure.png')
exportgraphics(p,'mypanel.png')

Figure containing a line plot with an adjacent panel containing a heatmap

前のコードを実行すると、myfigure.png にはラインプロットが含まれますが、ヒートマップは含まれません。同様に、mypanel.png にはヒートマップが含まれますが、ラインプロットは含まれません。

`filename` — ファイル名
文字ベクトル | string スカラー

ファイル名。ファイル拡張子を含む文字ベクトルまたは string スカラーとして指定します。filename に絶対パスが含まれない場合、MATLAB^® は現在のフォルダーに保存します。ファイルの書き込み権限をもっていなければなりません。

以下の表に、サポートされるファイル形式とファイル拡張子 (大文字小文字を区別しない) を示します。

ファイル形式	ファイルの拡張子
Joint Photographic Experts Group (JPEG)	`'jpg'` または `'jpeg'`
Portable Network Graphics (PNG)	`'png'`
Tagged Image File Format (TIFF)	`'tif'` または `'tiff'`
Graphics Interchange Format (GIF)	`'gif'`
Portable Document Format (PDF) `ContentType` が `'vector'` に設定されている場合、PDF には組み込み可能なフォントが含まれます。	`'pdf'`
拡張メタファイル (EMF) (Windows^® システムのみ)	`'emf'`
Encapsulated PostScript^® (EPS)	`'eps'`

例: exportgraphics(gca,'myfile.jpg') は、現在の座標軸の内容を myfile.jpg という名前の JPEG ファイルに保存します。

名前と値の引数

引数のオプションのペアを Name1=Value1,...,NameN=ValueN として指定します。ここで Name は引数名で、Value は対応する値です。名前と値の引数は他の引数の後になければなりませんが、ペアの順序は重要ではありません。

R2021a より前では、コンマを使用してそれぞれの名前と値を区切り、Name を引用符で囲みます。

例: exportgraphics(gca,'myplot.jpg','Resolution',300) は、現在の座標軸の内容を 300-DPI イメージファイルに保存します。

`ContentType` — 内容のタイプ
`'auto'` (既定値) | `'vector'` | `'image'`

EMF、EPS、PDF ファイルとして保存するときの、保存する内容のタイプ。次のいずれかの値を指定します。

'auto' — MATLAB は、内容がベクトルグラフィックスかイメージかを制御します。
'vector' — 任意のサイズに拡大できるベクトルグラフィックスとして内容を保存します。PDF ファイルを保存している場合は、組み込み可能なフォントがファイルに含まれます。
'image' — ファイル内の 1 つ以上のイメージにコンテンツをラスタライズします。

メモ

JPEG、TIFF、および PNG ファイルでは 'vector' オプションはサポートされていません。
'vector' オプションを指定した場合、一部の可視化では漂遊線などのアーティファクトが含まれることがあります。

`Resolution` — 解像度 (DPI)
`150` (既定値) | 0 または正の整数

インチあたりのドット数 (DPI) の解像度。1 以上の正の整数として指定します。

ContentType が 'vector' の場合は、解像度を指定しても効果はありません。

`BackgroundColor` — 背景色
`[1 1 1]` (既定値) | `'current'` | `'none'` | RGB 3 成分 | `'r'` | `'g'` | `'b'` | ...

背景色。'current'、'none'、RGB 3 成分、16 進数カラーコード、または色名として指定します。背景色により、座標軸またはチャート周囲の余白の色が制御されます。

値が 'current' の場合、背景色は親コンテナーの色に設定されます。
値が 'none' の場合、背景色はファイル形式と ContentType の値に応じて透明または白に設定されます。
- 透明 — ContentType='vector' であるファイルの場合
- 白 — イメージファイル、つまり ContentType='image' の場合
- ContentType='auto' の場合、背景色は MATLAB により、保存する内容のタイプを判別するためのヒューリスティックな方法に従って設定されます。
あるいは、カスタム色または名前の付いた色を指定します。

カスタム色および名前の付いた色

RGB 3 成分および 16 進数カラーコードは、カスタム色を指定するのに役立ちます。

RGB 3 成分は、色の赤、緑、青成分の強度を指定する 3 成分の行ベクトルです。強度値は [0,1] の範囲でなければなりません。たとえば [0.4 0.6 0.7] のようになります。
16 進数カラーコードは、ハッシュ記号 (#) で始まり、3 桁または 6 桁の 0 から F までの範囲の 16 進数が続く文字ベクトルまたは string スカラーです。これらの値では大文字小文字は区別されません。したがって、カラーコード '#FF8800'、'#ff8800'、'#F80'、および '#f80' は等価です。

あるいは、名前を使用して一部の一般的な色を指定できます。次の表に、名前の付いた色オプション、等価の RGB 3 成分、および 16 進数カラーコードを示します。

色名	省略名	RGB 3 成分	16 進数カラーコード
`"red"`	`"r"`	`[1 0 0]`	`"#FF0000"`
`"green"`	`"g"`	`[0 1 0]`	`"#00FF00"`
`"blue"`	`"b"`	`[0 0 1]`	`"#0000FF"`
`"cyan"`	`"c"`	`[0 1 1]`	`"#00FFFF"`
`"magenta"`	`"m"`	`[1 0 1]`	`"#FF00FF"`
`"yellow"`	`"y"`	`[1 1 0]`	`"#FFFF00"`
`"black"`	`"k"`	`[0 0 0]`	`"#000000"`
`"white"`	`"w"`	`[1 1 1]`	`"#FFFFFF"`

MATLAB の多くのタイプのプロットで使用されている既定の色の RGB 3 成分および 16 進数カラーコードを次に示します。

RGB 3 成分	16 進数カラーコード	外観
`[0 0.4470 0.7410]`	`"#0072BD"`
`[0.8500 0.3250 0.0980]`	`"#D95319"`
`[0.9290 0.6940 0.1250]`	`"#EDB120"`
`[0.4940 0.1840 0.5560]`	`"#7E2F8E"`
`[0.4660 0.6740 0.1880]`	`"#77AC30"`
`[0.3010 0.7450 0.9330]`	`"#4DBEEE"`
`[0.6350 0.0780 0.1840]`	`"#A2142F"`

`Append` — 既存のファイルへの内容の追加
`false` (既定値) | `true`

既存のファイルへの内容の追加。true または false として指定します。

このオプションは、以下の場合に便利です。

内容を既存の PDF ファイルの最後のページとしてエクスポートする。複数のページを追加するには、Append オプションを使用して exportgraphics を複数回呼び出します。
内容をアニメーション GIF ファイルの最後のフレームとしてエクスポートする。複数のフレームを追加するには、Append オプションを使用して exportgraphics を複数回呼び出します。

メモ

引数 Append を使用すると、座標軸の範囲が同じであるチャートから基本的なアニメーション GIF ファイルを作成できます。チャート間で座標軸の範囲が異なる場合は、axis('manual') を使用するか、または関数 xlim、ylim または zlim を使用して、チャートの作成時に座標軸の範囲を固定することを検討してください。

イメージやより詳細なグラフィックスのアニメーションを作成するには、imwrite を使用します。imwrite の使用の詳細については、アニメーション GIF を書き込むを参照してください。

既存のファイルの名前を指定した場合に Append オプションを false に設定すると、MATLAB はそのファイルの内容を新しい内容で上書きします。

このオプションでサポートされるのは PDF および GIF ファイルのみです。

`Colorspace` — 色空間
`'rgb'` (既定値) | `'gray'` | `'cmyk'`

保存されるグラフィックスの色空間。'rgb'、'gray' または 'cmyk' として指定します。

'rgb' — トゥルーカラー RGB の内容をエクスポートします。
'gray' — 内容をグレースケールに変換します。
'cmyk' — 内容をエクスポートする前にシアン、マゼンタ、黄色、黒 (CMYK) に変換します。この色空間は EPS ファイルでのみサポートされます。

代替機能

座標軸ツールバーの [エクスポート] ボタンにカーソルを合わせると、ドロップダウンメニューが表示され、内容をエクスポートするためのオプションが示されます。

:内容を、余白なくトリミングしたイメージまたは PDF として保存します。
:内容をイメージとしてコピーします。
:内容をベクトルグラフィックスとしてコピーします。

バージョン履歴

R2020a で導入

すべて展開する

R2022a: アニメーション GIF ファイルの作成

名前と値の引数 Append を true に設定して exportgraphics を複数回呼び出して、アニメーション GIF を作成します。

参考

copygraphics | exportapp
