Rain

降雨伝播モデル

このページをすべて展開する

説明

Rain オブジェクトを使用して、伝送点からの電磁放射が雨の中を伝わるときの挙動をモデル化します。モデルの詳細については、[1]を参照してください。降雨伝播モデルは、1 ～ 1000 GHz で有効で、見通し内 (LOS) 条件を想定し、地形、地球の湾曲、およびその他の障害物を無視します。

作成

関数 propagationModel を使用して Rain オブジェクトを作成します。

プロパティ

すべて展開する

降雨強度 (mm/h 単位)。非負のスカラーとして指定します。

データ型: double

信号の偏波傾斜角 (度単位)。スカラーとして指定します。

データ型: double

オブジェクト関数

pathloss無線波伝播のパス損失
range無線波伝播の範囲
add伝播モデルの追加

例

すべて折りたたむ

ライブ スクリプトを開く

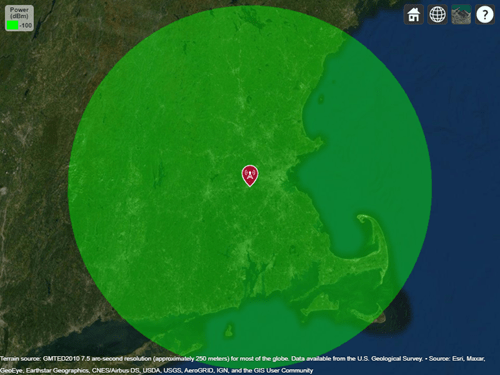

豪雨時における送信機のカバレッジ エリアを表示します。降雨強度を毎時 50 ミリメートルとして指定します。

pm = propagationModel("rain","RainRate",50);
tx = txsite("Name","Apple Hill","Latitude",42.3001,"Longitude",-71.3604);
coverage(tx,pm)

参照

[1] International Telecommunications Union Radiocommunication Sector. Specific attenuation model for rain for use in prediction methods. Recommendation P.838-3. ITU-R, approved March 8, 2005. https://www.itu.int/rec/R-REC-P.838/en.

[2] Seybold, John S. Introduction to RF Propagation. Hoboken, N.J: Wiley, 2005.

バージョン履歴

R2019b で導入
