FreeSpace

自由空間伝播モデル

R2019b 以降

説明

FreeSpace オブジェクトを使用して、伝送点からの電磁放射が自由空間を移動するときの挙動をモデル化します。自由空間伝播モデルは、周波数範囲を強制せず、見通し内 (LOS) 条件を想定し、地形、地球の湾曲、およびその他の障害物を無視します。

FreeSpace オブジェクトにはプロパティがありません。

作成

関数 propagationModel を使用して FreeSpace オブジェクトを作成します。

オブジェクト関数

pathloss	無線波伝播のパス損失
range	無線波伝播の範囲
add	伝播モデルの追加

例

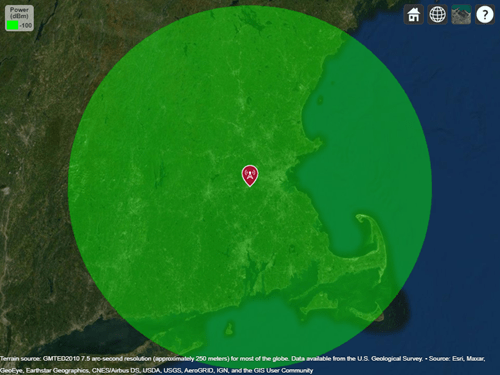

自由空間のモデル カバレッジ

自由空間における送信機のカバレッジ エリアを表示します。

pm = propagationModel("freespace");
tx = txsite("Name","Apple Hill","Latitude",42.3001,"Longitude",-71.3604);
coverage(tx,pm)

参照

[1] Seybold, John S. Introduction to RF Propagation. Hoboken, N.J: Wiley, 2005.

バージョン履歴

R2019b で導入

参考

関数

• propagationModel | coverage | fspl

オブジェクト

• Rain | Gas | Fog | CloseIn | LongleyRice | RayTracing

トピック

• 伝播モデルの選択
