comm.ConstellationDiagram

R2026a

IQ 平面における入力信号の表示と解析

説明

comm.ConstellationDiagram System object™ は、実数および複素数値の浮動小数点信号および固定小数点信号を IQ 平面に表示します。具体的には、IQ 平面は、変調信号の同相成分と直交成分を xy プロットの実軸と虚軸に表示します。この System object を使用して、変調された単一搬送波信号の定性解析と定量解析を実行します。

Constellation diagram displaying QPSK, 16-QAM, and 8-DPSK signals and signal quality measurements

コンスタレーションダイアグラムスコープウィンドウで、次のことができます。

複数の信号を単一のコンスタレーションダイアグラムに入力してプロットします。入力信号ごとに基準コンスタレーションを定義するには、ReferenceConstellation プロパティを使用します。
凡例で信号を選択することによって、個々のチャネルの表示と非表示を切り替えることができます。凡例を表示するには、ShowLegend プロパティを使用します。マルチチャネル信号の場合は、行列の列に個々の信号が定義された行列として入力を指定します。
個々の信号について計算されたエラーベクトル振幅 (EVM) と変調誤差比 (MER) の測定値を表示できます。測定値を表示および設定するには、[Measurements] タブで [EVM/MER] を選択します。複数の信号が入力される場合、[Channel] セクションで測定に使用する信号を選択できます。

入力信号のコンスタレーションダイアグラムを表示するには、次のようにします。

comm.ConstellationDiagram オブジェクトを作成し、そのプロパティを設定します。
関数と同様に、引数を指定してオブジェクトを呼び出します。

System object の機能の詳細については、System object とはを参照してください。

作成

構文

constdiag = comm.ConstellationDiagram

constdiag = comm.ConstellationDiagram(Name=Value)

説明

constdiag = comm.ConstellationDiagram は、実数および複素数値の浮動小数点信号および固定小数点信号を IQ 平面に表示するコンスタレーションダイアグラム System object を返します。

例

constdiag = comm.ConstellationDiagram(Name=Value) は、名前と値の引数を 1 つ以上使用してプロパティを設定します。たとえば comm.ConstellationDiagram(SamplesPerSymbol=10) は、プロットするシンボルごとに 10 個のサンプルを指定します。

例

プロパティ

すべて展開する

特に指定がない限り、プロパティは "調整不可能" です。つまり、オブジェクトの呼び出し後に値を変更することはできません。オブジェクトは呼び出すとロックされ、ロックを解除するには関数 release を使用します。

プロパティが "調整可能" の場合、その値をいつでも変更できます。

プロパティ値の変更の詳細については、System object を使用した MATLAB でのシステム設計を参照してください。

`Name` — コンスタレーションダイアグラムウィンドウのタイトル
`'Constellation Diagram'` (既定値) | 文字ベクトル | string スカラー

コンスタレーションダイアグラムウィンドウのタイトル。文字ベクトルまたは string スカラーとして指定します。

調整可能: Yes

データ型: char | string

`ShowTrajectory` — 信号の軌跡をプロットするオプション
`false` または `0` (既定値) | `true` または `1`

信号の軌跡をプロットするオプション。論理値 0 (false) または 1 (true) として指定します。このプロパティを true に設定すると、プロットする信号のコンスタレーション点間の軌跡が表示されます。信号の軌跡を表示するには、[Plot] タブで [Trajectory] を選択します。

調整可能: Yes

データ型: logical

`ShowReferenceConstellation` — 基準コンスタレーションを表示するオプション
`true` または `1` (既定値) | `false` または `0`

基準コンスタレーションを表示するオプション。logical 値 1 (true) または 0 (false) として指定します。

調整可能: Yes

データ型: logical

`EnableMeasurements` — EVM と MER の測定値を計算して表示するオプション
`false` または `0` (既定値) | `true` または `1`

EVM と MER の測定値を計算して表示するオプション。logical 値 0 (false) または 1 (true) として指定します。

調整可能: Yes

データ型: logical

`NumInputPorts` — 入力信号の数
`1` (既定値) | 範囲 [1, 20] の整数

入力信号の数。範囲 [1, 20] の整数として指定します。各入力信号は、マルチチャネル信号でも単一チャネル信号でも、スコープ内で個別のチャネルになります。

チャネルの総数は 20 以下でなければなりません。マルチチャネル入力信号を指定する場合、入力信号の最大数は、定義する入力チャネルの総数によって制限されます。

オブジェクトを呼び出す際は、指定する入力の数と、このプロパティの値が等しくなければなりません。

ヒント

複数の入力信号の ReferenceConstellation 値を定義するには、最初に NumInputPorts 値を設定しなければなりません。

データ型: double

シンボルの構成

`SamplesPerSymbol` — 各シンボルを表現するために使用されるサンプルの数
`1` (既定値) | 正の整数

各シンボルを表示するために使用されるサンプル数。正の整数として指定します。プロットが行われる前に、信号はこのプロパティの値でダウンサンプリングされます。

調整可能: Yes

データ型: double

`SampleOffset` — 点をプロットする前にスキップするサンプルの数
`0` (既定値) | 非負の整数

点をプロットする前にスキップするサンプル数。SamplesPerSymbol プロパティの値より小さい非負の整数として指定します。この値は、SamplesPerSymbol が 1 より大きい場合にスキップするサンプル数を指定します。

調整可能: Yes

データ型: double

`SymbolsToDisplaySource` — 表示するシンボルのソース
`'Input frame length'` (既定値) | `'Property'`

表示するシンボルのソース。次のいずれかの値を指定します。

'Input frame length' — 表示するシンボル数は、入力フレーム長を SamplesPerSymbol プロパティの値で除算したものと等しくなります。
'Property' — SymbolsToDisplay プロパティは、表示するシンボルの最大数を指定します。

調整可能: Yes

データ型: char | string

`SymbolsToDisplay` — 表示するシンボルの最大数
`256` (既定値) | 正の整数

表示するシンボルの最大数。正の整数として指定します。このプロパティを使用して、長い信号の入力時にコンスタレーションダイアグラムで表示するシンボルの最大数を制限します。オブジェクトは最新の受信シンボルをプロットします。

調整可能: Yes

依存関係

このプロパティを有効にするには、SymbolsToDisplaySource を 'Property' に設定します。

データ型: double

表示の構成

`ColorFading` — 退色効果を追加するオプション
`false` または `0` (既定値) | `true` または `1`

退色効果を追加するオプション。論理値 0 (false) または 1 (true) として指定します。このプロパティを true に設定すると、画面上に最初にプロットされた点からの時間間隔が開くにつれて点の色が薄くなります。このアニメーションはオシロスコープ表示に似ています。

調整可能: Yes

データ型: logical

`AxesLimits` — x 軸と y 軸の範囲
`[-1.375 1.375]` (既定値) | 2 要素の行ベクトル

x 軸と y 軸の範囲。2 要素の行ベクトルとして指定します。最初の要素が軸の最小値であり、2 番目の要素が軸の最大値です。

スコープウィンドウが正方形である場合、X 軸と Y 軸の両方の範囲が AxesLimits と同じになります。
スコープウィンドウが矩形である場合、小さい方の軸の範囲が AxesLimits と同じになります。大きい方の座標軸は、1:1 のアスペクト比を維持するために自動的に調整されます。

調整可能: Yes

データ型: double

`XLabel` — x 軸ラベル
`'In-phase Amplitude'` (既定値) | 文字ベクトル | string スカラー

x 軸ラベル。文字ベクトルまたは string スカラーとして指定します。

調整可能: Yes

データ型: char | string

`YLabel` — y 軸ラベル
`'Quadrature Amplitude'` (既定値) | 文字ベクトル | string スカラー

y 軸ラベル。文字ベクトルまたは string スカラーとして指定します。

調整可能: Yes

データ型: char | string

`Title` — プロットのタイトル
`''` (既定値) | 文字ベクトル | string スカラー

プロットのタイトル。文字ベクトルまたは string スカラーとして指定します。

調整可能: Yes

データ型: char | string

`ShowLegend` — 凡例を表示するオプション
`false` または `0` (既定値) | `true` または `1`

凡例を表示するオプション。論理値 0 (false) または 1 (true) として指定します。凡例にリストされる名前は ChannelNames プロパティで指定されている信号名です。入力信号を指定してオブジェクトを呼び出すまで、凡例は表示されません。

スコープの凡例で信号名をクリックすることで、そのスコープ内の信号の表示と非表示を切り替えることができます。

調整可能: Yes

データ型: logical

`ChannelNames` — 入力チャネルの名前
`{''}` (既定値) | string または文字ベクトルの cell 配列

入力チャネルの名前。文字列または文字ベクトルの cell 配列として指定します。名前が指定されない場合、オブジェクトはチャネルに Channel 1、Channel 2 などのラベルを付けます。

これらの名前は凡例、[Measurements] タブ、[Measurements Setting] ペインに表示されます。

例: {'8-QAM','8-PSK'} は、2 つの入力チャネルの名前をそれぞれ 8-QAM、8-PSK に指定します。

調整可能: Yes

データ型: cell

`ShowGrid` — グリッドを表示するオプション
`true` または `1` (既定値) | `false` または `0`

コンスタレーションダイアグラムでグリッドを表示するオプション。logical 値 1 (true) または 0 (false) として指定します。

調整可能: Yes

データ型: logical

`ShowTicks` — 目盛りラベルを表示するオプション
`false` または `0` (既定値) | `true` または `1`

コンスタレーションダイアグラムの軸に目盛りラベルを表示するオプション。logical 0 (false) または logical 1 (true) として指定します。

調整可能: Yes

データ型: logical

`Position` — スコープウィンドウの位置とサイズ
画面中央の 600 x 600 ピクセルのウィンドウ (既定値) | 4 要素の行ベクトル

スコープウィンドウの位置とサイズ (ピクセル)。[left bottom width height] 形式の 4 要素の行ベクトルとして指定します。ベクトルの最初の 2 つの要素はウィンドウの左下隅の位置を指定し、残りの 2 つの要素はウィンドウのサイズを指定します。位置の既定値は画面の解像度により異なります。

調整可能: Yes

データ型: double

基準コンスタレーション

`ReferenceConstellation` — 基準コンスタレーション
`[0.7071+0.7071i -0.7071+0.7071i -0.7071-0.7071i 0.7070-0.7071i]` (既定値) | 行ベクトル | cell 配列

入力信号の基準コンスタレーション。各入力信号の理想的なコンスタレーション点を定義する行ベクトルまたはベクトルの cell 配列として指定します。入力信号は単一チャネルまたはマルチチャネルです。入力信号ごとに 1 つの基準コンスタレーションを定義できます。

行ベクトルを指定すると、これらの値がすべての入力信号に適用されます。
cell 配列を指定する場合、入力信号のそれぞれに個別の基準コンスタレーションを定義できます。

EVM および MER の測定値では、指定された基準コンスタレーションを使用して、変調された入力信号の信号品質が計算されます。信号品質測定値の詳細については、EVM および MER の測定を参照してください。

調整可能: Yes

依存関係

複数の入力信号の ReferenceConstellation 値を定義するには、最初に NumInputPorts 値を設定しなければなりません。

データ型: double
複素数のサポート: あり

`ReferenceColor` — 基準コンスタレーションの表示色
`[1 0 0]` (赤) (既定値) | 3 要素の行ベクトル | cell 配列

基準コンスタレーションの表示色。各入力信号の RGB 成分の色を示す 3 要素の行ベクトル、または RGB 成分の色を含む cell 配列として指定します。

調整可能: Yes

データ型: double

`ReferenceMarker` — 基準コンスタレーション表示用のマーカー
`'+'` (既定値) | `'o'` | `'*'` | `'.'` | `'x'` | ...

基準コンスタレーション表示用のマーカー。次の表に記載されているいずれかの値を指定します。

マーカー	説明	生成されるマーカー
`"o"`	円
`"+"`	プラス記号
`"*"`	アスタリスク
`"."`	点
`"x"`	十字
`"_"`	水平線
`"\|"`	垂直線
`"square"`	正方形
`"diamond"`	菱形
`"^"`	上向き三角形
`"v"`	下向き三角形
`">"`	右向き三角形
`"<"`	左向き三角形
`"pentagram"`	星形五角形
`"hexagram"`	星形六角形
`"none"`	マーカーなし	該当なし

調整可能: Yes

測定の設定

`MeasurementInterval` — EVM と MER の測定時間ウィンドウの長さ
`'Current display'` (既定値) | `'All displays'` | ...

EVM と MER の測定時間ウィンドウの長さ。'Current display'、'All displays'、または範囲 [2, SymbolsToDisplay] の整数として指定します。

詳細については、EVM および MER の測定を参照してください。

調整可能: Yes

データ型: char | string | double

`EVMNormalization` — EVM 正規化方式
`'Average constellation power'` (既定値) | `'Peak constellation power'`

EVM 正規化方式。'Average constellation power' または 'Peak constellation power' として指定します。詳細については、EVM および MER の測定を参照してください。

調整可能: Yes

使用法

構文

constdiag(signal1, ..., signalN)

説明

constdiag(signal1, ..., signalN) は、最大で N 個の信号を 1 つのコンスタレーションダイアグラムに表示します。ここで、N は NumInputPorts プロパティの値です。

例

入力引数

すべて展開する

`signal1, ..., signalN` — 信号 (個別の引数)
列ベクトル | 行列

信号。N_sym 行 1 列の列ベクトルまたは N_sym 行 N_channel 列の行列を構成する個別の引数として指定します。N_sym は信号の数、N_channel は入力信号チャネルの数です。信号はデータ型と次元が異なる場合があります。

NumInputPorts 入力引数を指定する必要があります。ここで、N は N プロパティの値です。コンスタレーションダイアグラムには、最大 20 個の信号チャネルを個別に可視化することも、集合として可視化することもできます。たとえば、入力ごとに 2 チャネル信号を作成する場合は、最大 10 個の入力引数を定義できます。

このオブジェクトは可変サイズの入力を受け入れます。オブジェクトがロックされた後は、シミュレーション中に信号のフレームサイズ (行数) を変更できますが、チャネル数 (列数) は一定のままでなければなりません。詳細については、Variable-Size Signals in Codeを参照してください。

例: sig1_1、sig1_2、および sig2 が単一チャネルの列ベクトル信号の場合、[sig1_1,sig1_2],sig2 は 2 つの信号を指定します。最初の [sig1_1,sig1_2] は (2 つの列ベクトルを 1 つの行列に連結して作成される) 2 チャネル信号を指定します。2 番目の信号 sig2 は単一チャネルを指定します。

データ型: double
複素数のサポート: あり

オブジェクト関数

オブジェクト関数を使用するには、System object を最初の入力引数として指定します。たとえば、obj という名前の System object のシステムリソースを解放するには、次の構文を使用します。

release(obj)

すべて展開する

スコープに固有

`show`	スコープウィンドウの表示
`hide`	スコープウィンドウを非表示にする
`isVisible`	スコープウィンドウの可視性の決定

すべての System object に共通

`step`	System object のアルゴリズムの実行
`release`	リソースを解放し、System object のプロパティ値と入力特性の変更を可能にします。
`reset`	System object の内部状態のリセット

例

すべて折りたたむ

振幅が不均衡な QPSK コンスタレーションの表示

ライブスクリプトを開く

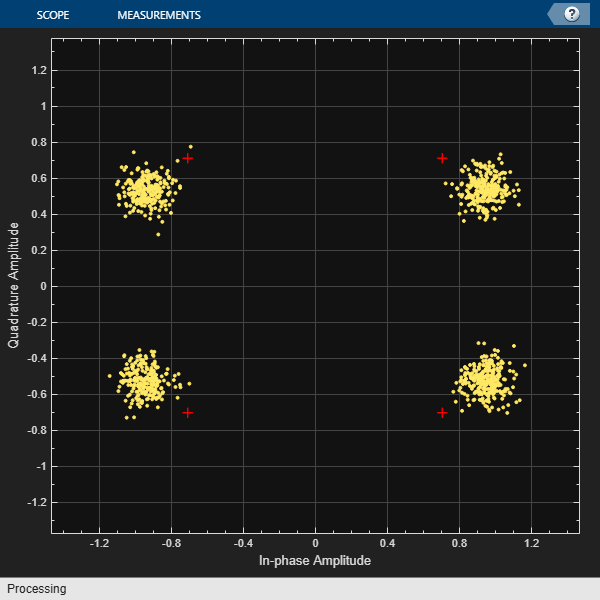

ランダムデータシンボルを QPSK 変調して、信号に振幅の不均衡を適用します。ノイズの多いチャネルを通して信号を渡します。結果のコンスタレーションを表示します。

コンスタレーションダイアグラム System object を作成します。このオブジェクトの既定の基準コンスタレーションは QPSK であるため、追加のプロパティを設定する必要はありません。

constDiagram = comm.ConstellationDiagram;

ランダムデータシンボルを生成してから、QPSK 変調を適用します。

data = randi([0 3],1000,1);
modData = pskmod(data,4,pi/4);

振幅の不均衡を変調信号に適用します。

txSig = iqimbal(modData,5);

送信信号を AWGN チャネル経由で渡してから、コンスタレーションダイアグラムを表示します。データ点は理想的な位置から移動しています。

rxSig = awgn(txSig,20);
constDiagram(rxSig)

16-QAM コンスタレーションの表示

ライブスクリプトを開く

16-QAM 変調を適用し、AWGN チャネルを使用してデータを送信してから、信号コンスタレーションを表示します。

16-QAM 基準コンスタレーションを作成します。

M = 16;
refC = qammod(0:M-1,M);

コンスタレーション基準点と座標軸の範囲を指定して、コンスタレーションダイアグラム System object を作成します。

constDiagram = comm.ConstellationDiagram(ReferenceConstellation=refC, ...
    AxesLimits=[-4 4]);

ランダムな 16 値データシンボルを生成します。

data = randi([0 M-1],1000,1);

16-QAM 変調を適用します。

sym = qammod(data,M);

AWGN チャネルを通して、変調された信号を渡します。

rcv = awgn(sym,15);

コンスタレーションダイアグラムを表示します。

constDiagram(rcv)

多入力信号のコンスタレーションの表示

ライブスクリプトを開く

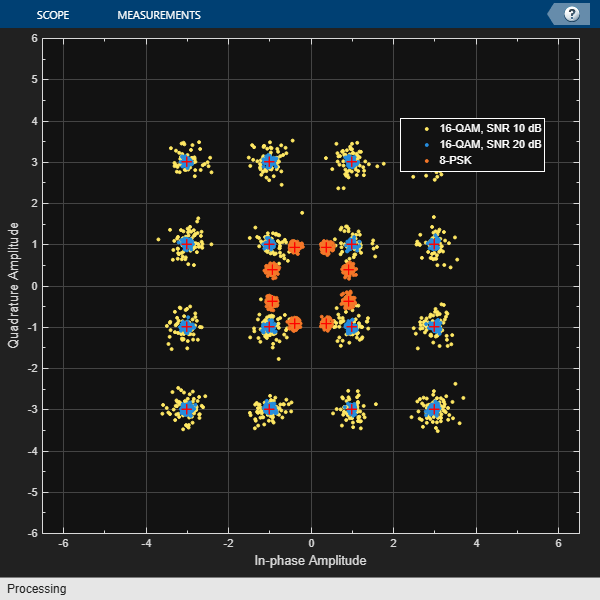

多入力およびマルチチャネルの変調信号のコンスタレーションを表示します。最初の入力で 2 つの 16-QAM 信号を使用し、2 番目の入力で 1 つの 8-PSK 信号を使用して、マルチチャネル信号をプロットします。

16-QAM および 8-PSK の基準コンスタレーションを作成します。

M = 16;
refQAM = qammod(0:M-1,M);
S = 8;
refPSK = pskmod(0:S-1,S,pi/8);

コンスタレーションダイアグラム System object を作成し、2 つの入力信号の基準コンスタレーションを指定します。このオブジェクトは、個々のマルチチャネル信号入力のすべてのチャネルに単一の基準コンスタレーションを適用しますが、個々の入力信号では別個の基準コンスタレーションを指定できます。

constDiag = comm.ConstellationDiagram(2, ...
    ReferenceConstellation={refQAM,refPSK}, ...
    ShowLegend=true, ...
    AxesLimits=[-6 6],...
    ChannelNames={'16-QAM, SNR 10 dB','16-QAM, SNR 20 dB','8-PSK'});

ランダムデータシンボルを生成し、シンボルを変調して、2 つの異なる SNR をもつ AWGN を追加して 2 つの受信信号を得ます。SNR の値として 10 dB と 20 dB を使用します。

d = randi([0 M-1],1000,1);
dQAM = qammod(d,M);
rcv1_1 = awgn(dQAM,10);
rcv1_2 = awgn(dQAM,20);
d = randi([0 S-1],1000,1);
dPSK = pskmod(d,S,pi/8);
rcv2 = awgn(dPSK,20);

最初の入力では、2 つの受信 16-QAM 信号を連結して、マルチチャネル信号を作成します。2 番目の入力では単一チャネルの 8-PSK 信号を使用します。

多入力およびマルチチャネル信号のコンスタレーションダイアグラムを表示します。

constDiag([rcv1_1,rcv1_2],rcv2);

詳細

すべて展開する

EVM および MER の測定

[Measurements] ペインに、EVM および MER 信号品質測定の設定と、指定された信号チャネルの計算結果が表示されます。

EVM — エラーベクトルは、理想的なコンスタレーション点から実際の受信機での点までの IQ 平面上のベクトルです。EVM の計算には平方根平均二乗 (RMS) 値、ピーク値、平均値が含まれます。

Average constellation power または Peak constellation power メソッドで以下のアルゴリズムを使用して、EVM_RMS と EVM_Average を計算し、正規化できます。

EVM 正規化方式	アルゴリズム
平均コンスタレーション電力	$E V M_{k} = 100 \sqrt{\frac{e_{k}}{P_{avg}}}$ 平均コンスタレーション電力の正規化の EVM_RMS (パーセント単位): $E V M_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{avg}}}$
ピークコンスタレーション電力	$E V M_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$ ピークコンスタレーション電力の正規化の EVM_RMS (パーセント単位): $E V M_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

EVM 正規化方式

アルゴリズム

平均コンスタレーション電力

$E V M_{k} = 100 \sqrt{\frac{e_{k}}{P_{avg}}}$

平均コンスタレーション電力の正規化の EVM_RMS (パーセント単位):

$E V M_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{avg}}}$

ピークコンスタレーション電力

$E V M_{k} = 100 \sqrt{\frac{e_{k}}{P_{max}}}$

ピークコンスタレーション電力の正規化の EVM_RMS (パーセント単位):

$E V M_{RMS} (%) = 100 \sqrt{\frac{\frac{1}{N} \sum_{k = 1}^{N} (e_{k})}{P_{max}}}$

[Measurements] ペインに、選択された入力チャネルの RMS およびピーク EVM (パーセンテージ単位) と、平均およびピーク EVM (デシベル単位) が表示されます。デシベル単位の EVM は、EVM (dB) = 10 ‑ log10(EVM_MS) = 20 ‑ log10(EVM_RMS) によって計算されます。ここで、

$e_{k} = {(I_{k} - {\tilde{I}}_{k})}^{2} + {(Q_{k} - {\tilde{Q}}_{k})}^{2}$
I_k は、入力ベクトルの k 番目のシンボルの同相の値です。
Q_k は、入力ベクトルの k 番目のシンボルの直交位相の値です。
I_k および Q_k は理想 (基準) シンボルの値を表します。 ${\tilde{I}}_{k}$ および ${\tilde{Q}}_{k}$ は測定された (受信した) シンボルの値を表します。
N は入力ベクトルの長さです。
P_avg は、平均コンスタレーション電力の値です。
P_max は、ピークコンスタレーション電力の値です。
$E V M_{RMS} = \sqrt{E V M_{MS}}$

ベクトルの最大 EVM の値は、 $E V M_{max} = max_{k \in [1, ..., N]} {E V M_{k}},$ です。ここで、k は長さ N のベクトルで k 番目のシンボルです。

MER — MER は、伝送信号の平均電力とエラーベクトルの平均電力の比です。[Measurements] ペインに、選択された信号チャネルの平均 MER の測定結果がデシベル単位で表示されます。
MER は、変調された信号の SNR を dB 単位で計算した測定値です。N シンボルに対する MER は次のようになります。
$M E R = 10 \times \log_{10} (\frac{\sum_{k = 1}^{N} (I_{k}^{2} + Q_{k}^{2})}{\sum_{k = 1}^{N} (e_{k})}) dB,$
ここで、
- $e_{k} = {(I_{k} - {\tilde{I}}_{k})}^{2} + {(Q_{k} - {\tilde{Q}}_{k})}^{2}$
- I_k は、入力ベクトルの k 番目のシンボルの同相の値です。
- Q_k は、入力ベクトルの k 番目のシンボルの直交位相の値です。
- I_k および Q_k は理想 (基準) 値を表します。 ${\tilde{I}}_{k}$ および ${\tilde{Q}}_{k}$ は測定された (受信した) シンボルを表します。

ヒント

単純な信号コンスタレーションのスナップショットを取得するには、関数 scatterplot を使用します。
信号品質を計算する場合、信号軌跡を表示する場合、複数の信号のコンスタレーションを取得する場合、または呼び出し間の状態を維持する場合は、comm.ConstellationDiagram System object を使用します。

拡張機能

すべて展開する

C/C++ コード生成
MATLAB® Coder™ を使用して C および C++ コードを生成します。

使用上の注意および制限:

オブジェクトの呼び出しを外部として扱うことで MEX コード生成をサポートします。スタンドアロンアプリケーション用のコード生成はサポートしません。
MATLAB コード生成における System object (MATLAB Coder)を参照してください。

バージョン履歴

R2013a で導入

すべて展開する

R2025a: コンスタレーションダイアグラム System object における個別の x 軸と y 軸の範囲が単一の軸の範囲に置き換えられる

comm.ConstellationDiagram System object において、個別の x 軸と y 軸の範囲の代わりに、統一された軸の範囲が使用されるようになりました。この変更により、指定された範囲が少なくとも 1 つの軸に必ず適用されるようになり、キャンバスサイズの管理が簡素化されます。ウィンドウのサイズ変更時またはズーム時に、スコープは 1:1 のアスペクト比を維持するために範囲を自動的に調整します。

R2023a: 可変サイズのサポート

このサポートによって、オブジェクトを呼び出すたびに入力信号の長さを変えられるようになりました。

参考

comm.ConstellationDiagram

説明

作成

構文

説明

プロパティ

Name — コンスタレーション ダイアグラム ウィンドウのタイトル 'Constellation Diagram' (既定値) | 文字ベクトル | string スカラー

ShowTrajectory — 信号の軌跡をプロットするオプション false または 0 (既定値) | true または 1

ShowReferenceConstellation — 基準コンスタレーションを表示するオプション true または 1 (既定値) | false または 0

EnableMeasurements — EVM と MER の測定値を計算して表示するオプション false または 0 (既定値) | true または 1

NumInputPorts — 入力信号の数 1 (既定値) | 範囲 [1, 20] の整数

ヒント

シンボルの構成

SamplesPerSymbol — 各シンボルを表現するために使用されるサンプルの数 1 (既定値) | 正の整数

SampleOffset — 点をプロットする前にスキップするサンプルの数 0 (既定値) | 非負の整数

SymbolsToDisplaySource — 表示するシンボルのソース 'Input frame length' (既定値) | 'Property'

SymbolsToDisplay — 表示するシンボルの最大数 256 (既定値) | 正の整数

依存関係

表示の構成

ColorFading — 退色効果を追加するオプション false または 0 (既定値) | true または 1

AxesLimits — x 軸と y 軸の範囲 [-1.375 1.375] (既定値) | 2 要素の行ベクトル

XLabel — x 軸ラベル 'In-phase Amplitude' (既定値) | 文字ベクトル | string スカラー

YLabel — y 軸ラベル 'Quadrature Amplitude' (既定値) | 文字ベクトル | string スカラー

Title — プロットのタイトル '' (既定値) | 文字ベクトル | string スカラー

ShowLegend — 凡例を表示するオプション false または 0 (既定値) | true または 1

ChannelNames — 入力チャネルの名前 {''} (既定値) | string または文字ベクトルの cell 配列

ShowGrid — グリッドを表示するオプション true または 1 (既定値) | false または 0

ShowTicks — 目盛りラベルを表示するオプション false または 0 (既定値) | true または 1

Position — スコープ ウィンドウの位置とサイズ 画面中央の 600 x 600 ピクセルのウィンドウ (既定値) | 4 要素の行ベクトル

基準コンスタレーション

ReferenceConstellation — 基準コンスタレーション [0.7071+0.7071i -0.7071+0.7071i -0.7071-0.7071i 0.7070-0.7071i] (既定値) | 行ベクトル | cell 配列

依存関係

ReferenceColor — 基準コンスタレーションの表示色 [1 0 0] (赤) (既定値) | 3 要素の行ベクトル | cell 配列

ReferenceMarker — 基準コンスタレーション表示用のマーカー '+' (既定値) | 'o' | '*' | '.' | 'x' | ...

測定の設定

MeasurementInterval — EVM と MER の測定時間ウィンドウの長さ 'Current display' (既定値) | 'All displays' | ...

EVMNormalization — EVM 正規化方式 'Average constellation power' (既定値) | 'Peak constellation power'

使用法

構文

説明

入力引数

signal1, ..., signalN — 信号 (個別の引数) 列ベクトル | 行列

オブジェクト関数

スコープに固有

すべての System object に共通

例

振幅が不均衡な QPSK コンスタレーションの表示

16-QAM コンスタレーションの表示

多入力信号のコンスタレーションの表示

詳細

EVM および MER の測定

ヒント

拡張機能

C/C++ コード生成 MATLAB® Coder™ を使用して C および C++ コードを生成します。

バージョン履歴

R2025a: コンスタレーション ダイアグラム System object における個別の x 軸と y 軸の範囲が単一の軸の範囲に置き換えられる

R2023a: 可変サイズのサポート

参考

ブロック

関数

トピック

`Name` — コンスタレーションダイアグラムウィンドウのタイトル
`'Constellation Diagram'` (既定値) | 文字ベクトル | string スカラー

`ShowTrajectory` — 信号の軌跡をプロットするオプション
`false` または `0` (既定値) | `true` または `1`

`ShowReferenceConstellation` — 基準コンスタレーションを表示するオプション
`true` または `1` (既定値) | `false` または `0`

`EnableMeasurements` — EVM と MER の測定値を計算して表示するオプション
`false` または `0` (既定値) | `true` または `1`

`NumInputPorts` — 入力信号の数
`1` (既定値) | 範囲 [1, 20] の整数

`SamplesPerSymbol` — 各シンボルを表現するために使用されるサンプルの数
`1` (既定値) | 正の整数

`SampleOffset` — 点をプロットする前にスキップするサンプルの数
`0` (既定値) | 非負の整数

`SymbolsToDisplaySource` — 表示するシンボルのソース
`'Input frame length'` (既定値) | `'Property'`

`SymbolsToDisplay` — 表示するシンボルの最大数
`256` (既定値) | 正の整数

`ColorFading` — 退色効果を追加するオプション
`false` または `0` (既定値) | `true` または `1`

`AxesLimits` — x 軸と y 軸の範囲
`[-1.375 1.375]` (既定値) | 2 要素の行ベクトル

`XLabel` — x 軸ラベル
`'In-phase Amplitude'` (既定値) | 文字ベクトル | string スカラー

`YLabel` — y 軸ラベル
`'Quadrature Amplitude'` (既定値) | 文字ベクトル | string スカラー

`Title` — プロットのタイトル
`''` (既定値) | 文字ベクトル | string スカラー

`ShowLegend` — 凡例を表示するオプション
`false` または `0` (既定値) | `true` または `1`

`ChannelNames` — 入力チャネルの名前
`{''}` (既定値) | string または文字ベクトルの cell 配列

`ShowGrid` — グリッドを表示するオプション
`true` または `1` (既定値) | `false` または `0`

`ShowTicks` — 目盛りラベルを表示するオプション
`false` または `0` (既定値) | `true` または `1`

`Position` — スコープウィンドウの位置とサイズ
画面中央の 600 x 600 ピクセルのウィンドウ (既定値) | 4 要素の行ベクトル

`ReferenceConstellation` — 基準コンスタレーション
`[0.7071+0.7071i -0.7071+0.7071i -0.7071-0.7071i 0.7070-0.7071i]` (既定値) | 行ベクトル | cell 配列

`ReferenceColor` — 基準コンスタレーションの表示色
`[1 0 0]` (赤) (既定値) | 3 要素の行ベクトル | cell 配列

`ReferenceMarker` — 基準コンスタレーション表示用のマーカー
`'+'` (既定値) | `'o'` | `'*'` | `'.'` | `'x'` | ...

`MeasurementInterval` — EVM と MER の測定時間ウィンドウの長さ
`'Current display'` (既定値) | `'All displays'` | ...

`EVMNormalization` — EVM 正規化方式
`'Average constellation power'` (既定値) | `'Peak constellation power'`

`signal1, ..., signalN` — 信号 (個別の引数)
列ベクトル | 行列

C/C++ コード生成
MATLAB® Coder™ を使用して C および C++ コードを生成します。

R2025a: コンスタレーションダイアグラム System object における個別の x 軸と y 軸の範囲が単一の軸の範囲に置き換えられる
