アンテナ カタログ
アンテナ カタログには、幅広い用途に対応する、すぐに使用可能なアンテナ オブジェクトの包括的なコレクションが用意されています。各アンテナ設計は完全にパラメーター化されており、特定の要件に合わせて寸法や材料をカスタマイズできます。また、アンテナ カタログには、組み込みの形状、CAD インポート、平面メッシュ モデリング、境界点の定義を使用してカスタム アンテナを作成するためのオブジェクトも用意されています。組み込みの解析関数を使用すると、放射パターン、インピーダンス、帯域幅、効率などのアンテナ性能を解析して可視化することができます。サポートされているカタログ要素の AI ベースのアンテナ モデルを活用し、設計空間を迅速に探索して、これらの要素の調整と解析を行います。
これらのアンテナは、Antenna (RF Blockset) ブロックを使用して RF システムに統合します。これらのアンテナは、有限アレイおよび無限アレイ、フェーズド アレイ (Phased Array System Toolbox)の素子として、また衛星シナリオ (Satellite Communications Toolbox)における送信機および受信機として使用します。RF Budget Analyzer (RF Toolbox) アプリでは、これらのアンテナを送信機、受信機、または送受信機として使用します。
アンテナを作成、可視化、解析する方法については、Antenna Modeling and Analysisを参照してください。
アンテナを対話的に設計、解析、最適化するには、アンテナ デザイナー アプリを使用します。
アンテナ カタログ要素の詳細な一覧については、アンテナ素子カタログを参照してください。
カテゴリ
- キャビティ アンテナ
矩形および円形のキャビティ
- クローバーリーフ アンテナ
広帯域クローバーリーフ
- 円錐アンテナ
バイコニカル、ディスコーン、モノコーン、ストリップ バイコニカル、ストリップ ディスコーン
- カスタム アンテナ
形状、平面メッシュ、ジオメトリ点、CAD ファイルからアンテナを作成する
- 誘電体共振器アンテナ
矩形および円筒形の誘電体共振器
- ダイポール アンテナ
メアンダ、折返しダイポール、ボウタイ、ブレード、クロス、サイクロイド、円筒形ダイポール、ロンビック、バイカッド
- フラクタル アンテナ
Sierpinski gasket、Sierpinski carpet、Koch dipole、Koch snowflake、Minkowski's Island
- ヘリックス アンテナ
モノフィラー、バイフィラー、クアドリフィラーのヘリックス (グランド プレーンあり/なし)
- ホーン アンテナ
矩形、円錐形、コルゲート、ポッター、スクリンプ、リッジ付きホーン
- 対数周期アンテナ
八木宇田、対数周期ダイポール アレイ、クワッド アンテナ
- ループ アンテナ
円形および矩形のループ
- モノポール アンテナ
モノポールおよびトップハット モノポール、逆型アンテナおよびコプレーナ逆型アンテナ、カスタム モノポール、円筒形モノポール
- MRI コイル
MRI 用バードケージ コイル
- パッチ アンテナ
矩形、楕円、三角形、および円形プローブ給電パッチ、インセット給電矩形パッチ、E ノッチおよび H ノッチ パッチ
- 反射体アンテナ
矩形、円形、グリッド、円筒形、放物面、コーナー、二重反射体、誘電体レンズ
- スロット アンテナ
スロット、ビバルディ、オフセット キャビティ ビバルディ、アンチポーダル ビバルディ
- スパイラル アンテナ
アルキメデス螺旋、矩形螺旋、等角螺旋
- 導波管
矩形導波管、円形導波管、リッジ付き導波管、スロット付き導波管
注目の例

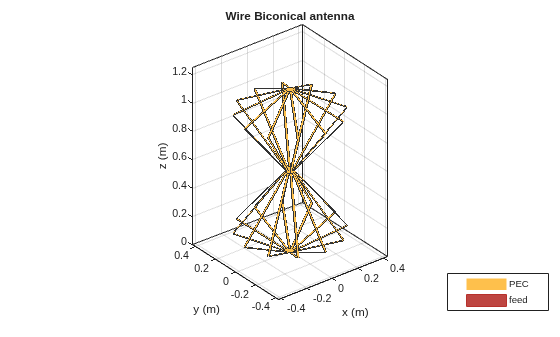

Design and Analyze VHF/UHF Biconical Antenna for Testing Applications
Design and analyze a wire biconical antenna that can be used in various testing applications. Wire biconical antennas are used as a standard victim in any compliance test lab in a variety of testing applications such as immunity testing, emission testing, spectrum monitoring, and shielding effectiveness etc.
Ultra-Wideband (UWB) Planar Monopole Antennas
Design UWB planar monopole antennas. Planar monopole antennas are simple in geometry and provide an ultra-wideband (UWB) operating bandwidth. To create a planar monopole, replace a conventional wire monopole with planar elements in a variety of shapes to increase the surface area of the monopole. To design a planar monopole antenna, mount a planar metal plate on the ground plane. The ground plane can also have various shapes.

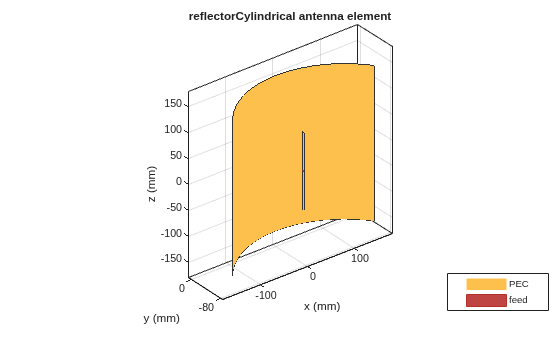

Design and Analyze Curved Reflector Antennas
Design and analyze the curved reflector antennas. Curved reflector antennas are an upgraded version of rectangular reflector antennas. The curved reflector surface of these antennas reflects and focuses the signal, thereby increasing the signal strength. Some of the notable characteristics of the curved reflectors are high gain, low cross-polarization, and reasonable bandwidth.
