フラクタル アンテナ
フラクタル アンテナは、自己相似設計を使用して、所定の総表面積または体積内で電磁放射を受信または送信できる材料の長さを最大化するか、周囲長を増加させます。フラクタル アンテナはプリント構造であり、誘電体基板上にエッチングされます。
フラクタル アンテナの主な利点には、次のようなものがあります。
サイズがコンパクトであるため、必要なスペースが削減される。
長さまたは周囲長の増加により入力抵抗が高くなる。
アプリ
| アンテナ デザイナー | アンテナの設計、可視化、解析 |
| アンテナ アレイ デザイナー | Design, visualize, and analyze arrays |
オブジェクト
fractalKoch | Create Koch curve fractal dipole or loop antenna on xy- plane |
fractalGasket | Create Sierpinski's Gasket fractal antenna on xy- plane |
fractalCarpet | Create Sierpinski's carpet fractal antenna |
fractalIsland | Minkowski's loop fractal antenna |
fractalSnowflake | Create fractal Koch snowflake antenna |
関数
注目の例
Multiband Nature and Miniaturization of Fractal Antennas
Analyze the multi band characteristics of fractal antennas and compare the size of fractal antennas with conventional antennas. The term fractal means irregular fragment. A Fractal is a rough or fragmented geometric shape that can be subdivided in parts, each of which is a reduced size of the whole. Fractal geometries are applied to antenna elements which aids in creating antennas of compact size and multi band behavior. These characteristics are required in small and complex circuits. Fractal antennas are multiband, high gain, low profile antennas. They are compact relative to the conventional antennas because of their efficient space filling nature.

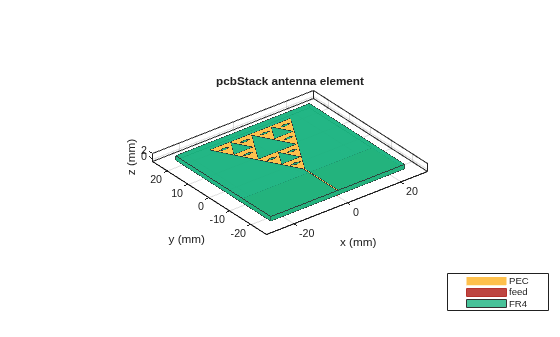

Modified Sierpinski Monopole Fractal Antenna for Dual-Band Application
Model and analyze a second-order modified Sierpinski fractal antenna in a monopole configuration using Antenna Toolbox™ software. A single triangular Sierpinski cell is the basic building block of the Sierpinski fractal antenna. In this example, you construct a second order modified Sierpinski fractal antenna by fractalizing a single Sierpinski cell embedded with a diamond shape in two iterations. The triangle and the diamond have the same ratios throughout the process. The modified design has a reduced footprint in terms of the overall dimensions and the quantity of metal conductor compared to a normal second-order Sierpinski fractal antenna. The order of fractalization determines the number of resonant frequencies of the antenna.
