スロット アンテナ
スロット アンテナは、アンテナの設置スペースが限られている場所で使用される薄型アンテナです。これらのアンテナは極超短波 (UHF) で動作し、レーダー アンテナや携帯電話基地局のセクター アンテナとして広く使用されています。ビバルディはスロット アンテナの一種です。構造がシンプルで小型であることから、超広帯域 (UWB) 用途で使用される指向性アンテナです。アンチポーダル ビバルディは、エンド ファイア型テーパー スロット アンテナのグループに属します。このタイプのアンテナは、サイド ローブが少なく、広い帯域幅をもちながら中程度のゲインを得られることが期待されます。
スロット アンテナ カタログ
アプリ
| アンテナ デザイナー | アンテナの設計、可視化、解析 |
| アンテナ アレイ デザイナー | Design, visualize, and analyze arrays |
オブジェクト
slot | Create rectangular slot antenna on ground plane |
vivaldi | Create Vivaldi notch antenna on ground plane with exponential or linear tapering |
vivaldiAntipodal | Create an antipodal Vivaldi element |
vivaldiOffsetCavity | Create Vivaldi antenna with rectangular or circular offset cavity (R2021a 以降) |
関数
注目の例

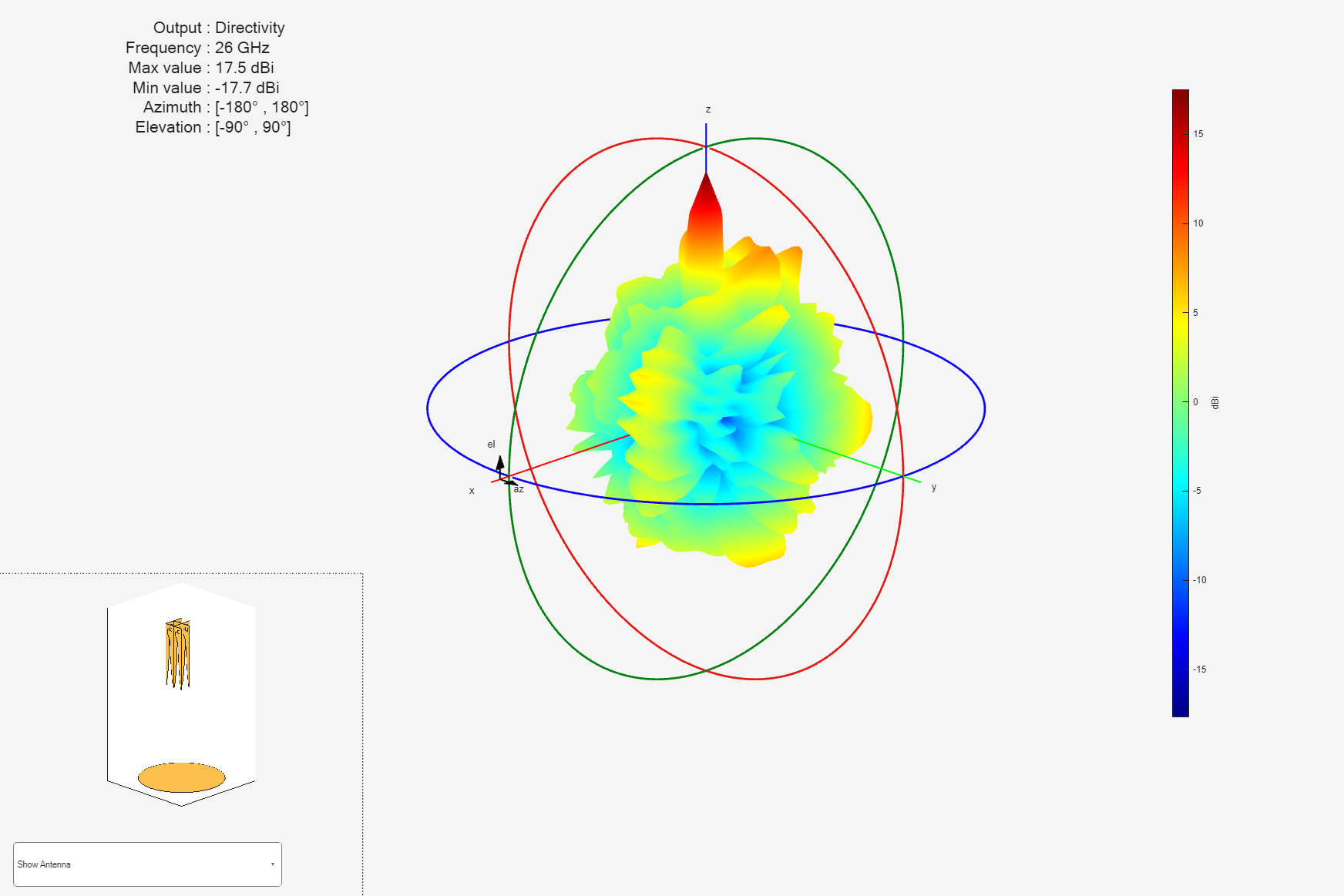

Design and Analyze Parabolic-Reflector-Backed Wideband Egg Crate Array
Create an egg crate array of vivaldiOffsetCavity antenna elements backed by a parabolic reflector. The Vivaldi antenna is widely used in radar and electronic countermeasures because of its simple structure and wide operating bandwidth. The egg crate array consists of Vivaldi antenna elements oriented in a grid. The egg crate array in Antenna Toolbox™ is a fully metallic array, which is capable of handling a high average power. Vivaldi phased arrays are used for a wide range of applications at various frequencies and bandwidths. The egg crate array of vivaldi antenna elements provides a wide bandwidth. You can back the array with any Antenna Toolbox backing structure. In this example, you analyze the Vivaldi element, egg crate array, and egg crate array backed with a parabolic reflector over 5G frequency bands.
