ダウンリンク物理量信号

5G NR のプライマリとセカンダリの同期信号 (PSS と SSS) および基準信号 (PBCH と PDSCH の DM-RS、PDSCH の PT-RS、ならびに CSI-RS、PRS)

プライマリとセカンダリのダウンリンク同期信号は、セル ID とフレームタイミングを取得するためにユーザー端末 (UE) によって使用されます。UE は、復調基準信号 (DM-RS) とチャネル状態情報基準信号 (CSI-RS) を使用して、チャネル推定を支援し、測定をサポートします。UE は、位相ノイズ補償のために PDSCH の位相トラッキング基準信号 (PT-RS) を使用します。位置決め基準信号 (PRS) は、無線ネットワークで UE の位置を推定するために使用されます。

関数

すべて展開する

同期信号

`nrPSS`	PSS シンボルの生成
`nrPSSIndices`	Generate PSS resource element indices
`nrSSS`	SSS シンボルの生成
`nrSSSIndices`	Generate SSS resource element indices

PDSCH 復調基準信号

`nrPDSCHDMRS`	PDSCH DM-RS シンボルの生成
`nrPDSCHDMRSIndices`	Generate PDSCH DM-RS indices
`nrPDSCHDMRSConfig`	PDSCH DM-RS configuration parameters

PBCH 復調基準信号

`nrPBCHDMRS`	Generate PBCH DM-RS symbols
`nrPBCHDMRSIndices`	Generate PBCH DM-RS resource element indices

チャネル状態情報基準信号

`nrCSIRS`	Generate CSI-RS symbols
`nrCSIRSIndices`	Generate CSI-RS resource element indices
`nrCSIRSConfig`	CSI-RS configuration parameters

PDSCH 位相トラッキング基準信号

`nrPDSCHPTRS`	Generate PDSCH PT-RS symbols
`nrPDSCHPTRSIndices`	Generate PDSCH PT-RS Indices
`nrPDSCHPTRSConfig`	PDSCH PT-RS configuration parameters

位置決め基準信号

`nrPRSConfig`	PRS configuration parameters
`nrPRS`	Generate PRS symbols
`nrPRSIndices`	Generate PRS resource element indices

キャリア構成

`nrCarrierConfig`	キャリア構成パラメーター
`nrResourceGrid`	空のキャリアスロットリソースグリッドの生成

トピック

Map 5G Physical Channels and Signals to the Resource Grid
Generate and map 5G NR physical channels and signals to the resource grid using 5G Toolbox™ features.
同期信号ブロックと同期信号バースト
複数の 5G NR 同期信号ブロック (SSB) を生成して、同期信号バースト (SS バースト) を形成する。
CSI-RS を使用した NR チャネル推定
キャリアリソースグリッドにマッピングされた CSI-RS シンボルとインデックスを使用して、チャネル推定を実行する。
5G NR CSI-RS の測定
CSI-RS を使用して、CSI-RSRP、CSI-RSSI、CSI-RSRQ の測定方法について学習する。

注目の例

NR PDSCH Resource Allocation and DM-RS and PT-RS Reference Signals

Learn about the effects of PDSCH resource allocation on the time-frequency structure of DM-RS and PT-RS.

ライブスクリプトを開く

NR SSB Beam Sweeping

Employ beam sweeping at gNB and UE and learn about beam management procedures during initial access.

スクリプトを開く

NR Downlink Transmit-End Beam Refinement Using CSI-RS

Transmit multiple CSI-RS resources in different directions in a scattering environment and select the optimal transmit beam based on RSRP.

ライブスクリプトを開く

NR Phase Noise Modeling and Compensation

Analyze the impact of phase noise in a 5G OFDM system and use PT-RS in compensating the CPE.

ライブスクリプトを開く

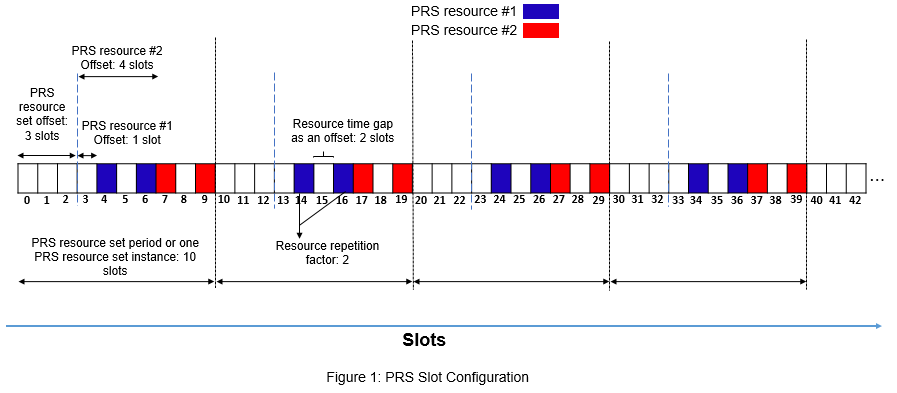

NR Positioning Reference Signal

Learn about the effects of different PRS resource set configurations on the time-frequency structure of PRS resources.

ライブスクリプトを開く

NR Positioning Using PRS

Calculate the position of UE within a network of gNBs by using NR positioning reference signal.

ライブスクリプトを開く
