plotEmpiricalCDF

データ ドリフト検出用に指定された変数についての経験的累積分布関数 (ecdf) をプロット

R2022a 以降

構文

plotEmpiricalCDF(DDiagnostics)

plotEmpiricalCDF(DDiagnostics,Variable=variable)

plotEmpiricalCDF(ax,___)

St = plotEmpiricalCDF(___)

説明

plotEmpiricalCDF(DDiagnostics) は、p 値が最も低い連続変数についてのベースライン データとターゲット データの ecdf 値をプロットします。データに連続変数が含まれていない場合、plotEmpiricalCDF はプロットを生成せず、代わりに警告を返します。

detectdrift の呼び出しで EstimatePValues の値を false に設定した場合、plotEmpiricalCDF は p 値とドリフト ステータスについて NaN を表示します。

plotEmpiricalCDF(DDiagnostics,Variable=variable) は、variable で指定された変数についての ecdf をプロットします。

plotEmpiricalCDF(ax,___) は、上記の構文におけるいずれかの入力引数の組み合わせを使用して、gca ではなく ax の座標軸にプロットします。

St = plotEmpiricalCDF(___) は、ecdf をプロットし、Stair オブジェクトの配列 St を返します。これは、オブジェクトのプロパティを調べたり変更したりするために使用します。詳細については、Stair のプロパティ を参照してください。

例

"p" 値が最も低い変数についての ECDF のプロット

3 つの変数をもつベースライン データとターゲット データを生成します。ターゲット データで 2 つ目と 3 つ目の変数の分布パラメーターを変化させます。

rng('default') % For reproducibility
baseline = [normrnd(0,1,100,1),wblrnd(1.1,1,100,1),betarnd(1,2,100,1)];
target = [normrnd(0,1,100,1),wblrnd(1.2,2,100,1),betarnd(1.7,2.8,100,1)];

すべての変数についての並べ替え検定を実行して、ベースライン データとターゲット データの間のドリフトを調べます。

DDiagnostics = detectdrift(baseline,target)

DDiagnostics =
  DriftDiagnostics

              VariableNames: ["x1"    "x2"    "x3"]
       CategoricalVariables: []
                DriftStatus: ["Stable"    "Drift"    "Warning"]
                    PValues: [0.3850 0.0050 0.0910]
        ConfidenceIntervals: [2×3 double]
    MultipleTestDriftStatus: "Drift"
             DriftThreshold: 0.0500
           WarningThreshold: 0.1000


  Properties, Methods

"p" 値が最も低い変数についての ecdf をプロットします。

plotEmpiricalCDF(DDiagnostics)

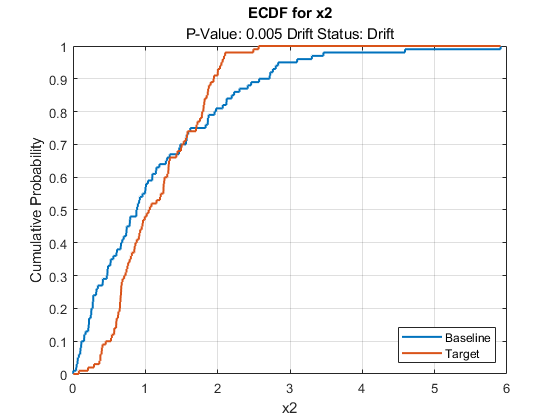

既定では、plotEmpiricalCDF は、"p" 値が最も低い変数についてのベースライン データとターゲット データの ecdf をプロットします。この例では x2 です。2 つの経験的累積分布関数の差異を確認できます。変数 x2 の "p" 値とドリフト ステータスもプロットに表示されます。

指定した変数についての ECDF のプロット

3 つの変数をもつベースライン データとターゲット データを生成します。ターゲット データで 2 つ目と 3 つ目の変数の分布パラメーターを変化させます。

rng('default') % For reproducibility
baseline = [normrnd(0,1,100,1),wblrnd(1.1,1,100,1),betarnd(1,2,100,1)];
target = [normrnd(0,1,100,1),wblrnd(1.2,2,100,1),betarnd(1.7,2.8,100,1)];

すべての変数についての並べ替え検定を実行して、ベースライン データとターゲット データの間のドリフトを調べます。

DDiagnostics = detectdrift(baseline,target)

DDiagnostics =
  DriftDiagnostics

              VariableNames: ["x1"    "x2"    "x3"]
       CategoricalVariables: []
                DriftStatus: ["Stable"    "Drift"    "Warning"]
                    PValues: [0.3850 0.0050 0.0910]
        ConfidenceIntervals: [2×3 double]
    MultipleTestDriftStatus: "Drift"
             DriftThreshold: 0.0500
           WarningThreshold: 0.1000


  Properties, Methods

3 つ目の変数についての ecdf をプロットします。

plotEmpiricalCDF(DDiagnostics,Variable="x3")

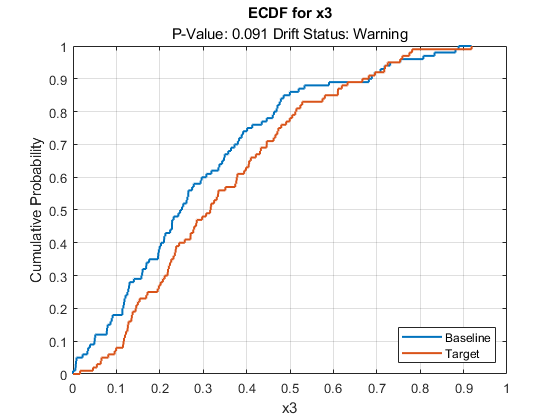

plotEmpiricalCDF により、ベースライン データとターゲット データの ecdf がプロットされます。指定した変数の推定 "p" 値とドリフト ステータスも表示されます。

変数についての ECDF のタイル レイアウトによるプロット

標本データを読み込みます。

load humanactivity

データ セットの詳細については、コマンド ラインで Description を入力してください。

10 列目から 15 列目までについて、最初の 250 個の観測値をベースライン データとして割り当て、次の 250 個をターゲット データとして割り当てます。

baseline = feat(1:250,10:15);
target = feat(251:500,10:15);

すべての変数についてドリフトを検定します。

DDiagnostics = detectdrift(baseline,target)

DDiagnostics =
  DriftDiagnostics

              VariableNames: ["x1"    "x2"    "x3"    "x4"    "x5"    "x6"]
       CategoricalVariables: []
                DriftStatus: ["Drift"    "Stable"    "Stable"    "Drift"    "Stable"    "Warning"]
                    PValues: [1.0000e-03 0.5080 0.2370 1.0000e-03 0.5370 0.0820]
        ConfidenceIntervals: [2×6 double]
    MultipleTestDriftStatus: "Drift"
             DriftThreshold: 0.0500
           WarningThreshold: 0.1000


  Properties, Methods

変数 x4 と x6 のドリフト ステータスはそれぞれ Drift と Warning です。x4 と x6 についての ecdf 値をタイル レイアウトでプロットします。

tiledlayout(1,2);
ax1 = nexttile;
plotEmpiricalCDF(DDiagnostics,ax1,Variable="x4")
ax2= nexttile;
plotEmpiricalCDF(DDiagnostics,ax2,Variable="x6")

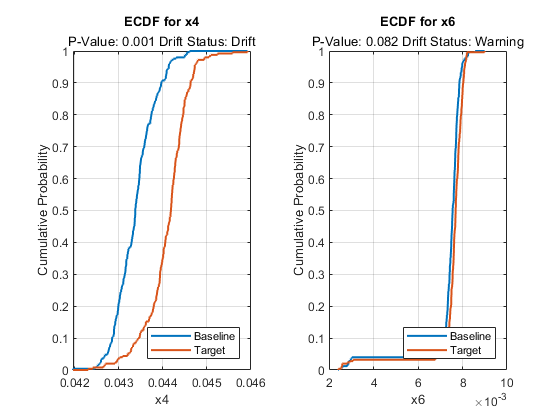

変数 x4 の方がベースライン データとターゲット データの ecdf の差異が大きくなっています。変数 x4 について、関数 detectdrift でシフトが検出されます。

入力引数

DDiagnostics — ドリフト検出用の並べ替え検定の診断

DriftDiagnostics オブジェクト

ドリフト検出用の並べ替え検定の診断。detectdrift から返される DriftDiagnostics オブジェクトとして指定します。

variable — ecdf を可視化する変数

string | 文字ベクトル | 整数のインデックス

ecdf をプロットする変数。string、文字ベクトル、または整数のインデックスとして指定します。

例: Variable="x3"

例: Variable=3

データ型: single | double | char | string

ax — プロットする座標軸

Axes オブジェクト | UIAxes オブジェクト

プロットに使用する座標軸。Axes オブジェクトまたは UIAxes オブジェクトとして指定します。ax を指定しない場合、plotEmpiricalCDF は、現在の座標軸を使用してプロットを作成します。axes オブジェクトを作成する方法の詳細については、axes と uiaxes を参照してください。

バージョン履歴

R2022a で導入

参考

detectdrift | DriftDiagnostics | plotDriftStatus | plotHistogram | plotPermutationResults | ecdf | summary | histcounts
