信号線の管理

モデルの構築が進むにつれて、モデルのブロックを整理するのに機能的にも視覚的にもモデルコンポーネントが役立つようになります。モデル内で信号線を同様に整理するために、信号をグループ化してバスを作成するなど、さまざまな戦略を適用することができます。

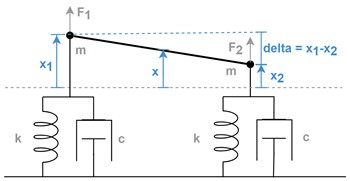

信号線の煩雑さを軽減する方法を示すために、この例では複数のセンサーとアクチュエータを使用してモデルを実装します。このシステムには 2 つのバネ、ダンパー、質量があります。ビームが 2 つの質量を接続します。

センサーは質量の変位を読み取ります。コントローラーはビーム中央の高さを調整し、アクチュエータが質量に加えるべき力を計算することで、ビームを水平にします。コントローラーはビーム終端間の高さの相違を使用して、ビームを水平にします。

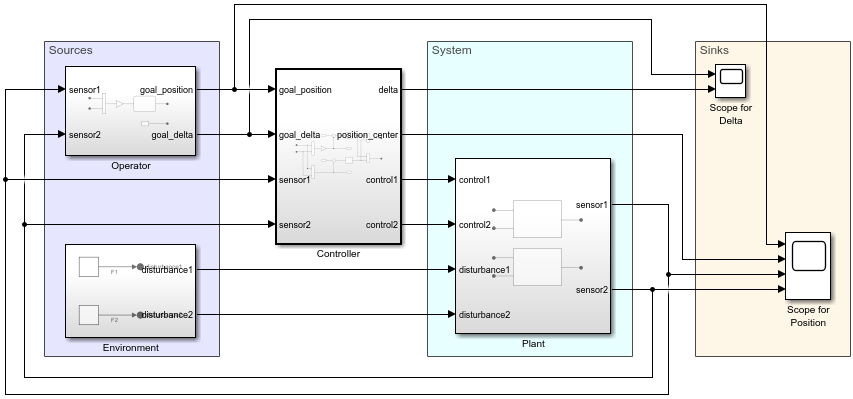

ex_modeling_signals という名前のモデルは、システムとその環境、オペレーター、およびコントローラーを表します。

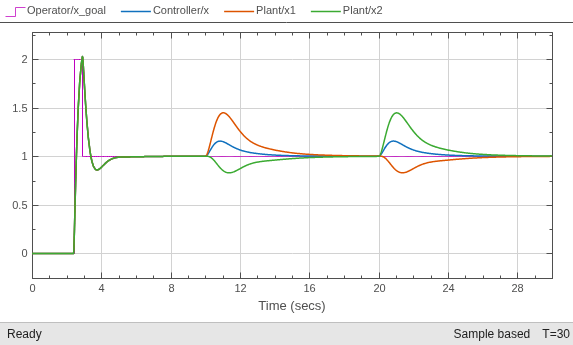

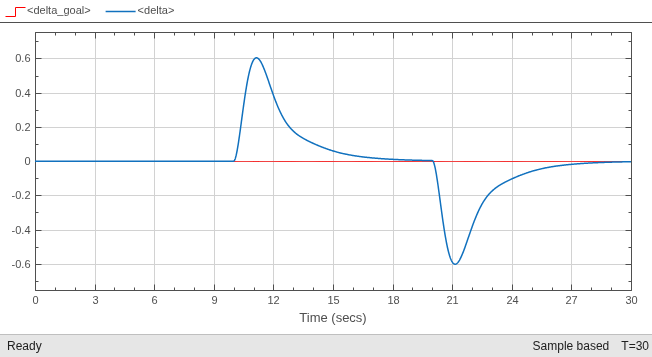

シミュレーション後に信号を表示するために、モデルでは 2 つの Scope ブロックが使用されます。1 つ目の Scope ブロックには、目標のビームと実際のビームの水平度が示されます。もう 1 つの Scope ブロックには、中心におけるビームの目標位置と実際の位置、および両端での実際のビームの位置が示されます。

ログ記録用の信号のマーク

信号線の数を減らすには、ビューアーを信号線に直接接続するか、信号線のデータログを有効にします。Sink ブロックを使用せずにシミュレーションデータを可視化する方法を選択することで、余分な信号線を回避できます。

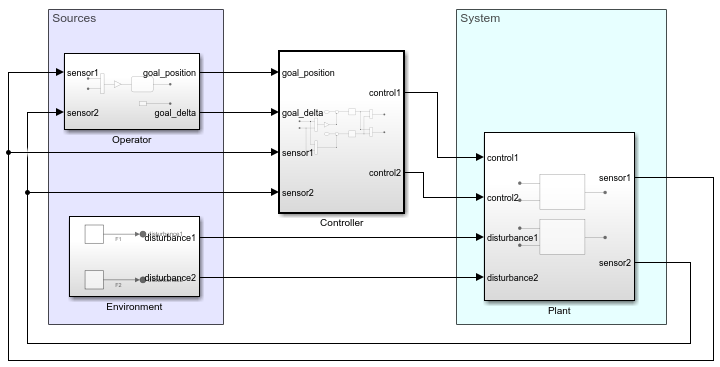

ex_modeling_simulation_data_inspector という名前のモデルは Scope ブロックと関連する信号線を削除してから、それらの信号のデータログを有効にします。

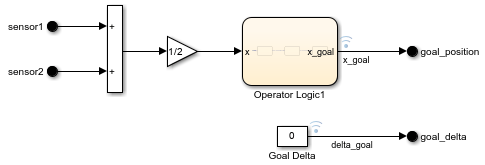

Operator サブシステムでは、x_goal および delta_goal というラベルが付いた信号が、各信号の上に表示されたアイコンで示されるようにログ記録用にマークされています。

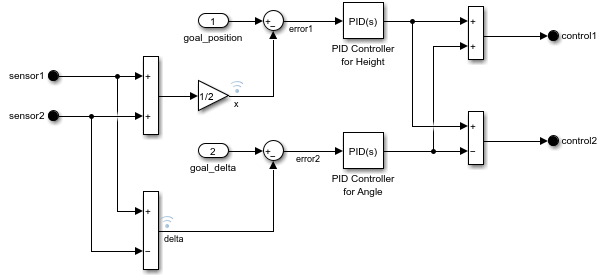

Controller サブシステムでは、x および delta というラベルが付いた信号がログ記録用にマークされています。

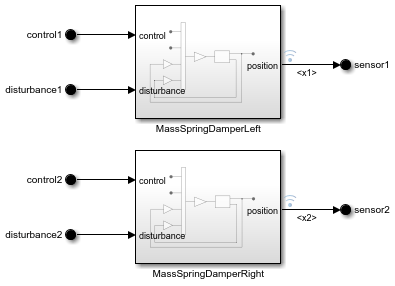

Mechanical System サブシステムでは、x1 および x2 というラベルが付いた信号がログ記録用にマークされています。

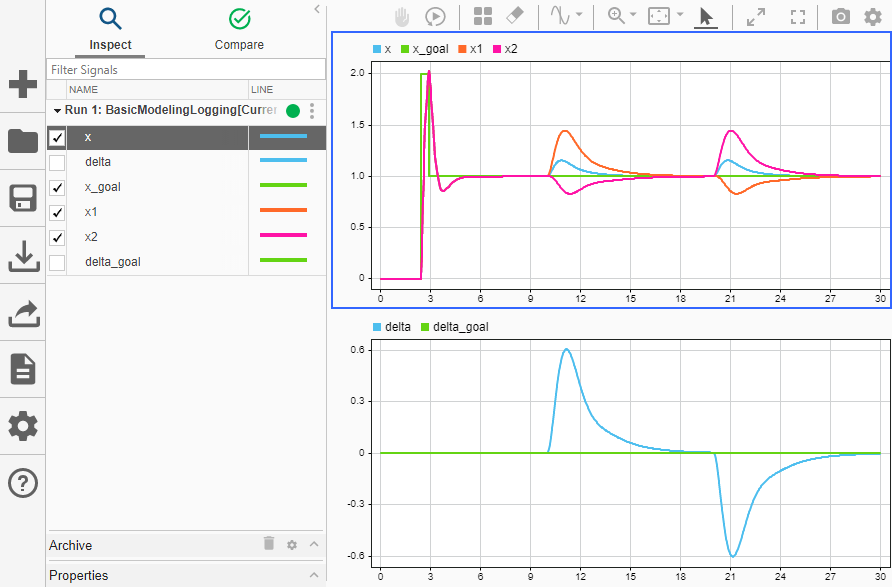

シミュレーションデータインスペクターを使用すると、シミュレーション後にログに記録された信号データを表示できます。

信号をバスにグループ化

信号線の数をさらに減らすために、Bus Creator ブロックまたは Out Bus Element ブロックを使用して、信号線をグループ化してバスを作成することができます。バスにグループ化されたときにすべての信号線で ID が保持され、下流でバスから分離することができます。

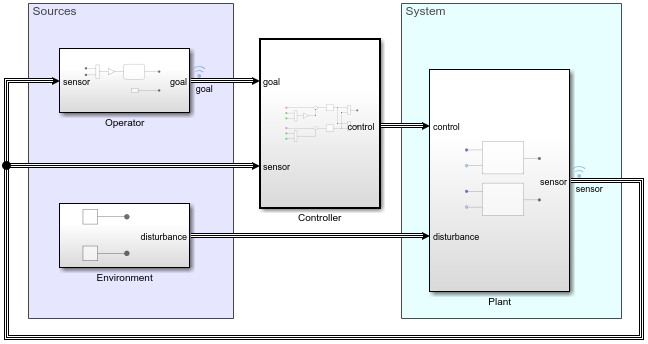

バスを作成することで、ex_modeling_composite_signals という名前のモデルはさらに読みやすいシステム表現を提供します。

このモデルでは、バス内の各信号について個別にデータをログ記録する代わりに、x_sensor および goal という名前のバスに関連付けられている信号線のデータログを有効にします。

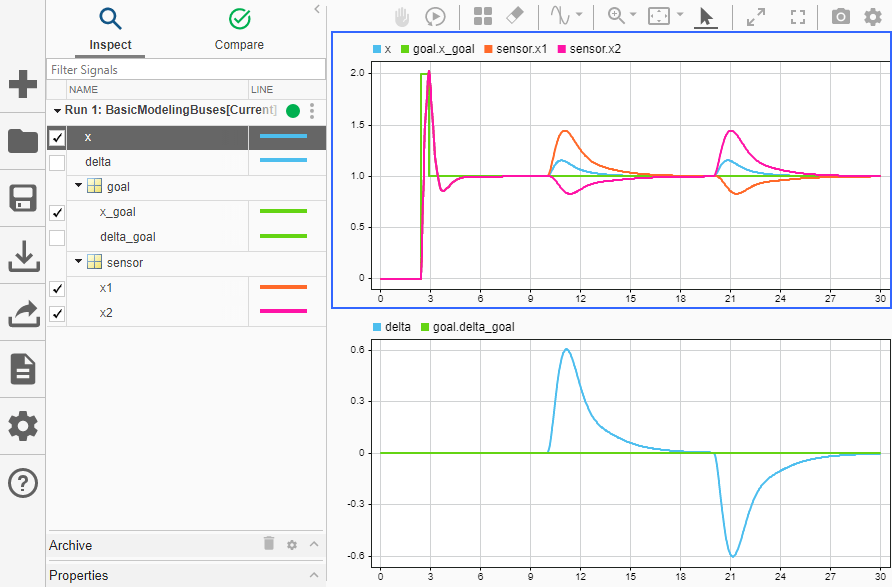

信号がバスにグループ化された後も、シミュレーション結果は同じままです。
