プロット データの対話型の確認

プロットされたデータを対話的に確認および編集して、データの視覚的な表示を改善したり、データに関するその他の情報を明らかにすることができます。使用できる操作は座標軸の内容によって異なりますが、通常は、ズーム、移動、回転、データ ヒント、データのブラシ選択、元の表示の復元などがあります。

一部のタイプの操作は、座標軸ツール バーでのみ使用できます。ツール バーは、チャート領域にカーソルを置くと座標軸の右上隅に表示されます。

Sample axes toolbar

他のタイプの操作は座標軸に組み込まれており、ドラッグしてパン、スクロールしてズームなどの動作に対応します。これらの操作は、座標軸ツール バーの操作とは別です。

メモ

R2018a およびそれ以前のリリースでは、座標軸ツール バーの代わりに Figure ツール バーに操作が表示されます。また、以前のリリースでは、動作ベースの操作はいずれも座標軸に組み込まれていません。

データのズーム、移動、回転

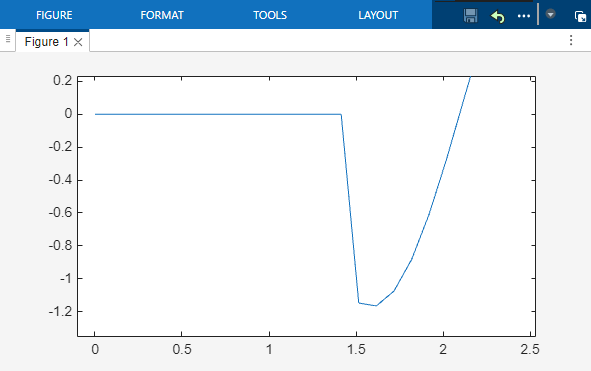

座標軸のズーム、移動、および回転によって、データをさまざまな表示で確認できます。既定では、スクロールまたはピンチによって、座標軸の表示を拡大または縮小できます。また、ドラッグしてパン (2 次元表示)、またはドラッグして回転 (3 次元表示) することもできます。

座標軸ツール バーのズームイン 、ズームアウト 、パン 、および回転 ボタンをクリックすることで、追加の操作を有効にできます。たとえば、四角形をドラッグして関心領域を拡大する場合は、ズームイン ボタンをクリックします。操作モードが有効な場合は、マウスを使用して座標軸を操作します。モードによっては、矢印キーまたはスクロール ホイールを使用して座標軸を操作できます。

データ ヒントを使用したデータ値の表示

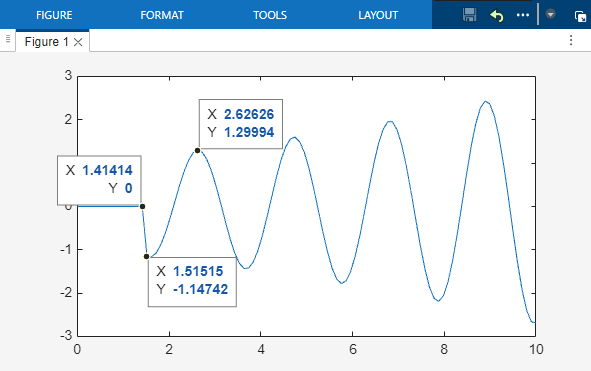

チャート内のデータ点の値を識別するために、データ ヒントを作成します。データ ヒントは、チャート内のデータ点にカーソルを合わせたときに一時的に表示されます。データ ヒントの表示を保持 (固定) するには、1 つ以上のデータ点をクリックします。あるいは、座標軸ツール バーでデータ ヒント ボタン を選択したうえで、データ点をクリックします。データ ヒント ボタンを使用して複数のデータ ヒントを固定するには、Shift キーを押したままにします。データ ヒントを、重なっている他のデータ ヒントより手前に表示するには、それをクリックします。一部のチャートでは、現在選択しているデータ ヒントを別のデータ点に移動するために、矢印キーを使用します。

Surface plot with two pinned data tips. The data tips show x, y, and z coordinates.

メモ

MATLAB® Online™ では、データ ヒントの対話機能がいくらか異なっている場合があります。たとえば、データ ヒントをクリックしても、重なっている他のデータ ヒントより手前に表示できない場合があります。

データのブラシ選択を使用したデータ値の選択と変更

データのブラシ選択を使用することで、個々のデータ値を選択、削除、または置換することができます。データをブラシ選択するには、座標軸ツール バーからデータのブラシ選択ボタン を選択します。データ点をクリックして強調表示するか、四角形をドラッグして四角形内のすべてのデータ点を強調表示します。Shift キーを使用して、追加のデータ点を強調表示します。

目的のデータ点を強調表示した後に、右クリックのコンテキスト メニューのオプションを使用して、値の削除、置換、またはコピーを行うことができます。表示されるプロットには、変更が示されます。また、プロットされたオブジェクトの更新 (XData など) によるデータ プロパティの更新も表示されます。ただし、元のワークスペース変数は更新されません。その後に、ワークスペース変数も更新する場合は、Figure の [ツール] メニューの [リンク] オプションを使用して、変数をプロットにリンクできます。

プロッ トデータからの外れ値の削除

この例では、データのブラシ選択を使用して、100 のデータ点のプロットから外れ値を削除する方法を示します。

まず、1 つの外れ値を含むデータをプロットします。次に、座標軸ツール バーからデータのブラシ選択ボタン を選択し、外れ値の周囲に四角形をドラッグします。

x = linspace(0,10);
y = exp(.1*x).*sin(3*x);
y(60) = 2.7;
plot(x,y)

A line plot with a rectangle surrounding the outlier. The outlier is displayed using red circle marker.

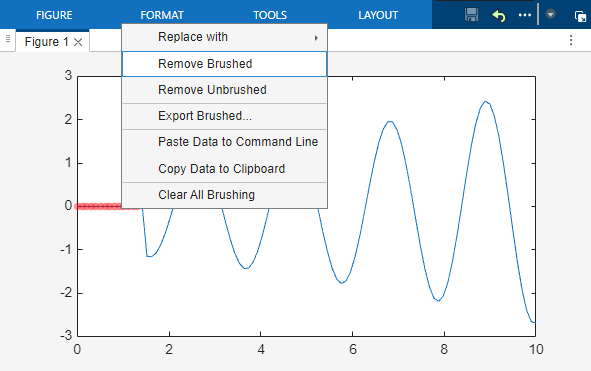

ブラシ選択したデータ点を右クリックし、コンテキスト メニューから [削除] を選択します。プロットが更新されたことに注意してください。ただし、ワークスペース変数は変更されません。

ワークスペース変数から点を削除する場合は、データのブラシを選択する前に、Figure の [ツール] メニューから [リンク] オプションを選択します。

プロパティ インスペクターを使用したプロットのカスタマイズ

プロットを対話型で変更するには、プロパティ インスペクターを使用します。プロパティ インスペクターを開いてプロットを選択すると、インスペクターには編集可能なプロパティのリストが表示されます。インスペクターを開くには、関数 inspect を使用するか、Figure ツール バーの [プロパティ インスペクター] ボタン をクリックします。

Side-by-side windows. A figure is on the left and the Property Inspector is on the right.
