DataTypeWorkflow.Converter

固定小数点コンバーター オブジェクトの作成

説明

DataTypeWorkflow.Converter オブジェクトには、シミュレーションと派生データの収集、モデルに対するデータ型の推奨および適用、結果の解析に必要なオブジェクト関数およびパラメーターが含まれています。DataTypeWorkflow.Converter オブジェクトは固定小数点ツールと同じ固定小数点変換タスクを実行するのに使用します。

作成

構文

converter = DataTypeWorkflow.Converter(systemToScale)

converter = DataTypeWorkflow.Converter(referencedModelSystem,'TopModel',topModel)

説明

converter = DataTypeWorkflow.Converter(systemToScale) は systemToScale のコンバーター オブジェクトを作成します。

converter = DataTypeWorkflow.Converter(referencedModelSystem,'TopModel',topModel) は指定された参照モデル referencedModelSystem をもつコンバーター オブジェクトを、スケーリングするシステムとして作成します。

入力引数

systemToScale — スケーリングするモデルまたはサブシステムの名前

文字ベクトル

スケーリングするモデルまたはサブシステムの名前。文字ベクトルとして指定します。

例: converter = DataTypeWorkflow.Converter('ex_fixed_point_workflow');

referencedModelSystem — 参照モデルまたは参照モデル内のシステムの名前

文字ベクトル

固定小数点に変換する参照モデルまた参照モデル内のサブシステムの名前。文字ベクトルとして指定します。

topModel — 最上位モデルの名前

文字ベクトル

referencedModelSystem を参照する最上位モデルの名前。文字ベクトルとして指定します。topModel は変換の範囲収集フェーズで使用されます。

プロパティ

CurrentRunName — コンバーター オブジェクトの現在の実行

文字ベクトル

コンバーター オブジェクトに保存されている現在の実行。文字ベクトルとして指定します。

例: converter.CurrentRunName = 'FixedPointRun'

データ型: char

RunNames — すべての実行の名前

文字ベクトルの cell 配列

コンバーター オブジェクトに保存されているすべての実行の名前。文字ベクトルの cell 配列として指定します。

例: converter.RunNames

データ型: cell

SelectedSystemToScale — モデルまたはサブシステムの名前

文字ベクトル

スケーリングするモデルまたはサブシステムの名前。文字ベクトルとして返されます。

例: converter.SelectedSystemToScale

データ型: char

ShortcutsForSelectedSystem — 使用可能なシステム ショートカット

文字ベクトルの cell 配列

選択したサブシステムで使用可能なシステム設定のショートカット。文字ベクトルの cell 配列として指定します。

例: converter.ShortcutsForSelectedSystem

データ型: cell

TopModel — 最上位モデルの名前

文字ベクトル

referencedModelSystem を参照する最上位モデルの名前。文字ベクトルとして指定します。topModel は変換の範囲収集フェーズで使用されます。

例: converter.TopModel

データ型: char

オブジェクト関数

applyDataTypes	推奨されたデータ型のモデルへの適用
applySettingsFromRun	以前の実行に使用したシステム設定をモデルに適用
applySettingsFromShortcut	ショートカットからモデルに設定を適用
deriveMinMax	モデルの範囲情報の派生
proposalIssues	関連付けられたコメントがある結果の取得
proposeDataTypes	システムのデータ型の推奨
results	コンバーター オブジェクトで選択したシステムの結果を検索
saturationOverflows	飽和が生じた結果の取得
simulateSystem	コンバーター オブジェクトで指定したシステムのシミュレーション
verify	ベースラインとオートスケーリングされたシステムとの動作の比較
wrapOverflows	ラップが発生した結果の取得

例

DataTypeWorkflow.Converter オブジェクトの作成

この例では、DataTypeWorkflow.Converter オブジェクトを作成する方法を示します。

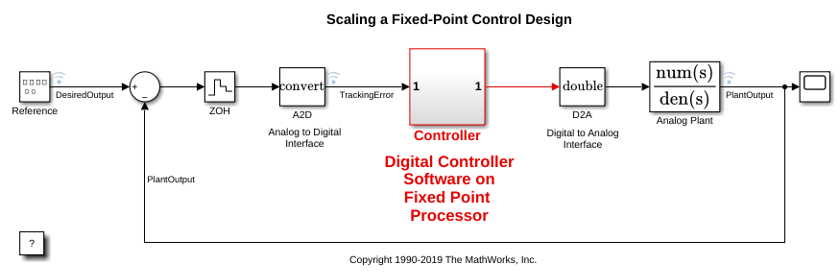

fxpdemo_feedback モデルを開きます。

open_system('fxpdemo_feedback');

Controller サブシステムは固定小数点データ型を使用します。DataTypeWorkflow.Converter オブジェクトを作成します。

converter = DataTypeWorkflow.Converter('fxpdemo_feedback/Controller');

converter オブジェクトのプロパティはコマンド ラインから表示および編集できます。たとえば、現在の実行の名前を変更するには次のようにします。

converter.CurrentRunName = 'FixedPointRun'

converter =

  Converter with properties:

                CurrentRunName: 'FixedPointRun'
                      RunNames: {0x1 cell}
    ShortcutsForSelectedSystem: {6x1 cell}
                      TopModel: 'fxpdemo_feedback'
         SelectedSystemToScale: 'fxpdemo_feedback/Controller'

バージョン履歴

R2014b で導入

参考

DataTypeWorkflow.ProposalSettings | 固定小数点ツール

トピック

• コマンド ラインを使用したモデルの固定小数点への変換
• 固定小数点ツールのコマンド ライン インターフェイス
