コマンドラインを使用したモデルの固定小数点への変換

この例では、コマンドラインを使用してモデルのデータ型を調整する方法を示します。

fxpdemo_feedback モデルを開きます。

model = 'fxpdemo_feedback';
open_system(model);

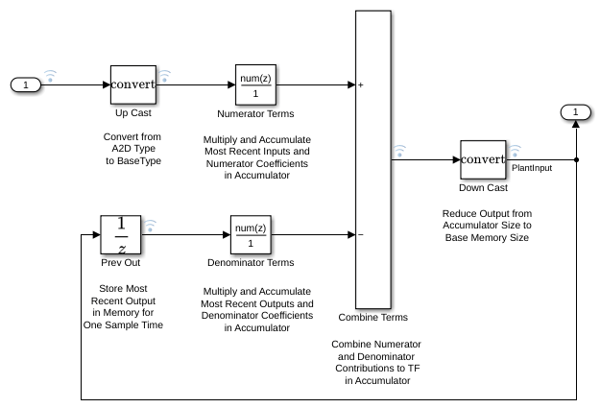

Controller サブシステムは固定小数点データ型を使用します。

sud = 'fxpdemo_feedback/Controller';
open_system(sud)

DataTypeWorkflow.Converter オブジェクトを作成して、fxpdemo_feedback モデルの Controller サブシステムのデータ型を調整します。

converter = DataTypeWorkflow.Converter(sud);

モデルのシミュレーションを実行し、結果を InitialRun というタイトルの実行に保存します。

converter.CurrentRunName = 'InitialRun';
converter.simulateSystem();

実行中に発生したオーバーフローを特定します。

saturations = converter.saturationOverflows('InitialRun')

saturations =

  Result with properties:

           ResultName: 'fxpdemo_feedback/Controller/Up Cast'
    SpecifiedDataType: 'fixdt(1,16,14)'
     CompiledDataType: 'fixdt(1,16,14)'
     ProposedDataType: ''
                Wraps: []
          Saturations: 23
          WholeNumber: 0
               SimMin: -2
               SimMax: 1.9999
           DerivedMin: []
           DerivedMax: []
              RunName: 'InitialRun'
             Comments: {'An output data type cannot be specified on this result. The output type is the same as the input type.'}
            DesignMin: []
            DesignMax: []

wraps = converter.wrapOverflows('InitialRun')

wraps =

     []

シミュレーション中に、Controller サブシステムの Up Cast ブロックで飽和が発生します。ラップするオーバーフローはありません。飽和がないようモデルのデータ型を調整します。

ショートカットを使用してモデルを変換用に構成します。コンバーターオブジェクトの ShortcutsForSelectedSystem プロパティにアクセスすることにより、システムで使用可能なショートカットを検索します。

shortcuts = converter.ShortcutsForSelectedSystem

shortcuts =

  6x1 cell array

    {'Range collection using double override'       }
    {'Range collection with specified data types'   }
    {'Range collection using single override'       }
    {'Disable range collection'                     }
    {'Remove overrides and disable range collection'}
    {'Range collection using scaled double override'}

システムの理想的な範囲を収集するにはシステムの理想的な範囲を収集するには、'Range collection using double override' ショートカットを使用して、倍精度データ型でオーバーライドし、インストルメンテーションを有効にします。

converter.applySettingsFromShortcut(shortcuts{1});

このショートカットはまた、コンバーターオブジェクトの current run name プロパティも更新します。

baselineRun = converter.CurrentRunName

baselineRun =

    'Ranges(Double)'

モデルを再度シミュレートし、理想的な範囲情報を収集します。結果は baselineRun 実行に保存されます。

converter.simulateSystem();

ProposalSettings オブジェクトを作成してデータ型の提案設定を制御し、モデルでの信号の許容誤差を指定します。

propSettings = DataTypeWorkflow.ProposalSettings;

20% の相対許容誤差をモデルの PlantOutput 信号の出力信号に指定します。

addTolerance(propSettings, 'fxpdemo_feedback/Analog Plant', 1, 'RelTol', 2e-1);

showTolerances メソッドを使用して、システムで指定されているすべての許容誤差を表示できます。

showTolerances(propSettings)

                  Path                   Port_Index    Tolerance_Type    Tolerance_Value
    _________________________________    __________    ______________    _______________

    {'fxpdemo_feedback/Analog Plant'}        1           {'RelTol'}            0.2

propSettings で指定された推奨設定と、baselineRun 実行に保存された範囲情報を使用してシステムにデータ型を推奨します。

converter.proposeDataTypes(baselineRun, propSettings)

モデルに対して baselineRun 実行で推奨されたデータ型を適用します。

converter.applyDataTypes(baselineRun)

新しいデータ型を使用したモデルの動作が推奨設定オブジェクト propSettings で指定された許容誤差を満たすことを確認します。verify メソッドはデータ型オーバーライドを削除し、更新された固定小数点データ型を使用してモデルのシミュレーションを実行します。DataTypeWorkflow.VerificationResult オブジェクトを返します。

result = verify(converter, baselineRun, 'FixedRun')

result =

  VerificationResult with properties:

    ScenarioResults: [0x0 DataTypeWorkflow.VerificationResult]
            RunName: 'FixedRun'
    BaselineRunName: 'Ranges(Double)'
             Status: 'Pass'
      MaxDifference: 0.0351

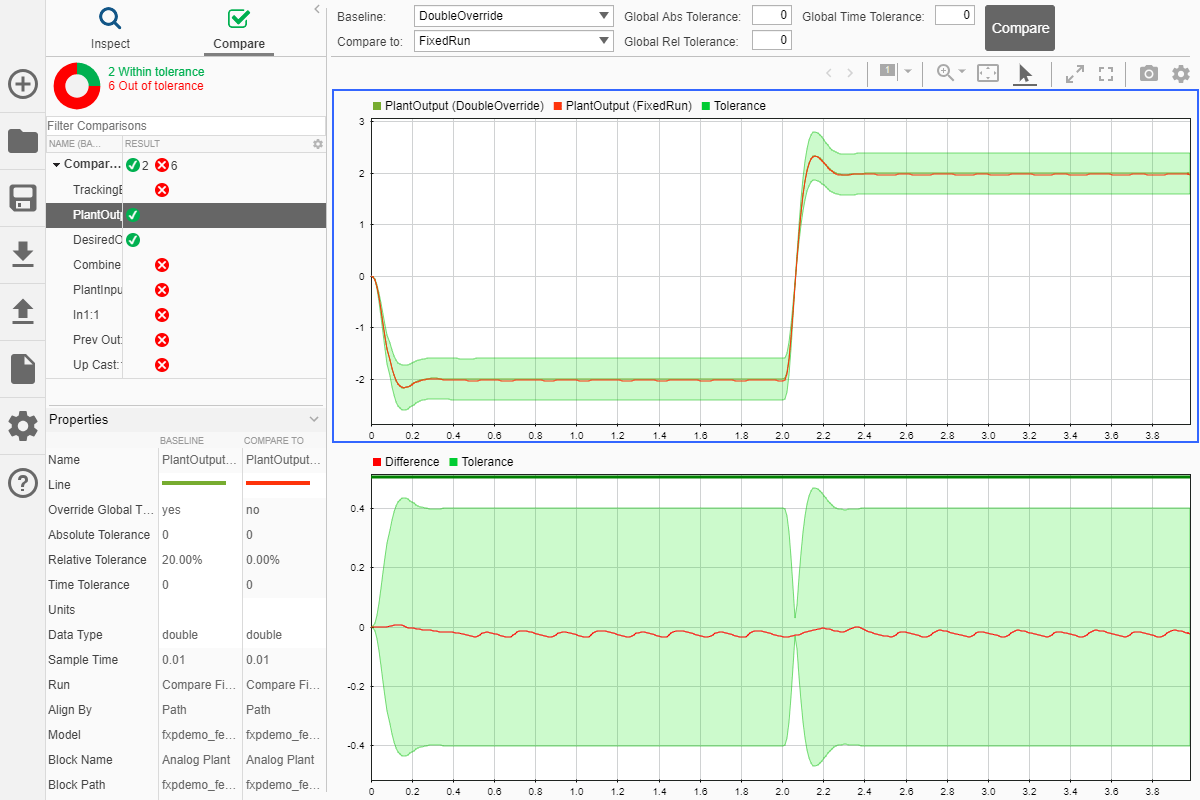

DataTypeWorkflow.VerificationResult オブジェクトの explore メソッドを使用して、シミュレーションデータインスペクターを起動し、許容誤差を指定した信号を調べます。

explore(result)
