Component
アーキテクチャ モデルへのコンポーネントの追加
説明
Component ブロックは、アーキテクチャ モデルの階層構造の任意のレベルにある構造または動作の要素を表すために使用します。
他のコンポーネントに接続するには、ブロックにポートを追加します。ポートのインターフェイスを定義し、ポートやポートの色に関連するプロパティをステレオタイプを使用して追加し、パラメーターを定義します。
System Composer™ コンポーネントを追加または接続するには以下を行います。
[モデル化] タブまたはパレットからアーキテクチャの Component ブロックを追加します。ボックスをクリックしてキャンバスにドラッグしてから Component ブロックを選択することもできます。
ポートを追加するには、コンポーネントの端を選択し、メニューから
Input、Output、またはPhysicalのいずれかの方向を選択します。接続を作成するには、ポートをクリックしてドラッグします。別のコンポーネントに接続します。新しいコンポーネントを作成して接続を完成させることもできます。
Component ブロックをアーキテクチャ モデルまたはコンポジション モデルのルート ポートに接続するには、コンポーネント ポートからそれを含むモデルの境界にドラッグします。接続を放すと、境界にルート ポートが作成されます。
コンポーネントにステレオタイプやステレオタイプベースのスタイルを追加するには、プロファイル エディター ツールを使用します。
コンポーネントレベルのパラメーターを追加するには、パラメーター エディター ツールを使用します。
メモ
コンポーネントにマスク アイコンを追加して、コンポーネントで表されるシステムを示すことができます。詳細については、Add Component Imageを参照してください。
例
小型 UAV のシステム アーキテクチャのモデル化
小型の無人航空機のアーキテクチャを設定し、調整する。
Modeling System Architecture of Keyless Entry System
Use a keyless entry system for a vehicle to create architecture views for different stakeholder concerns.
System Composer ワークフローでのモバイル ロボットのシミュレーション
システムズ エンジニアリング ワークフローでモバイル ロボット アーキテクチャをシミュレーションする。

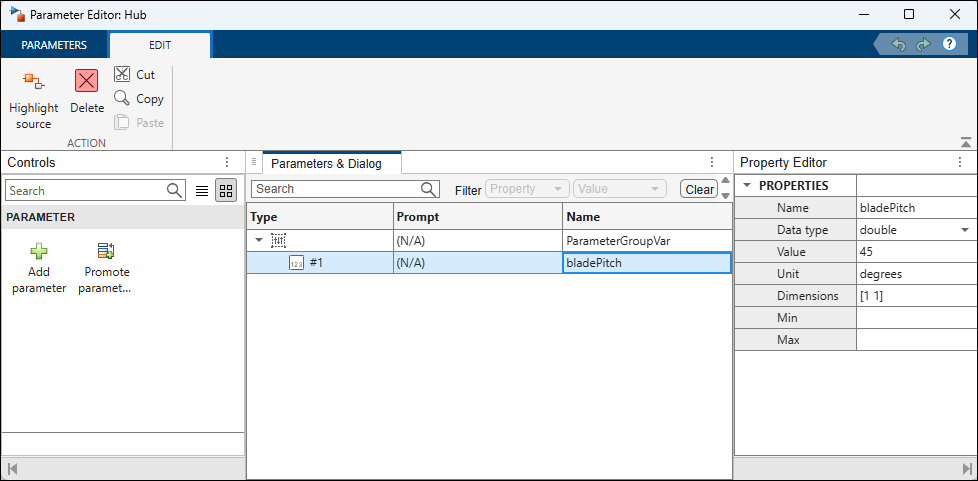

Author Parameters in System Composer Using Parameter Editor
Define instance-specific parameter values on components and promote them to parent architecture.
端子
入力
出力
物理的
サーバー
クライアント
詳細
バージョン履歴
R2019a で導入
